Puurakenteisen omakotitalon suunnittelu

Merenrantatalo, Varsinais-Suomi

Puurakenteinen omakotitalo meren rannalla.

Puurakenteet ja perustukset

Suunnittelimme omakotitalon puurakenteet ja perustukset. Avoimen meren äärellä tuulikuormat ovat suuret, mikä huomioitiin rakennuksen jäykistyksessä ja kantavien rakenteiden mitoituksessa.

Korkean huonetilan vino katto suunniteltiin noin kuuden metrin jännevälin ylittävän liimapuisen kurkihirren ja siihen tukeutuvien kertopuisten kattopalkkien varaan. Muualla rakennuksessa katto toteutettiin ristikkorakenteisena.

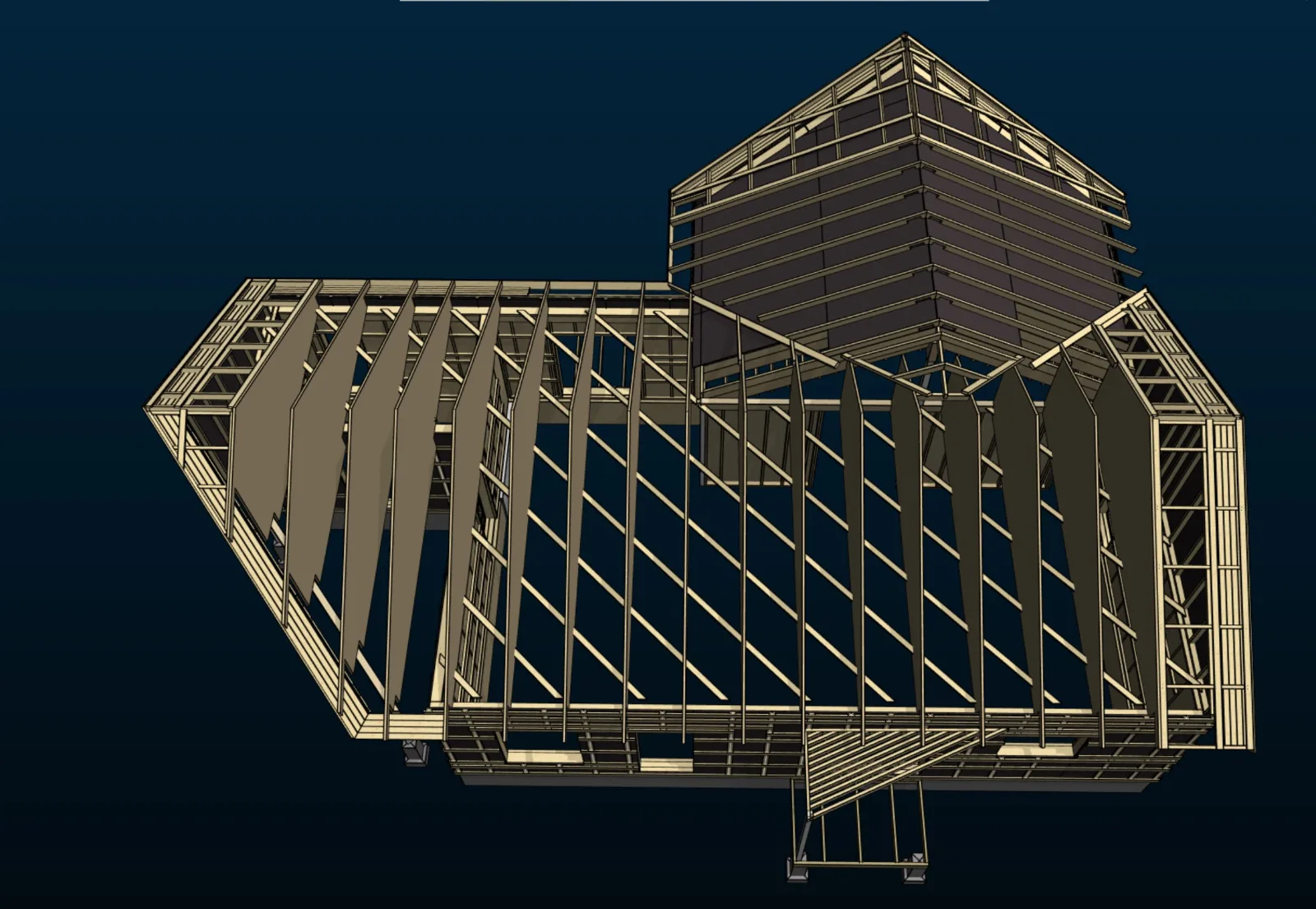

Rakennemalli ylhäältä: alapaarretason vinolaudoitus ja jäykistävät väliseinät — Alapaarretason vinolaudoitus ja molemmin puolin kipsilevytetyt väliseinät jäykistävät rakennusta tuulikuormia vastaan.

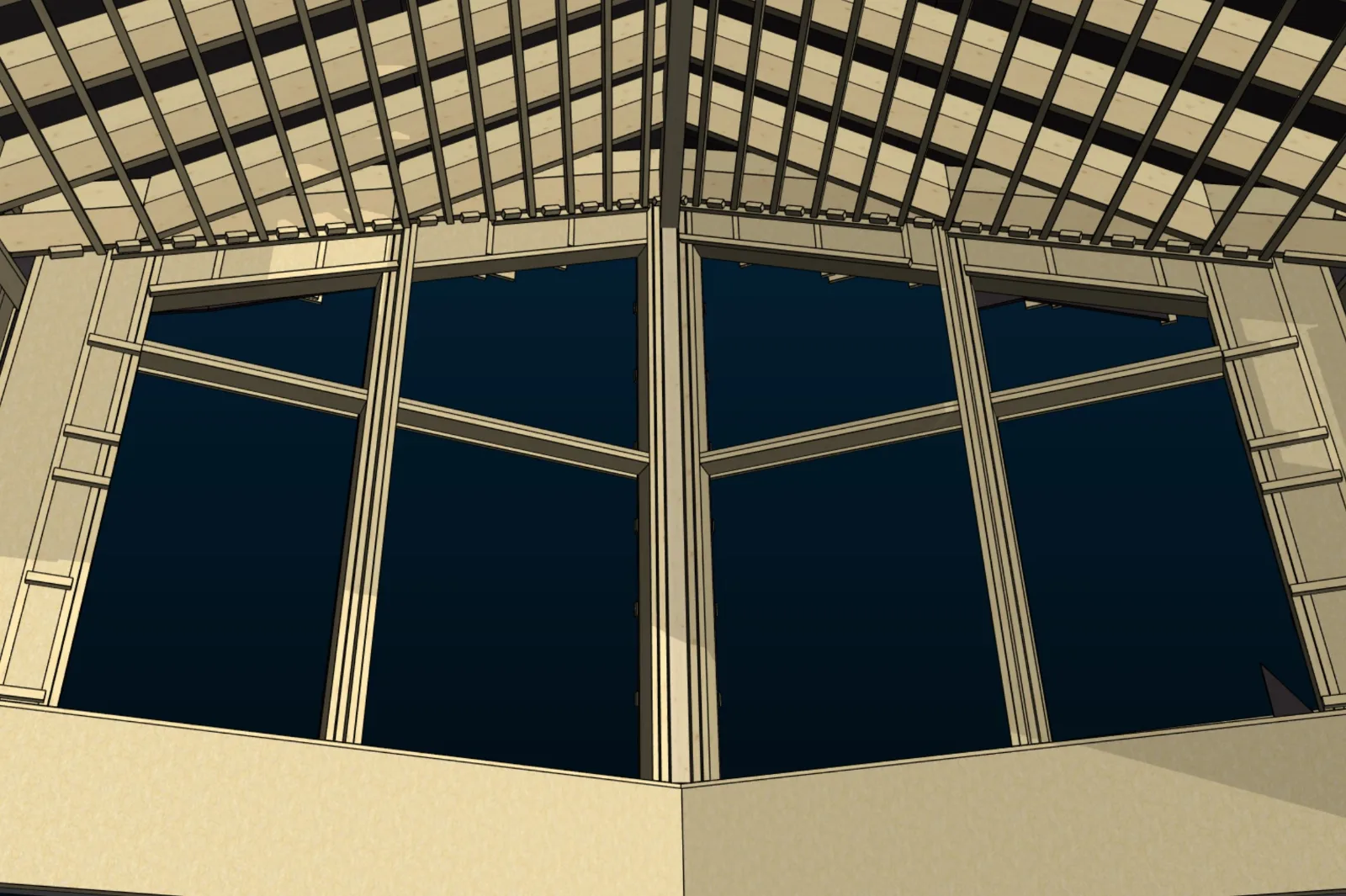

Ikkunoiden välinen liimapuupilari korkean huonetilan päädyssä — Ikkunoiden välinen liimapuupilari kantaa kurkihirren kuormia ja ottaa vastaan seinään kohdistuvan tuulen sivuttaiskuormaa.

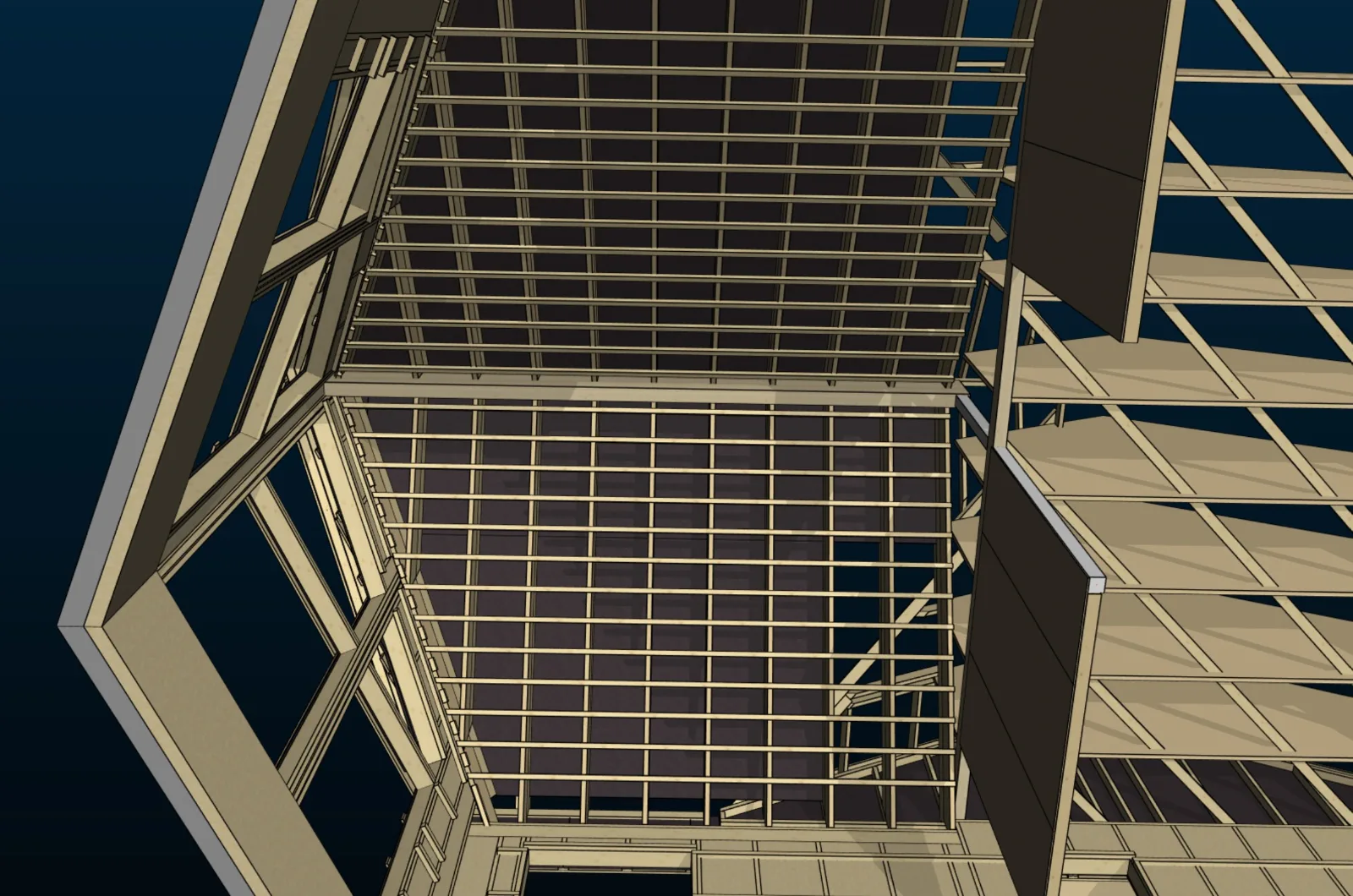

Liimapuinen kurkihirsi ja siihen tukeutuvat kertopuiset kattopalkit alhaalta nähtynä — Pitkän kurkihirren ja kattopalkkien mitoituksessa huomioitiin myös jiireihin kinostuvan lumen lisäkuormat.

Lumikuormat lasketaan rakennuskohtaisesti

Katon jiirit, korkeuserot ja muut esteet voivat kasvattaa katon lumikuormaa.

Rakennesuunnittelussa tutkimme, onko kattorakenteissa tarvetta ottaa huomioon kinostuvasta lumesta johtuvia lisälumikuormia. Otamme nämä kuormat huomioon kantavien rakenteiden, palkistojen, palkkien ja pilareiden lujuuslaskelmissa.

Tässä kohteessa jiirien kohdalle muodostuva lisälumikuorma vaikutti sekä pitkän kurkihirren ja siihen tukeutuvien kattopalkkien että kurkihirttä kannattelevien pilari-palkkirakenteiden mitoitukseen.

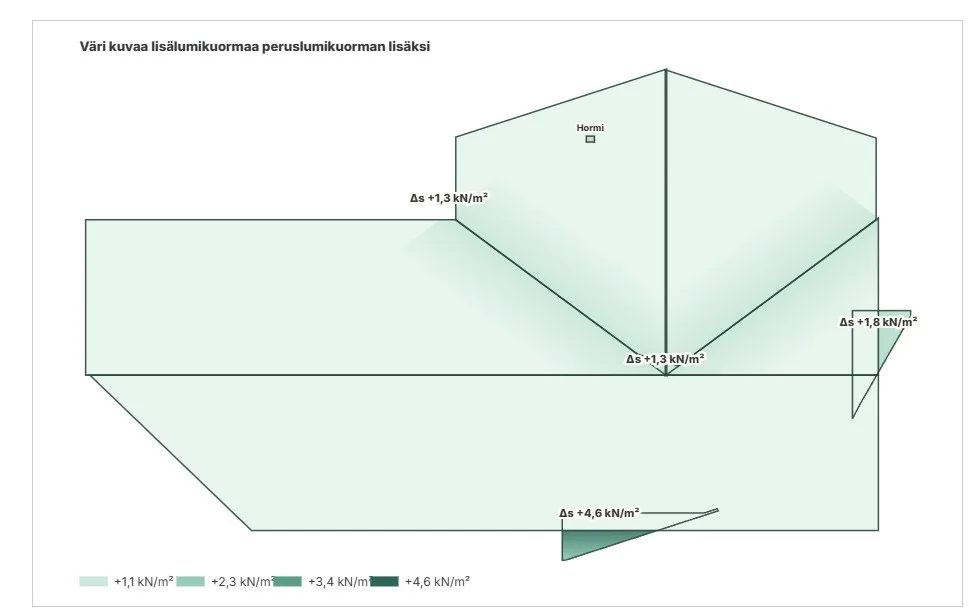

Katon lumikuormakartta, jossa värialueet näyttävät jiirien ja katosten kinostumisesta johtuvan lisälumikuorman — Värialueet kuvaavat kinostumisesta aiheutuvaa lisälumikuormaa katon peruslumikuorman lisäksi.
