Toinen kohde
Erikoislevyiltä ja jäykistävältä seinältä vältyttiin.
Tarkemman tarkastelun perusteella kohteessa ei tarvittu Gyproc Habito -levyjä eikä erillistä jäykistävää seinää.
Rakennesuunnittelijoille · Talotehtaille · Elementtivalmistajille
Rakennuksen
jäykistyslaskenta
Tarkempi laskenta voi vähentää
jäykistyksen vaatimaa työtä.
Saat rakennuksen kuormat, seinien levyjäykistyksen mitoituksen ja kuormituskaaviot muun rakennesuunnittelun lähtötiedoiksi.
Saat vastauksen viimeistään seuraavana arkipäivänä.
Omakotitalot, paritalot ja rivitalot.
Palvelu koskee 1–2-kerroksisten puurunkoisten asuinrakennusten seinien levyjäykistyksen laskentaa. Myös moniosaisen rakennuksen soveltuvuus tarkistetaan IFC-mallista ja pääpiirustuksista ennen tilausta.
Hirsi- ja CLT-rakennusten jäykistyslaskenta hinnoitellaan erikseen. Lähetä aineisto, niin tarkistamme kohteen soveltuvuuden ja vahvistamme hinnan sekä toimitusajan.
Esimerkki suunnittelutyöstä
Kolmea sisäseinää ei tarvittu jäykistävinä
Seinät säilyivät.
Jäykistystehtävä poistui.
Asiakkaan aiempaan laskentaratkaisuun verrattuna kolmea sisäseinää ei tarvittu rakennuksen jäykistykseen. Seinät säilyvät tilanjakajina ja levylaatu ennallaan.
Alkuperäinen ratkaisuTilanjako + jäykistys
Tarkemman laskennan jälkeenTilanjako
Jäykistystarpeen poistuminen voi vähentää kapulointia, yläpään voimansiirtoliitoksia ja laattavahvennoksia.
Esimerkki kuvaa yhden kohteen suunnitteluratkaisua. Sopiva jäykistysratkaisu määritetään rakennuskohtaisesti.
Kolmas kohde
Väliseinä tavallisena. Päätyyn tuttu sisäkipsilevy.
Väliseinä voitiin toteuttaa tavallisena tilanjakajana. Päätyseinässä voitiin käyttää sinne muutenkin tulevaa sisäkipsilevyä Gyproc Habito -levyn sijaan.
Esimerkit kuvaavat kolmea erillistä suunnittelukohdetta. Levyvalinta ja tarvittavat kiinnitykset mitoitetaan aina kyseistä rakennusta varten.
Yksi toimeksianto
Kuormista seinien mitoitukseen.
Kaaviot myös muuhun suunnitteluun.
Rakennuksen kuormat
Tuulikuormat lasketaan rakennuksen pintapaineista. Jäykistystarkastelussa huomioidaan myös pystykuormien epäkeskisyyden lisävaakavoimat.
Seinien levyjäykistys
Seinäkohtaiset kuormat, levytykset, kiinnitystiedot ja käyttöasteet. Kuormien jaossa huomioidaan seinien jäykkyydet ja rakennuksen vääntövaikutukset, kun levytyksen jäykkyystiedot ovat käytettävissä.
Kuormituskaaviot
Tuuli- ja lumikuormat, lumen kinostumat, hyötykuormat sekä rakenteiden omapainot esitetään kaavioina muun rakennesuunnittelun käyttöön.
Raportti suunnitelma-asiakirjoihin
Raportin ja seinäkohtaisten mitoituslaskelmien sisältö ja esitystapa noudattavat RIL 229 -asiakirjaohjetta. Kohteen tiedoilla ja nimiöllä varustetun PDF-raportin voi liittää rakennuksen suunnitelma-asiakirjoihin ja rakennusvalvonnalle toimitettavaan aineistoon.
Miksi kuormat lasketaan tarkemmin?
Rakennuksen muodon, pintojen paineiden ja eri tuulensuuntien tarkastelu voi antaa yksinkertaistettua voimakerroinmenetelmää pienemmän mitoituskuorman. Rakennuksen muodot huomioon ottava laskenta antaa perustan jäykistysratkaisujen valinnalle.
Lue pintapainelaskennasta ja erillisestä vertailukohteesta →Näin tulokset esitetään
Tutustu raportin sisältöön.

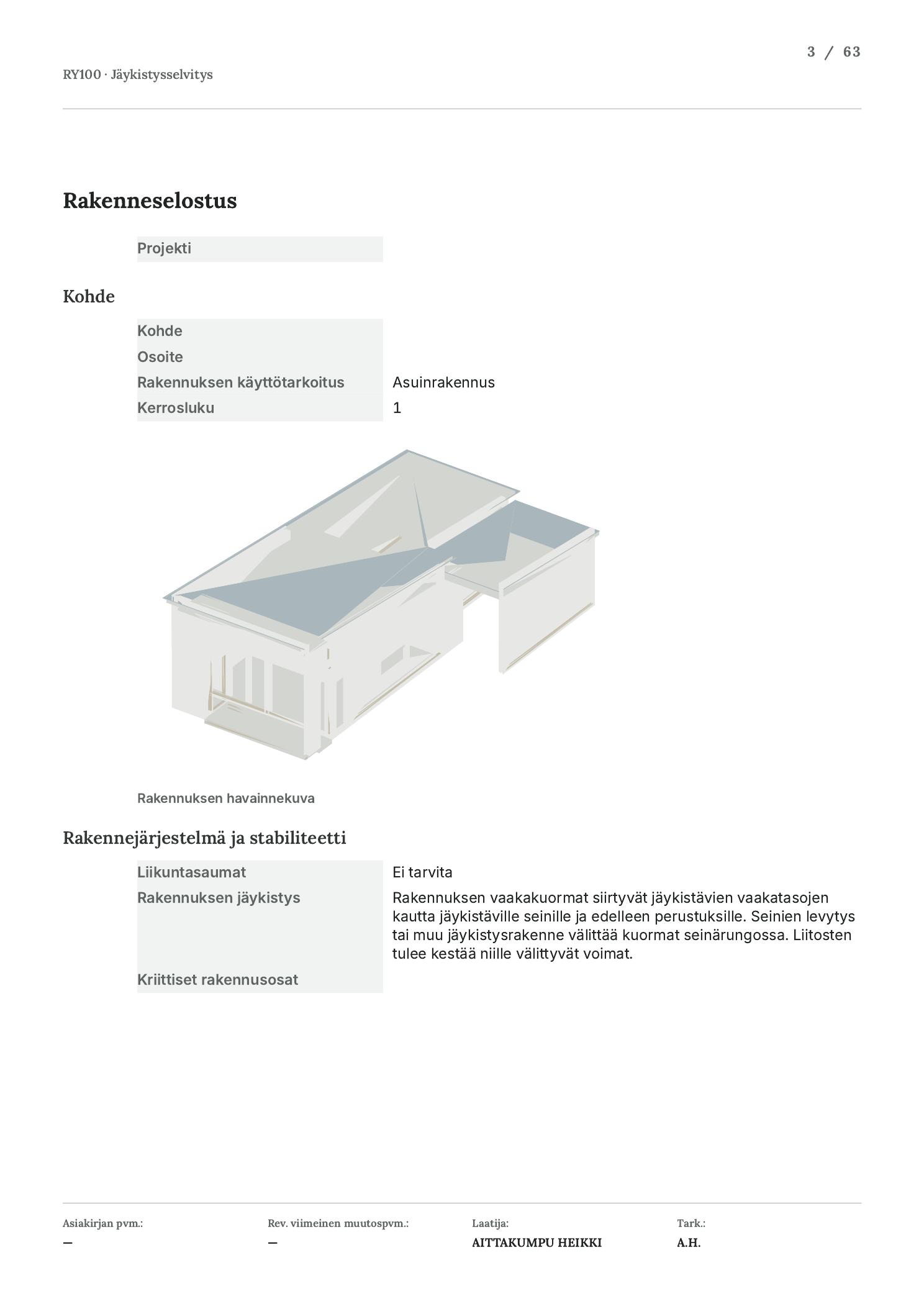

Kolme esimerkkiä raportin sisällöstä. Avaa kuva tarkastellaksesi merkintöjä lähempää.

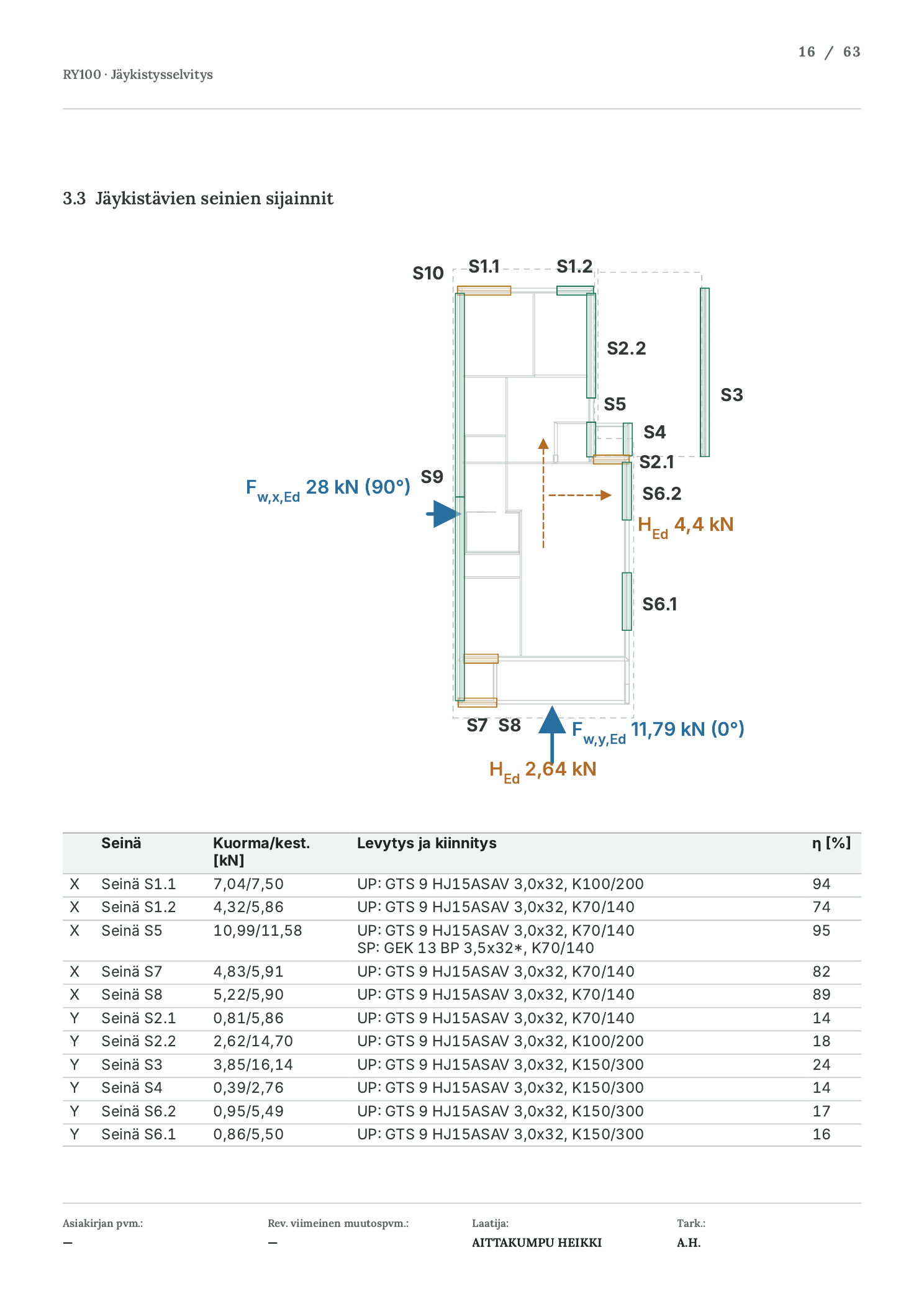

Mikä seinä, mikä kuorma?
Seinätunnukset yhdistävät pohjakaavion ja mitoitustulokset.

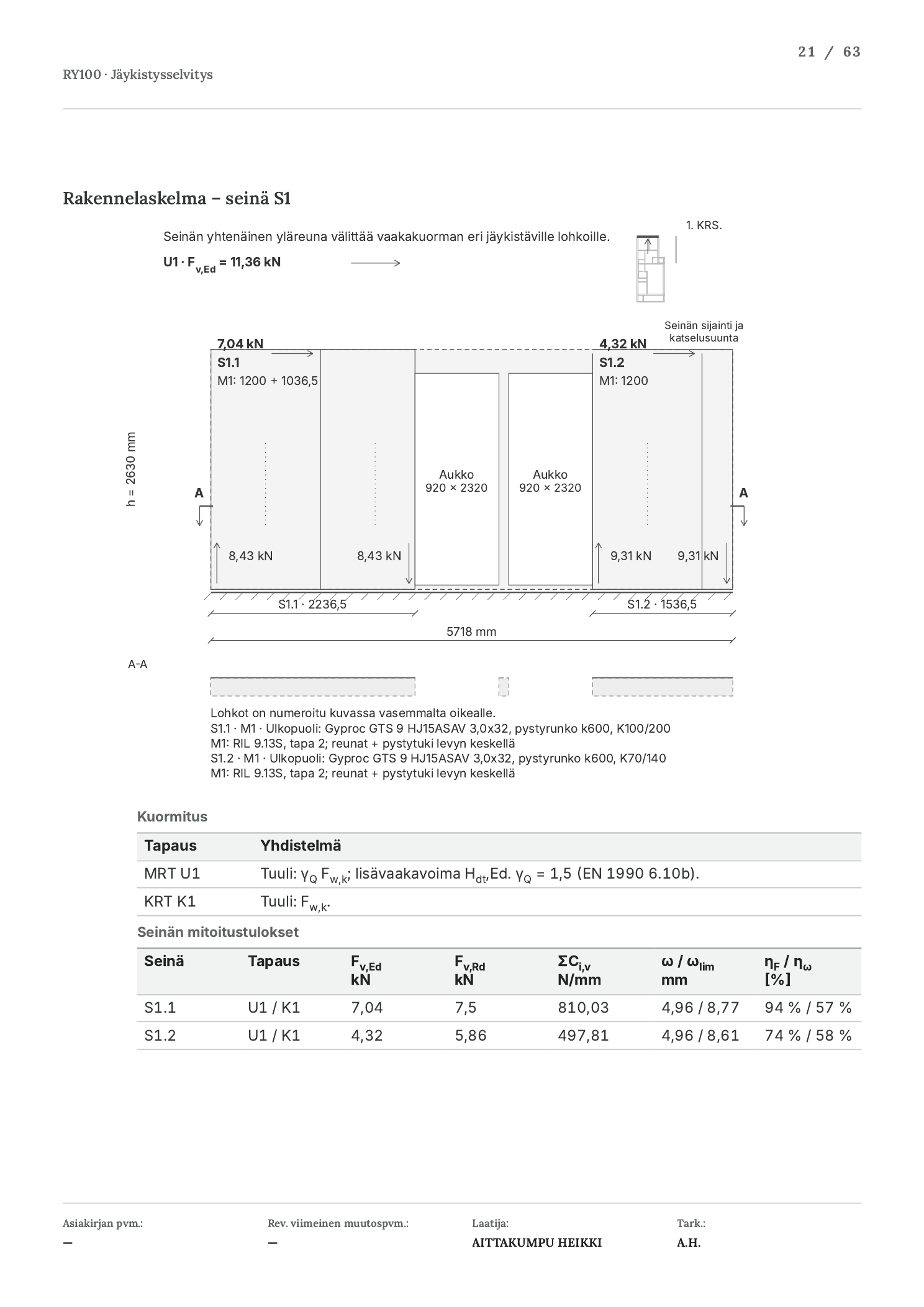

Suurenna kuva ↗Levyt, kiinnitykset ja voimat.
Havainnekuva ja tulokset tukevat ratkaisun tarkastamista.

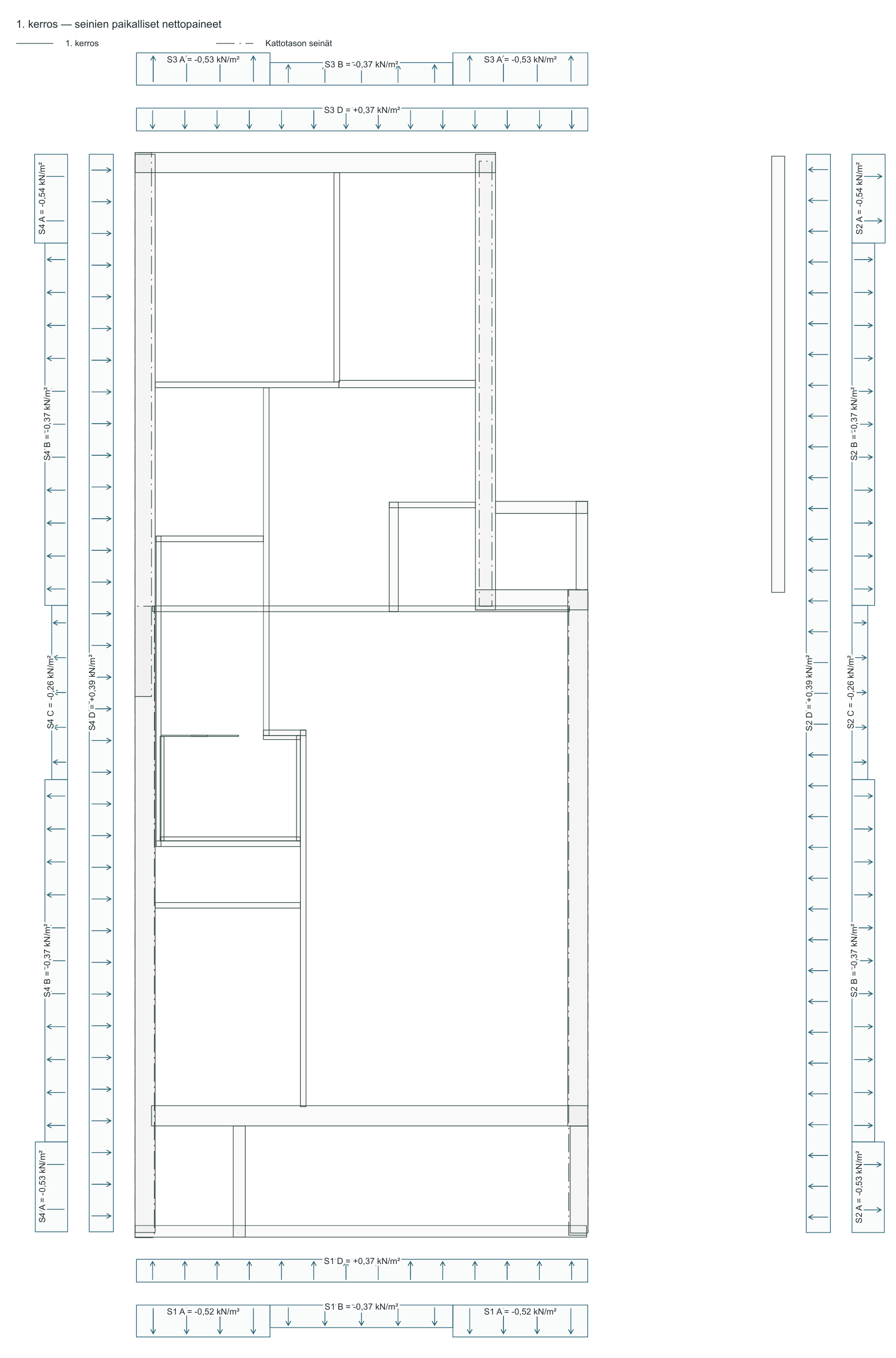

Suurenna kuva ↗Kuormat oikeille alueille.
Kuormituskaaviot palvelevat myös muiden rakennusosien mitoitusta: palkeista ja kattoristikoista verhouksiin ja kiinnityksiin.
Suurenna kuva ↗Raporttiotteet havainnollistavat toimituksen sisältöä. Niitä ei esitetä edellä kuvattujen kolmen kohteen vertailuaineistona.
Mitä valmiit kuormituskaaviot helpottavat?
Palkit ja kattoristikot
Kaaviot antavat lähtötiedot palkkien ja kattoristikoiden mitoitukseen sekä ristikkokaavioiden kuormitustietoihin.
Lumen kinostuminen ja liukuminen
Lumen kinostumisesta ja liukumisesta aiheutuvat lisälumikuormat lasketaan valmiiksi ja esitetään kuormituskaavioissa. Jatkosuunnittelija saa valmiit kuormitustiedot rakenteiden mitoitukseen.
Verhoukset ja kiinnitykset
Kuormituskaavioissa näkyvät paikalliset tuulenpaineet verhouksien ja pintamateriaalien kiinnitysten mitoittamiseen.
Selkeä työnjako
Voimat myös liitosten jatkosuunnitteluun.
Raportin seinäkohtaiset kuormat ja reunavoimat toimivat liitosten ja ankkuroinnin jatkosuunnittelun lähtötietoina.
Toimitukseen kuuluvat seinien levyjäykistyksen mitoitus ja raportissa yksilöidyt siihen liittyvät kiinnitystarkastelut.
Erikseen mitoitetaan ankkurointi, vaakarakenteet sekä vaakarakenteiden liitokset jäykistäviin seiniin.
Tehtäväjako ja laskennan oletukset käydään läpi kohdekohtaisesti. Hankkeen jatkosuunnittelussa varmistetaan oletusten ja voimansiirron toteutuminen.
Näin tilaat
Lähetä aineisto.
Vahvistamme hinnan ja toimitusajan.
Vastaus seuraavana arkipäivänä.
Tavanomaisen kohteen laskelmat kolmessa arkipäivässä.
Lähetä lähtöaineisto
Lähetä IFC-malli ja PDF-pääpiirustukset sähköpostitse. Suuren aineiston voit toimittaa latauslinkillä. Poimimme kohteen tiedot aineistosta.
Vahvistamme hinnan ja toimitusajan
Tarkistamme aineiston ja kohteen soveltuvuuden. Saat vastauksen viimeistään seuraavana arkipäivänä. Jos kohde vaatii lisäselvityksiä, kerromme siitä samassa yhteydessä.
Vahvista tilaus sähköpostilla
Hyväksy vahvistettu hinta ja toimitusaika. Aloitamme laskennan, kun tilaus on vahvistettu ja tarvittavat lähtötiedot ovat koossa.
Saat laskelmat ja kuormituskaaviot
Tavanomaisen kohteen PDF-raportti toimitetaan kolmen arkipäivän kuluessa siitä, kun tilaus on vahvistettu ja tarvittavat lähtötiedot ovat valmiit. Muiden kohteiden toimitusaika vahvistetaan erikseen.
Laskennan lähtötiedot
- Ensisijaisesti arkkitehtimalli IFC-muodossa. Myös rakennemalli IFC-muodossa käy.
- Ajantasaiset PDF-pääpiirustukset: pohjat, leikkaukset ja julkisivut, sekä asemapiirros.
- Rakennetyyppitiedot erikseen vain, jos ne eivät selviä IFC-mallista tai PDF-suunnitelmista.
Poimimme rakennuksen ja rakennuspaikan tiedot mallista ja piirustuksista. Selvitämme myös rakennuspaikan tuuli- ja lumiolosuhteet ja kysymme tarvittavat täsmennykset sähköpostilla.
Vielä muutama kysymys
Ennen tilaamista.
Saako tarkemmalla laskennalla aina kevyemmän ratkaisun?
Hyöty riippuu rakennuksesta ja lähtöratkaisusta. Tarkempi laskenta voi vähentää tarpeettomia jäykistysrakenteita, mutta pienempää kuormaa tai kustannussäästöä ei luvata jokaiseen kohteeseen.
Mihin laskentamenettely perustuu?
Laskentaperusteet, sovelletut SFS-EN-standardit, Suomen kansalliset liitteet, RIL-ohjeet ja tuotekohtaiset mitoitustiedot yksilöidään raportissa. Esimerkkiraportin levyjäykistyksessä käytetään RIL 205-1:n yleistä mitoitusmenetelmää.
Miten raportti ja seinäkohtaiset laskelmat esitetään?
Raportin ja seinäkohtaisten mitoituslaskelmien sisältö ja esitystapa laaditaan RIL 229-1-2020 Rakennesuunnittelun asiakirjaohjeen mukaisesti. Lähtötiedot, laskentaperusteet, kuormat ja mitoitustulokset kootaan tarkastettavaksi kokonaisuudeksi.
Myös Helsingin rakennusvalvonnan 26.1.2026 päivitetty ohje edellyttää erityissuunnitelmien esitystavassa RIL 229-1-2020:n ja RIL 229-2-2013:n noudattamista.
RIL 229-1-2020: ohjeen kuvaus →
Helsinki: erityissuunnitelmien esitystapa (PDF, s. 2) →
Mitä jos IFC-malli tarvitsee täydennyksiä?
Tarkistamme mallin ennen laskentaa. Kerromme tarvittavista täydennyksistä ja sovimme mahdollisesta erillisestä valmistelutyöstä ennen työn aloittamista. Myös rakennemalli käy lähtöaineistoksi.
Mitä jos suunnitelmat muuttuvat?
Muutoksen vaikutus kuormiin ja seinien mitoitukseen tarkistetaan. Päivitetystä laskennasta, hinnasta ja aikataulusta sovitaan erikseen.
Voinko tilata laajemman rakennesuunnittelun?
Kyllä. Laajemman toimeksiannon sisältö sovitaan erikseen. Tutustu rakennesuunnittelupalveluun →
