Rakennesuunnittelu omakotitaloihin ja pientaloihin

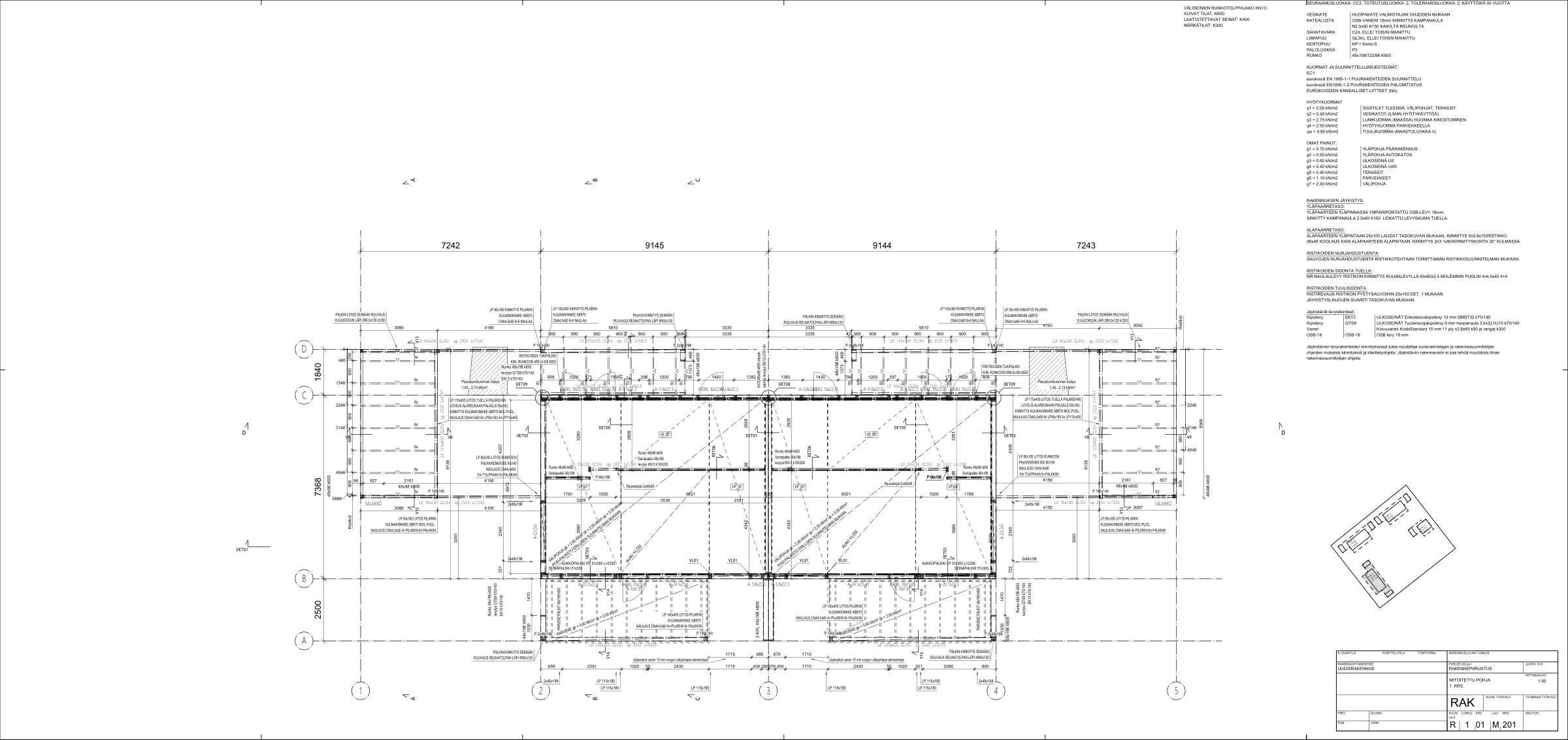

Mittapiirustuksesta selviää, mihin rakennuksen kantavat ja jäykistävät rakenteet tulevat ja millaisista rakenneosista ne tehdään. Siinä esitetään rungon mitat, rakenteiden sijainnit ja tarpeelliset hankintatiedot sekä perustiedot palkeista ja pilareista.

Leikkaus- ja detaljimerkinnät ohjaavat tarkempiin toteutuskuviin.

Työmaa käyttää kuvaa rakenteiden paikantamiseen ja toteutukseen. Muut suunnittelijat saavat siitä lähtötietoja oman työnsä yhteensovittamiseen.

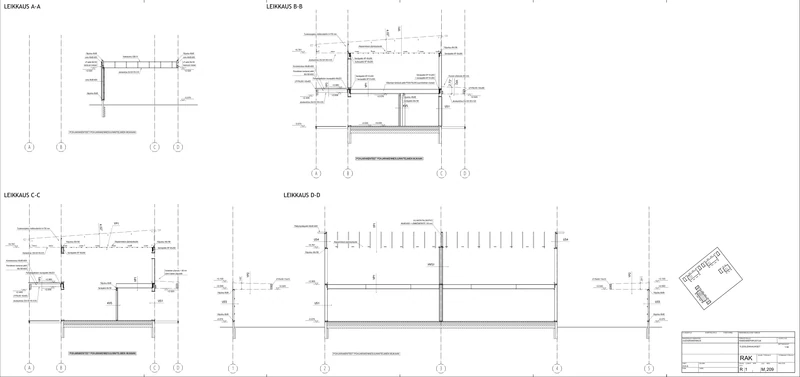

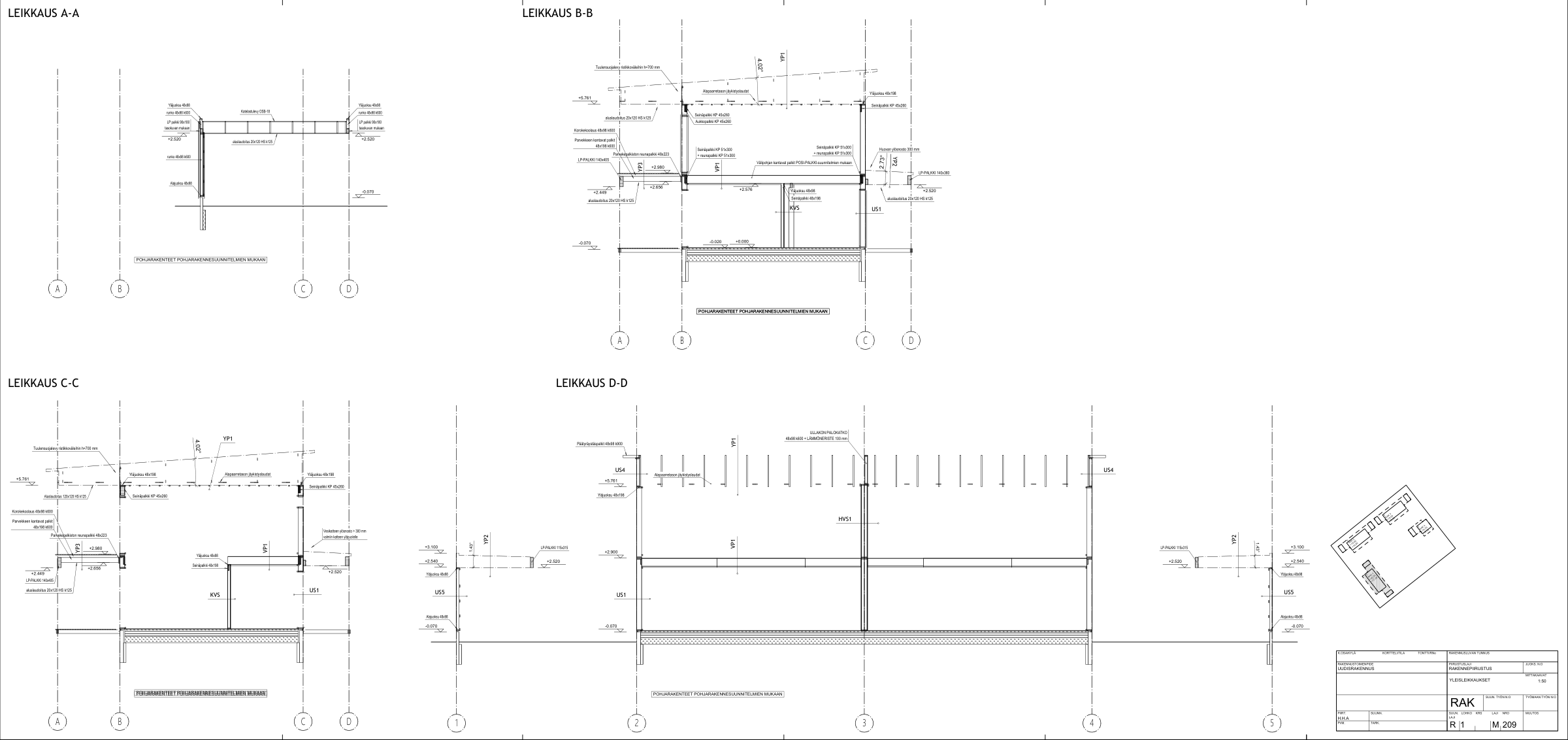

Yleisleikkaukset näyttävät rakennuksen rakenteet pystysuunnassa ja sen, miten ne liittyvät toisiinsa. Niistä näkyvät rakenteiden korkeusasemat, keskinäinen sijoittuminen ja rakennetyyppimerkinnät.

Leikkaukset auttavat työmaata ja hankkeen muita osapuolia hahmottamaan rakenteiden muodostaman kokonaisuuden.

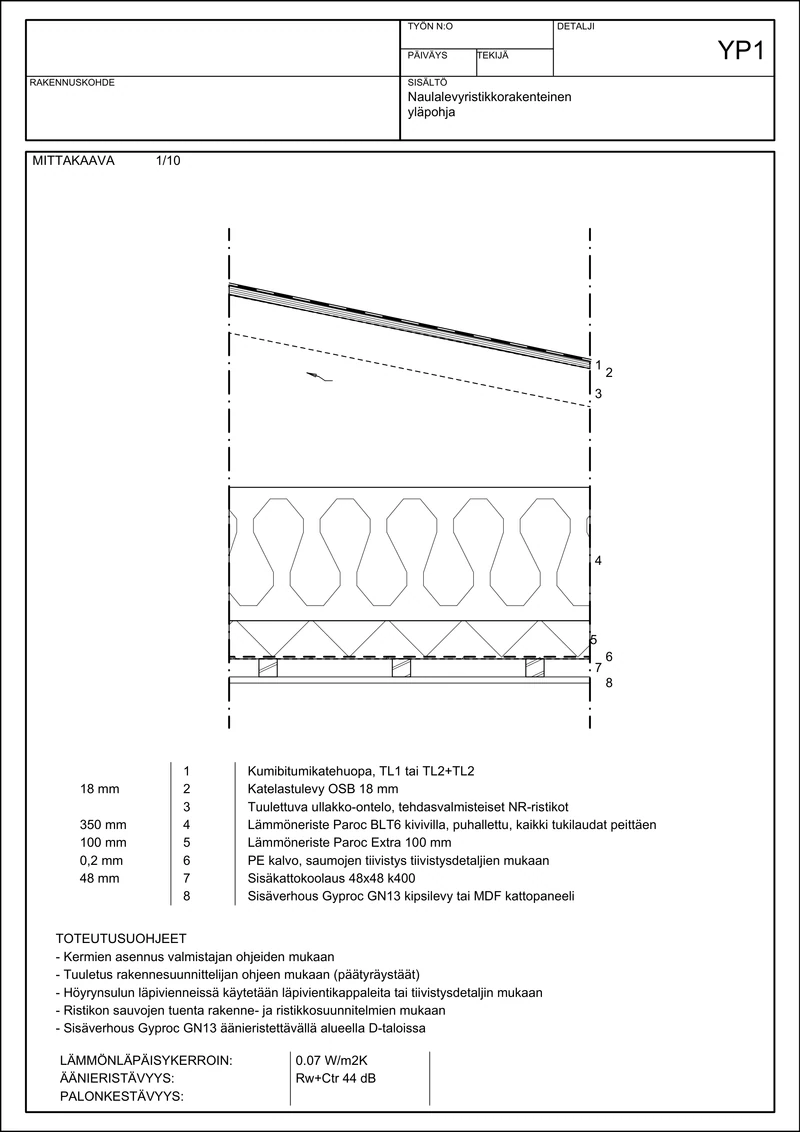

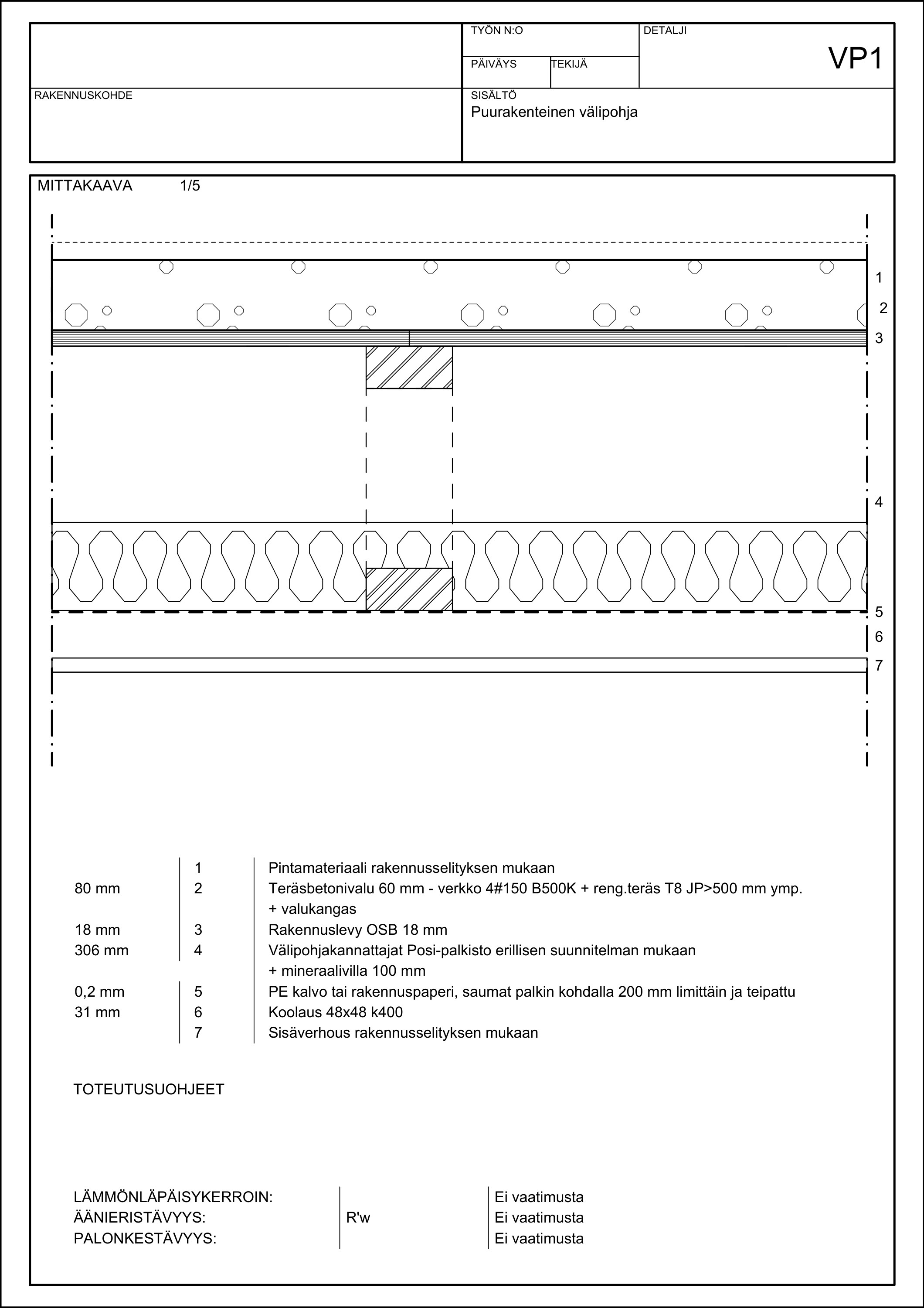

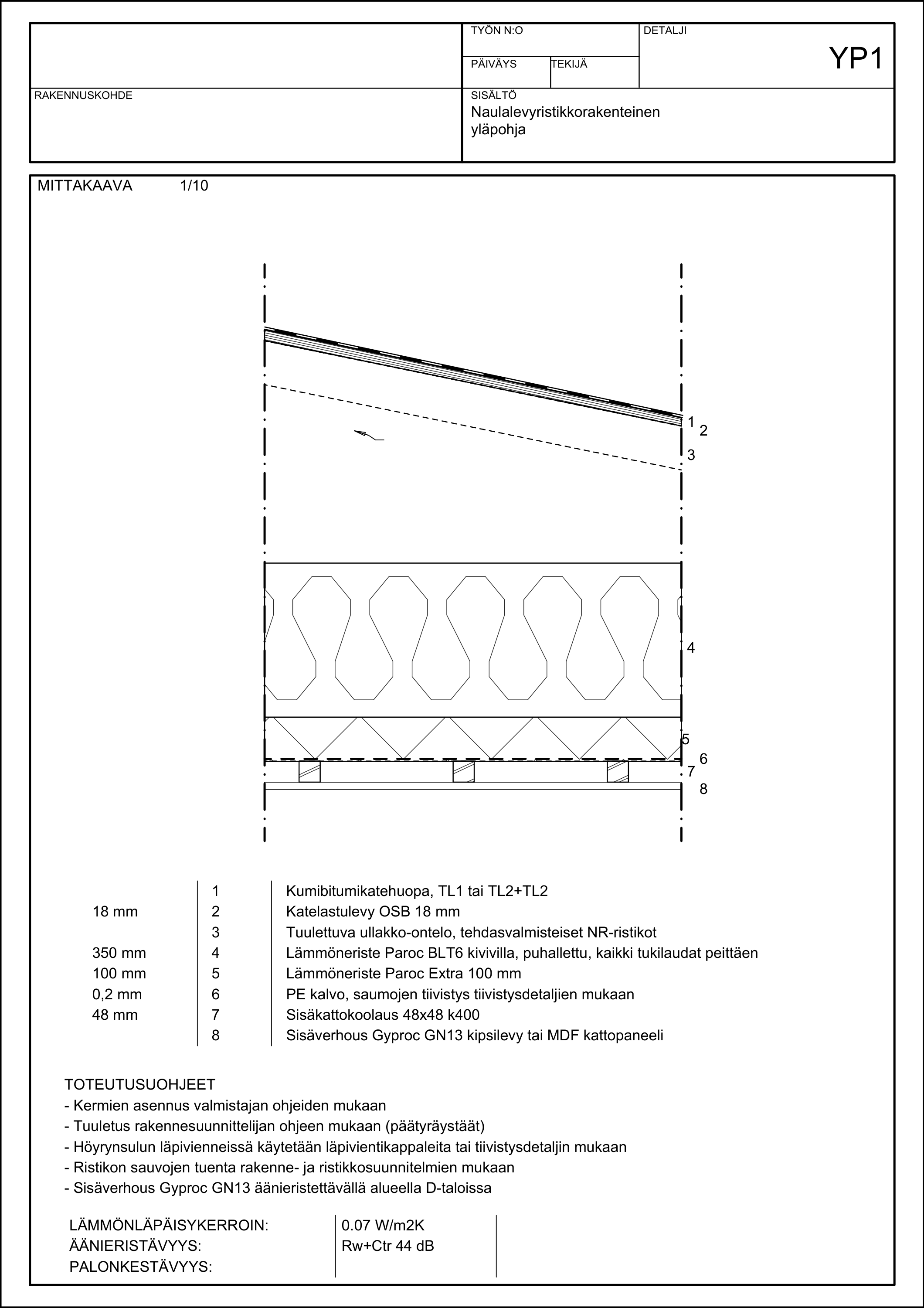

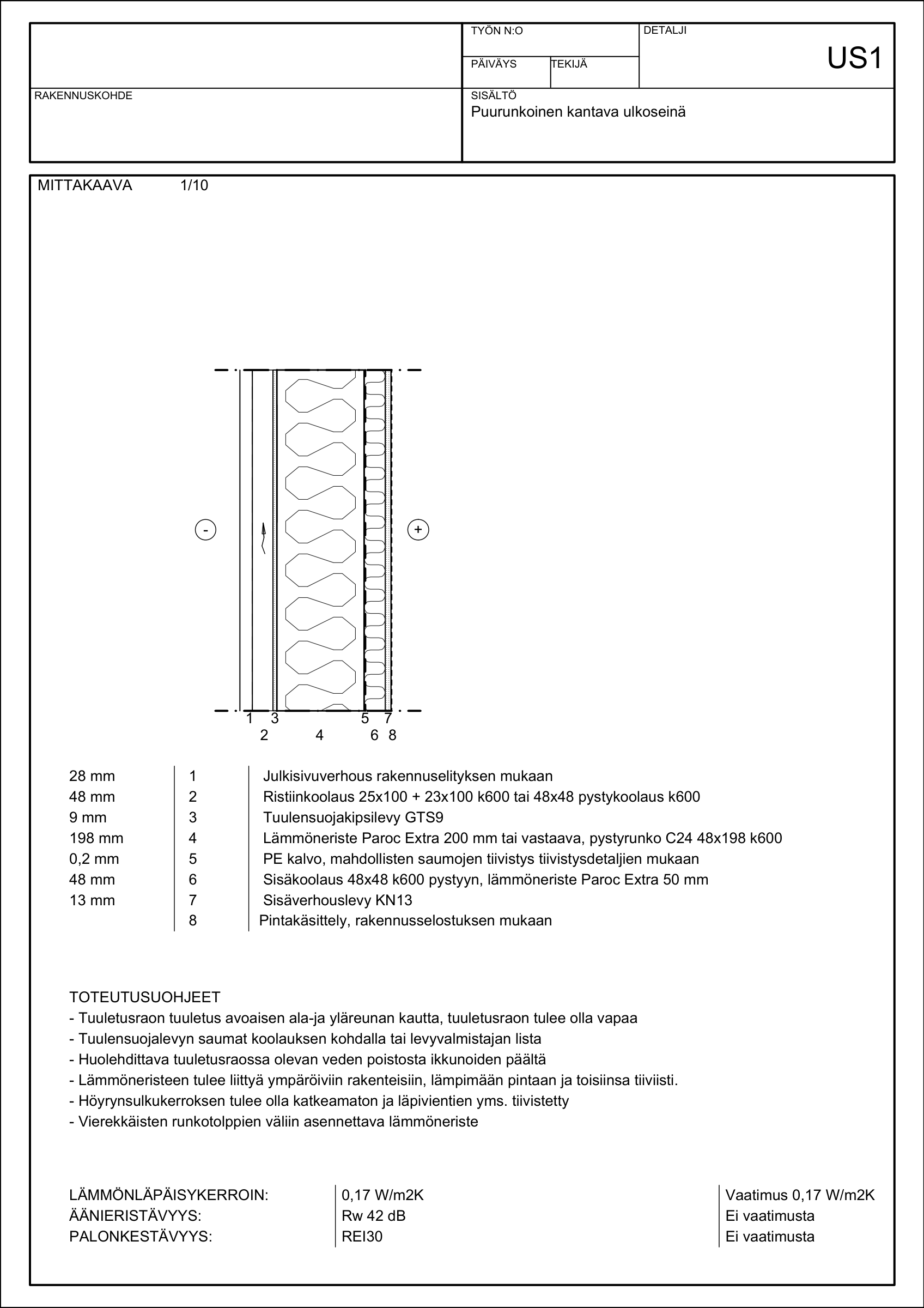

Rakennetyyppi esittää rakenteen kerrokset, materiaalit ja paksuudet. Kuvan yhteydessä kuvataan rakenteen toteutusohjeet sekä tarpeelliset lämpö-, kosteus-, ääni- ja palotekniset ominaisuudet.

Työmaa ja materiaalihankinnoista vastaavat näkevät siitä, mistä rakenne muodostuu.

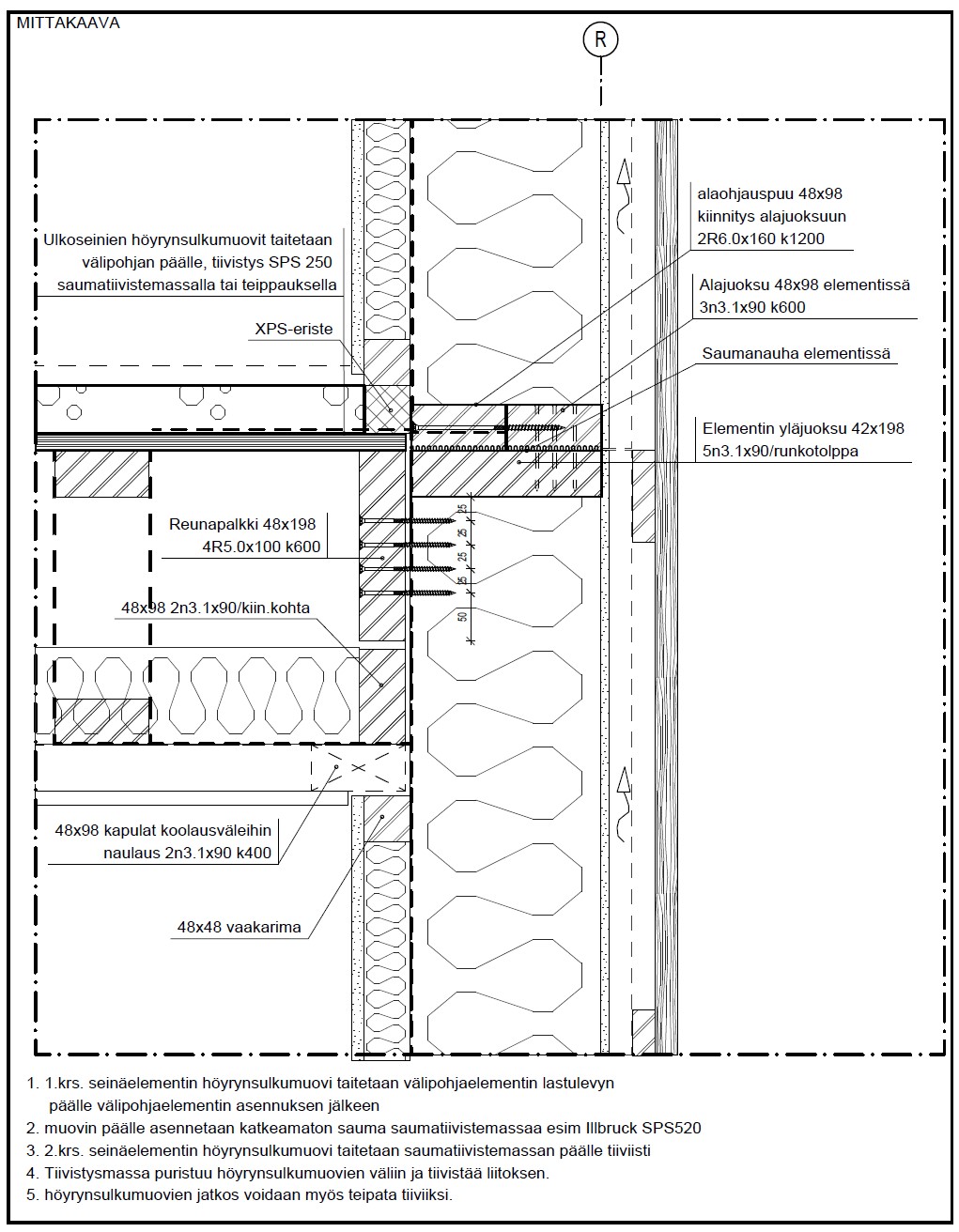

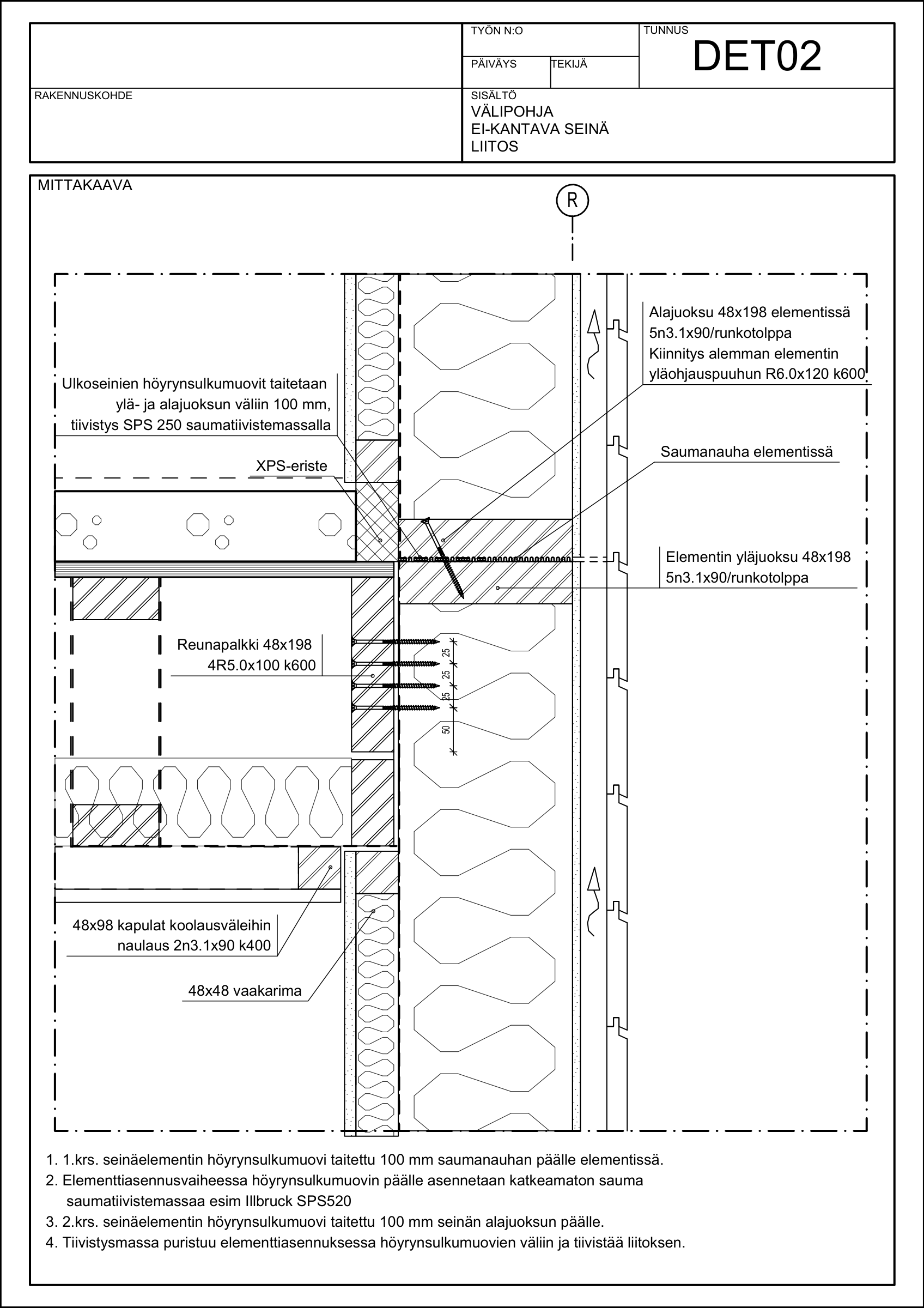

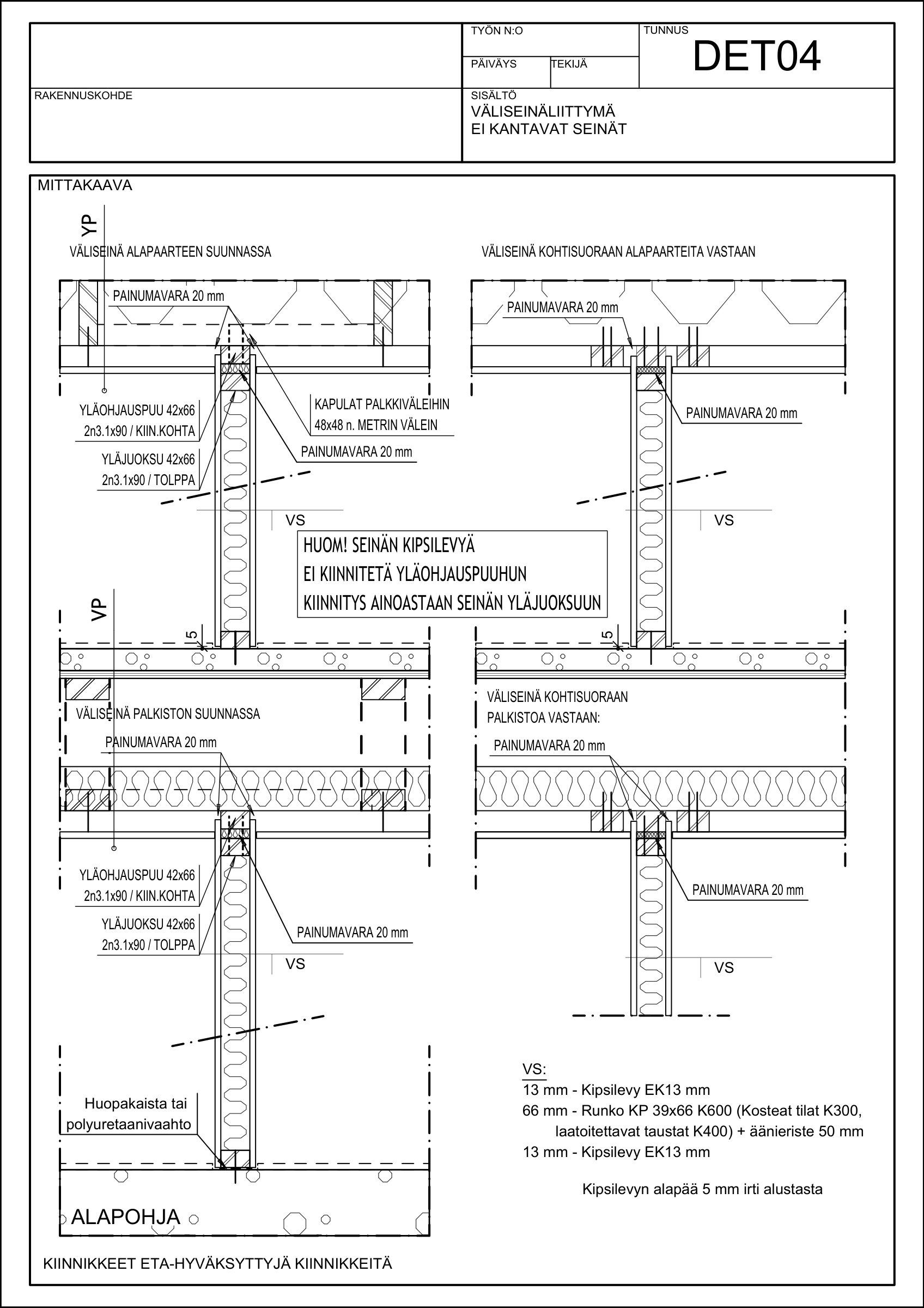

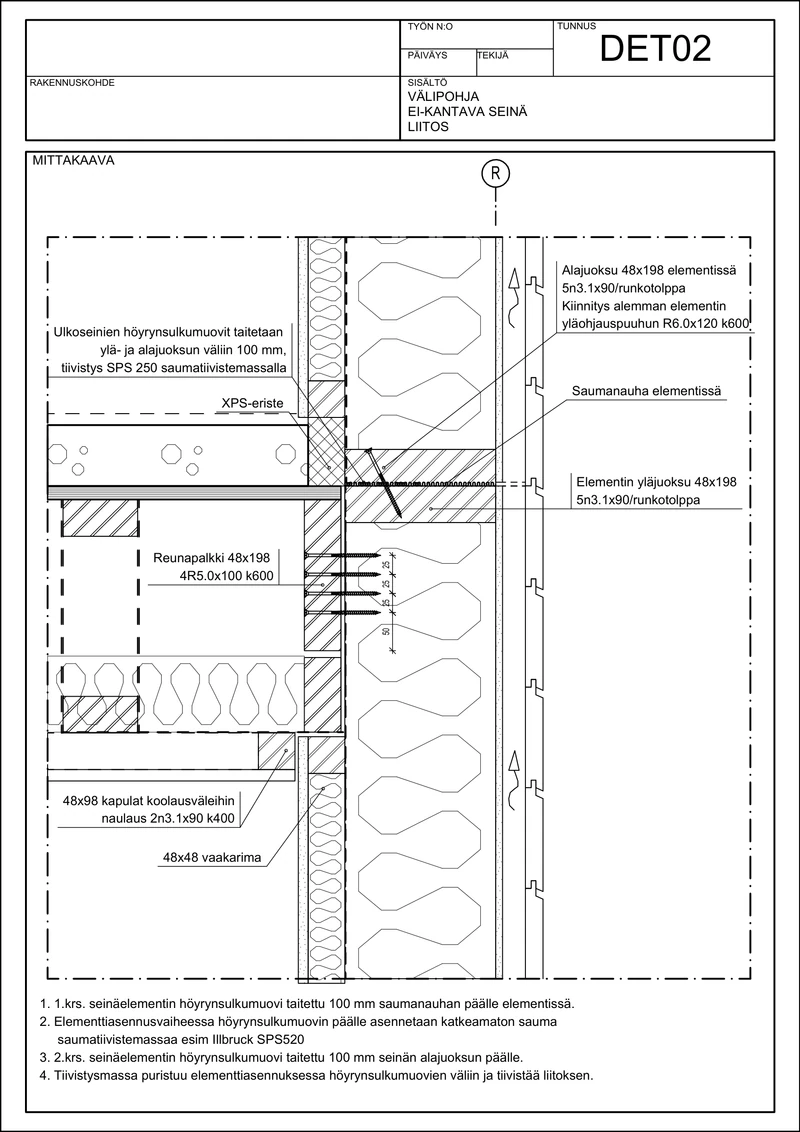

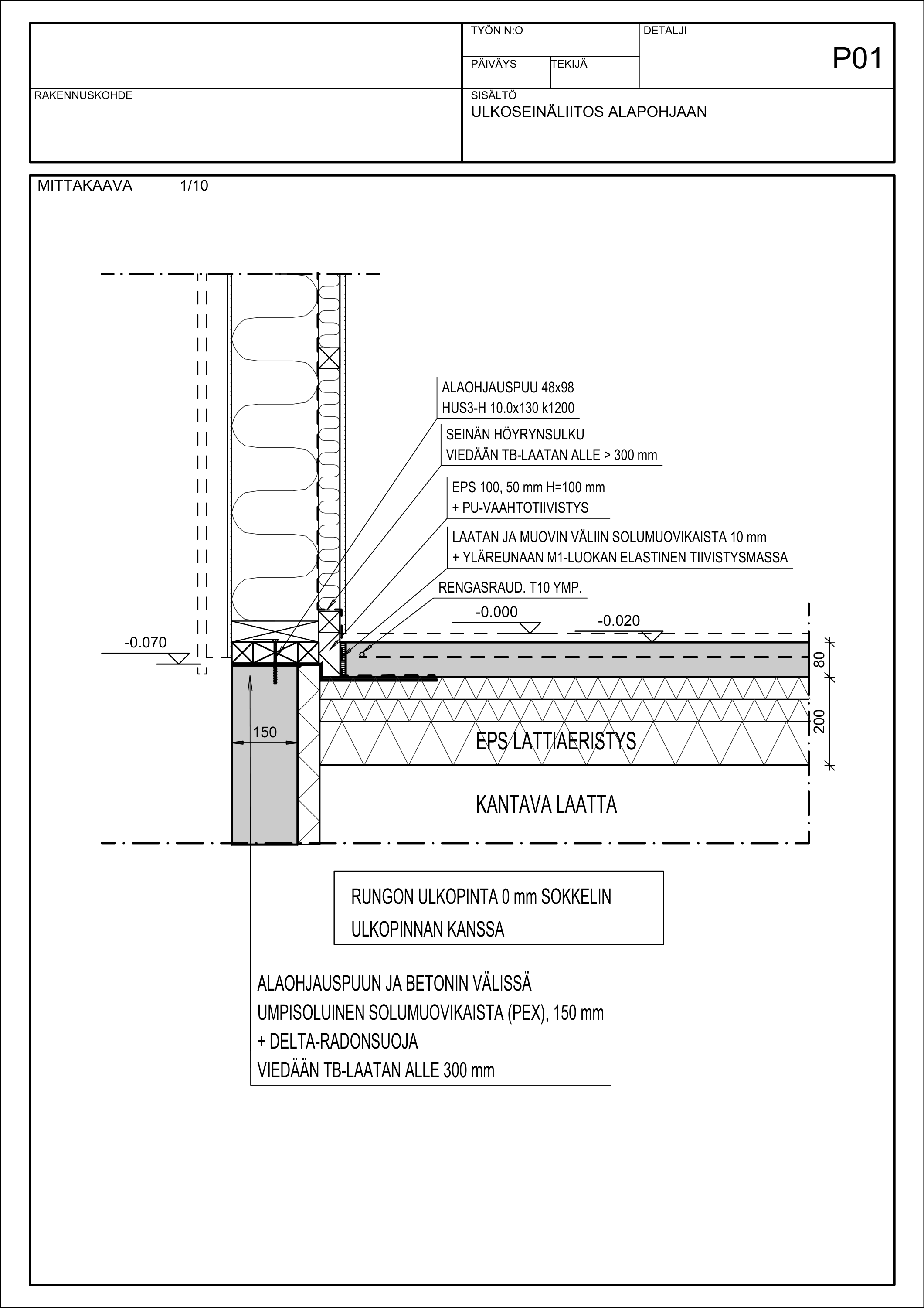

Detaljipiirustukset näyttävät tarkasti, miten rakenteet liitetään, kiinnitetään, eristetään ja tiivistetään. Esimerkiksi välipohjan ja ulkoseinän liittymästä nähdään, miten liittymän eri rakennekerrokset jatkuvat ja miten liitos toteutetaan työmaalla.

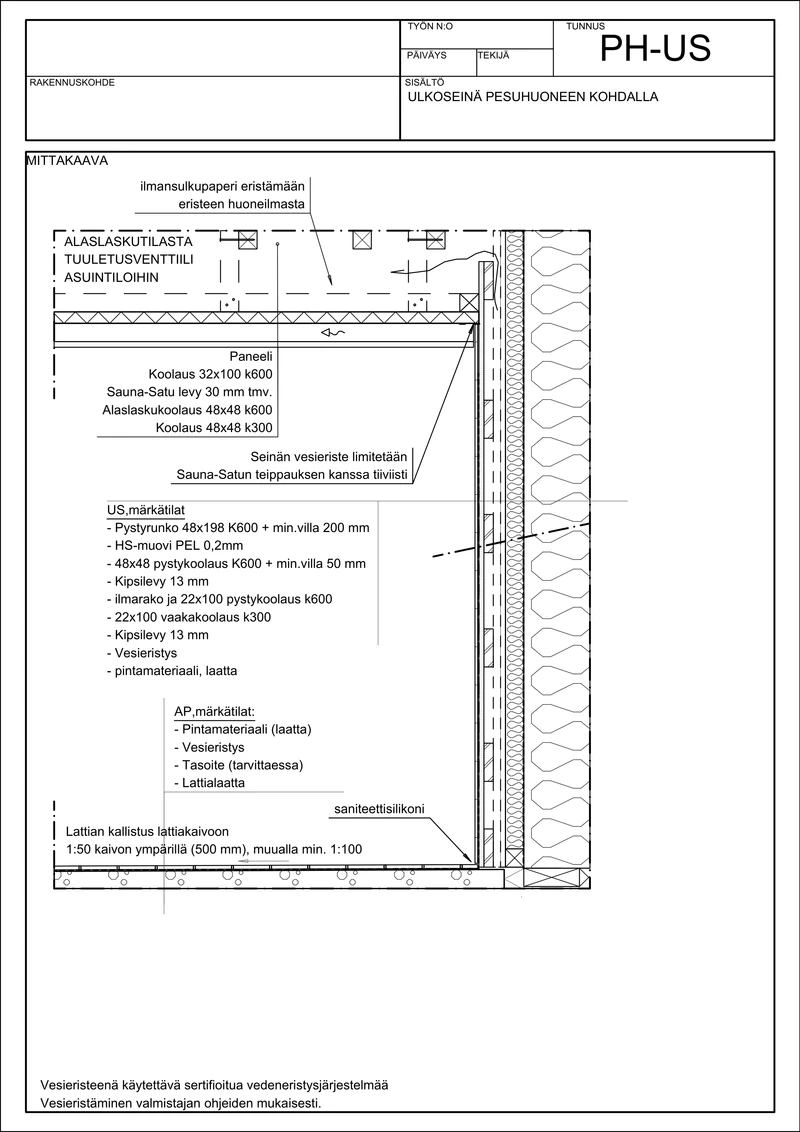

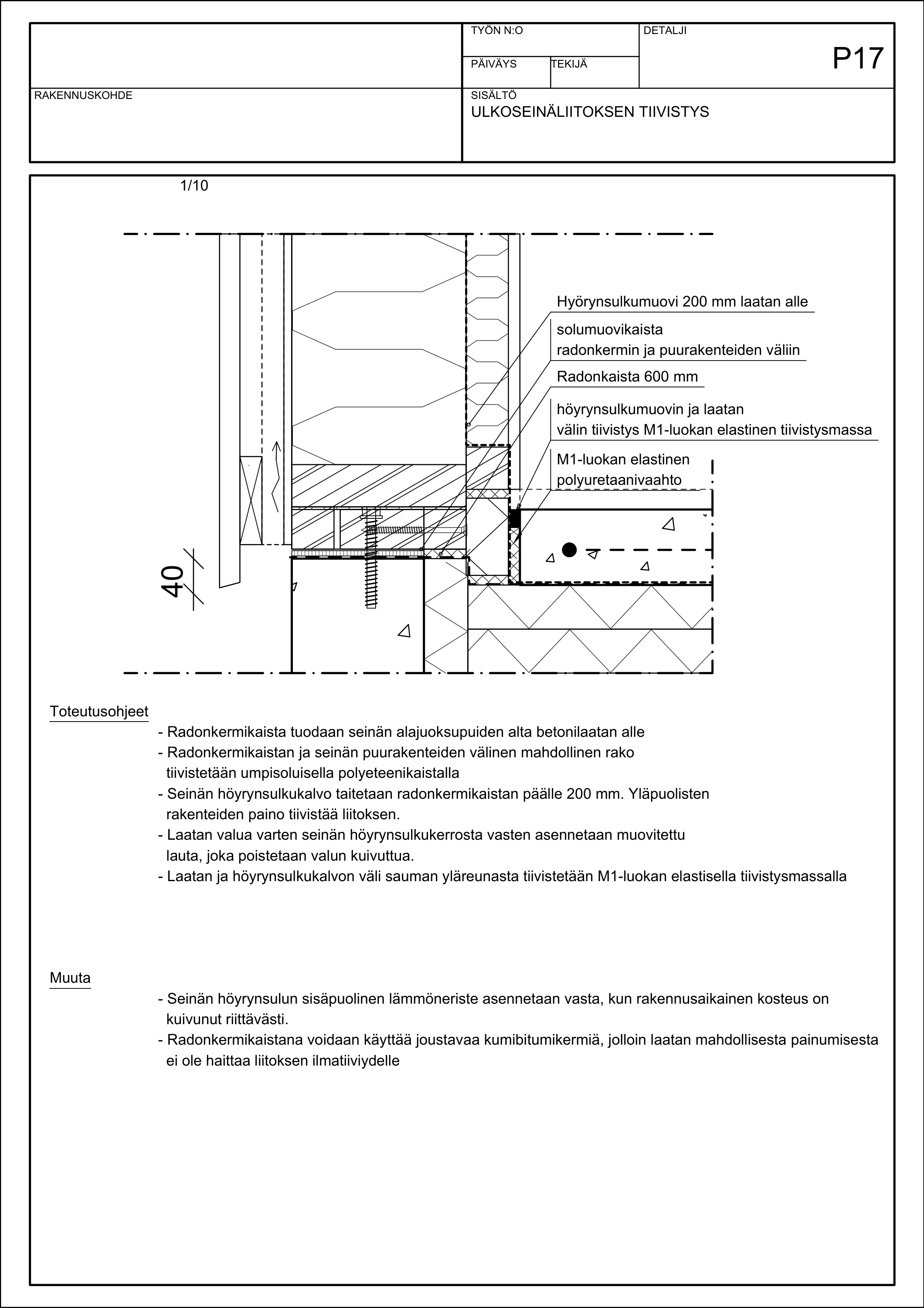

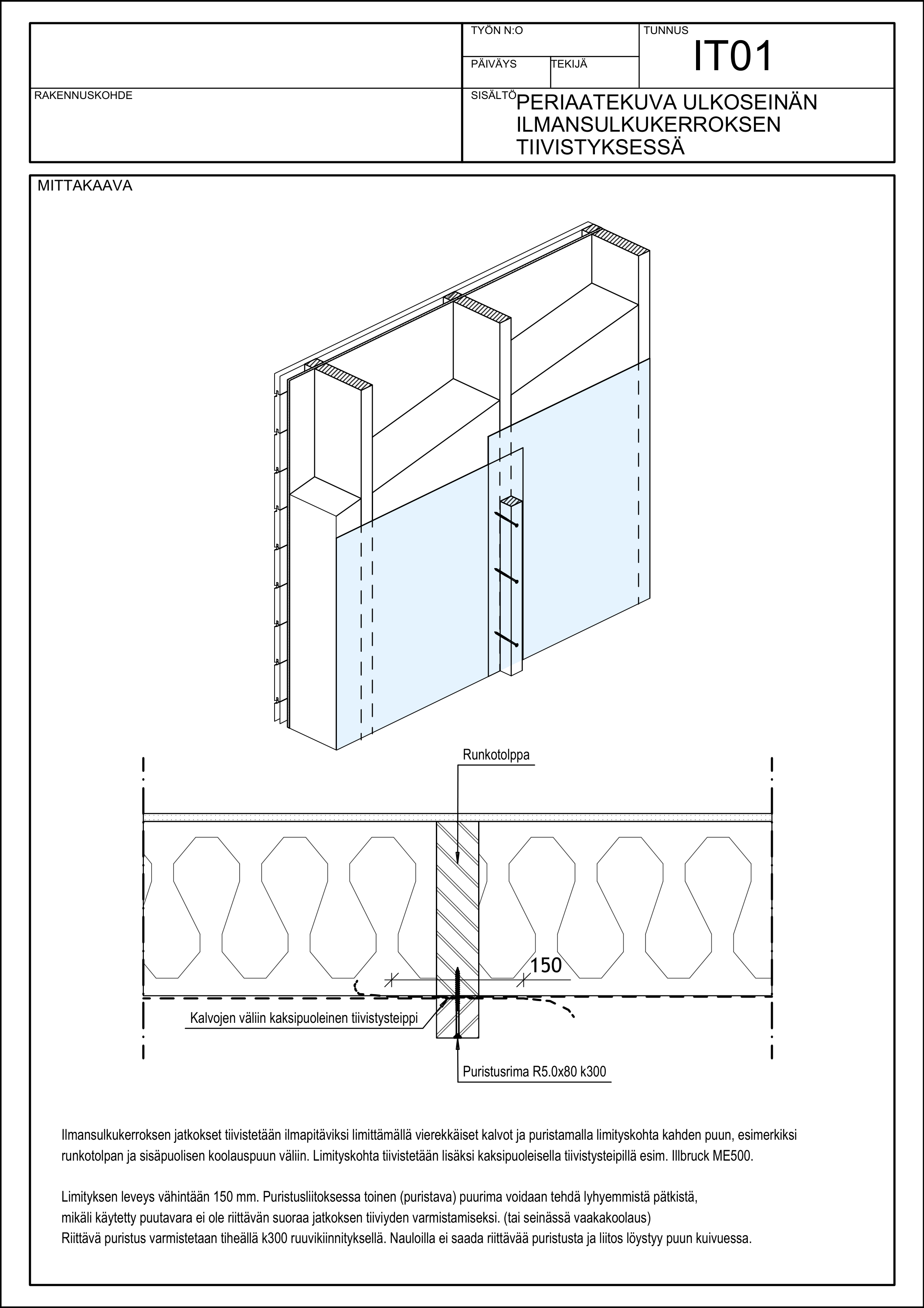

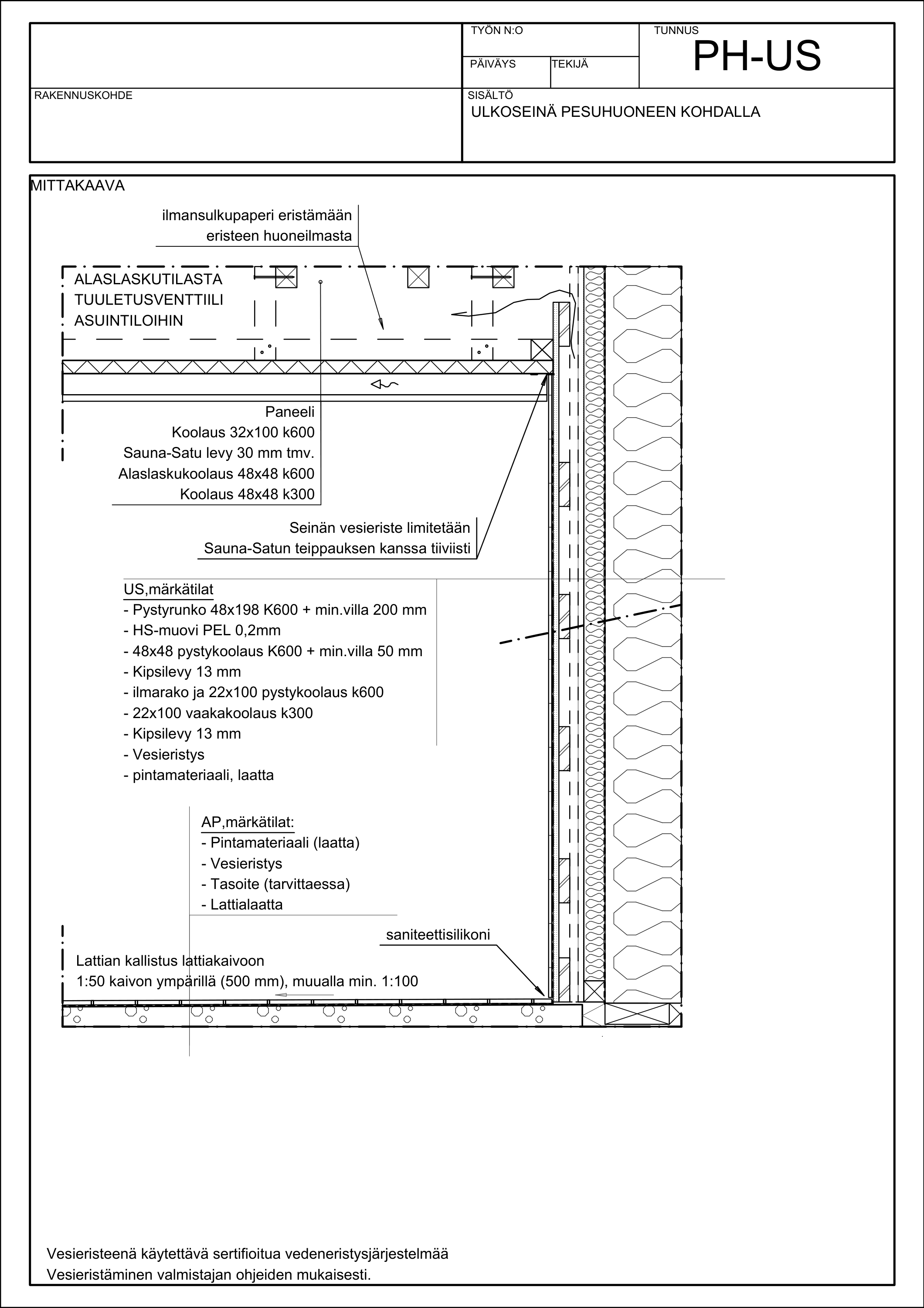

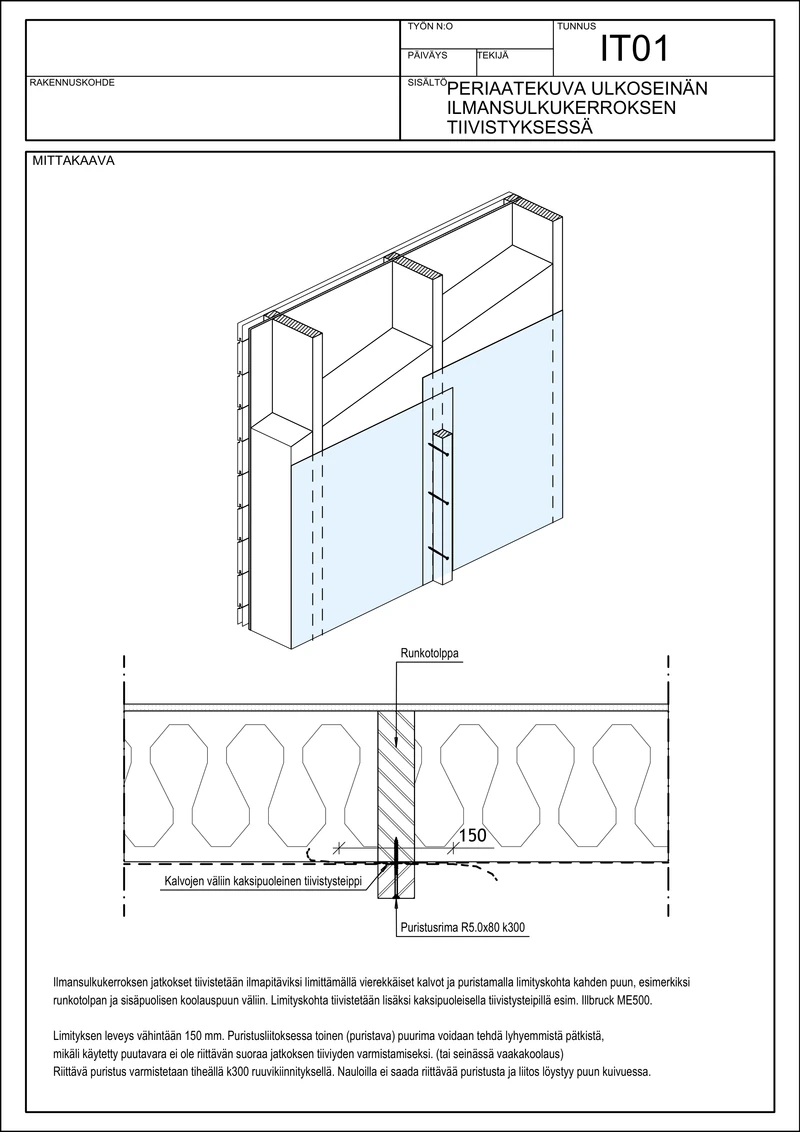

Laadimme kohteessa tarvittavat liittymä- ja detaljipiirustukset. Näihin kuuluvat rungon liitosten lisäksi rakenteiden ilmatiiveyttä ja märkätilojen rakenteita koskevat toteutusohjeet.

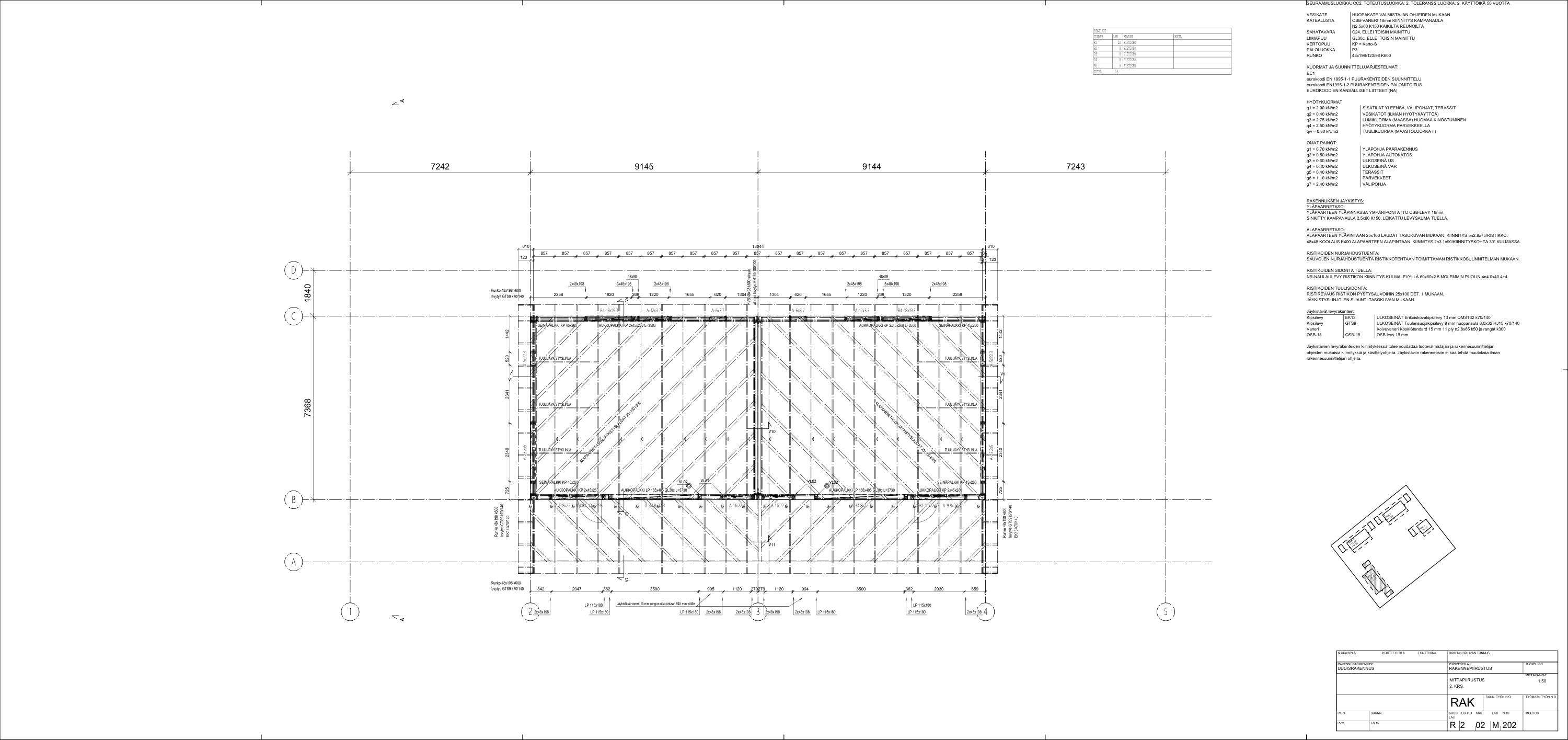

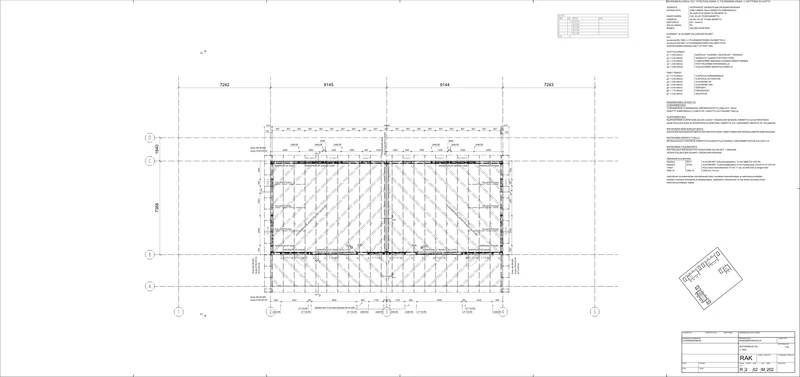

Vesikaton suunnitelmista selviää, miten kattorakenteet toteutetaan, millä korkeudella ne ovat ja mihin suuntaan katto viettää. Mittapiirustuksessa esitetään katon geometria ja viittaukset tarkempiin rakenne- ja vedeneristysdetaljeihin.

Pientaloissa vesikattorakenteet esitetään usein samassa tasokuvassa rungon kanssa. Tässä näytteessä toisen kerroksen seinät ja vesikattorakenteet on esitetty samalla arkilla.

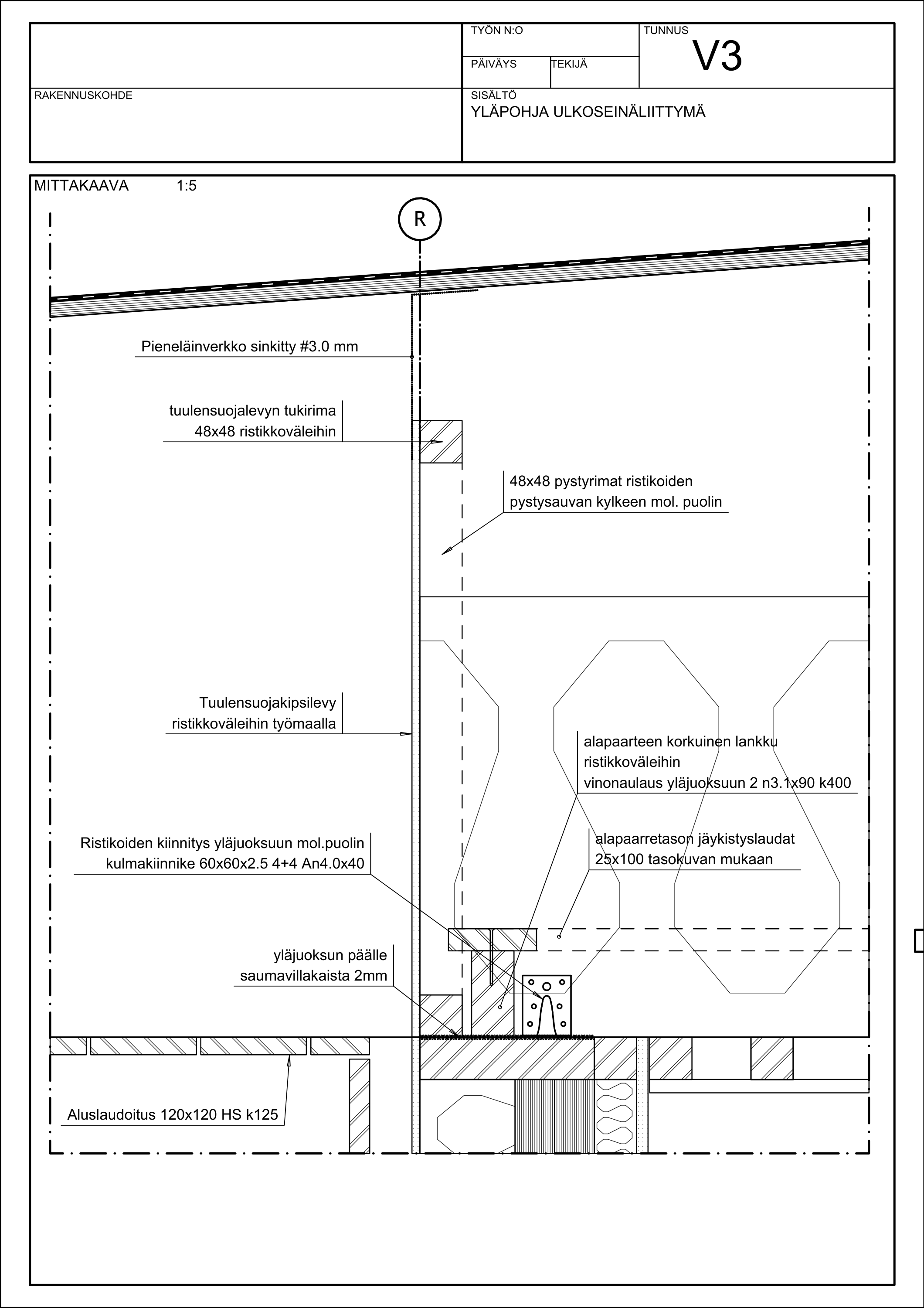

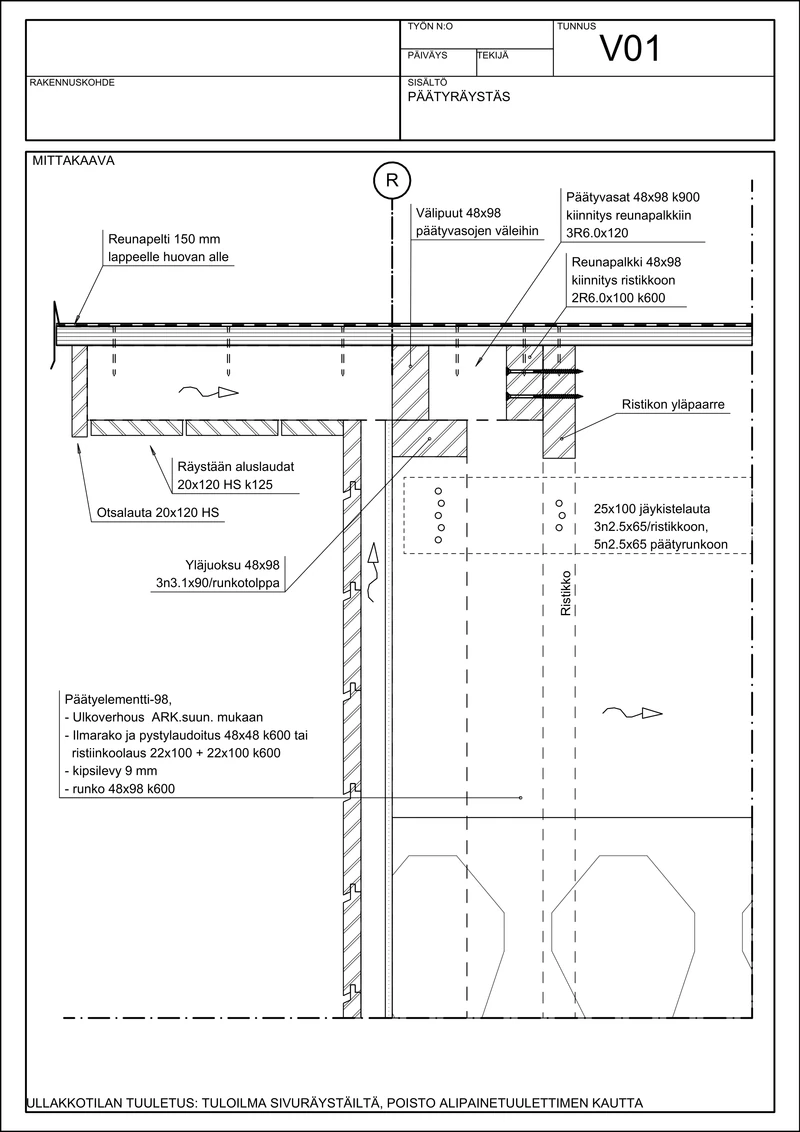

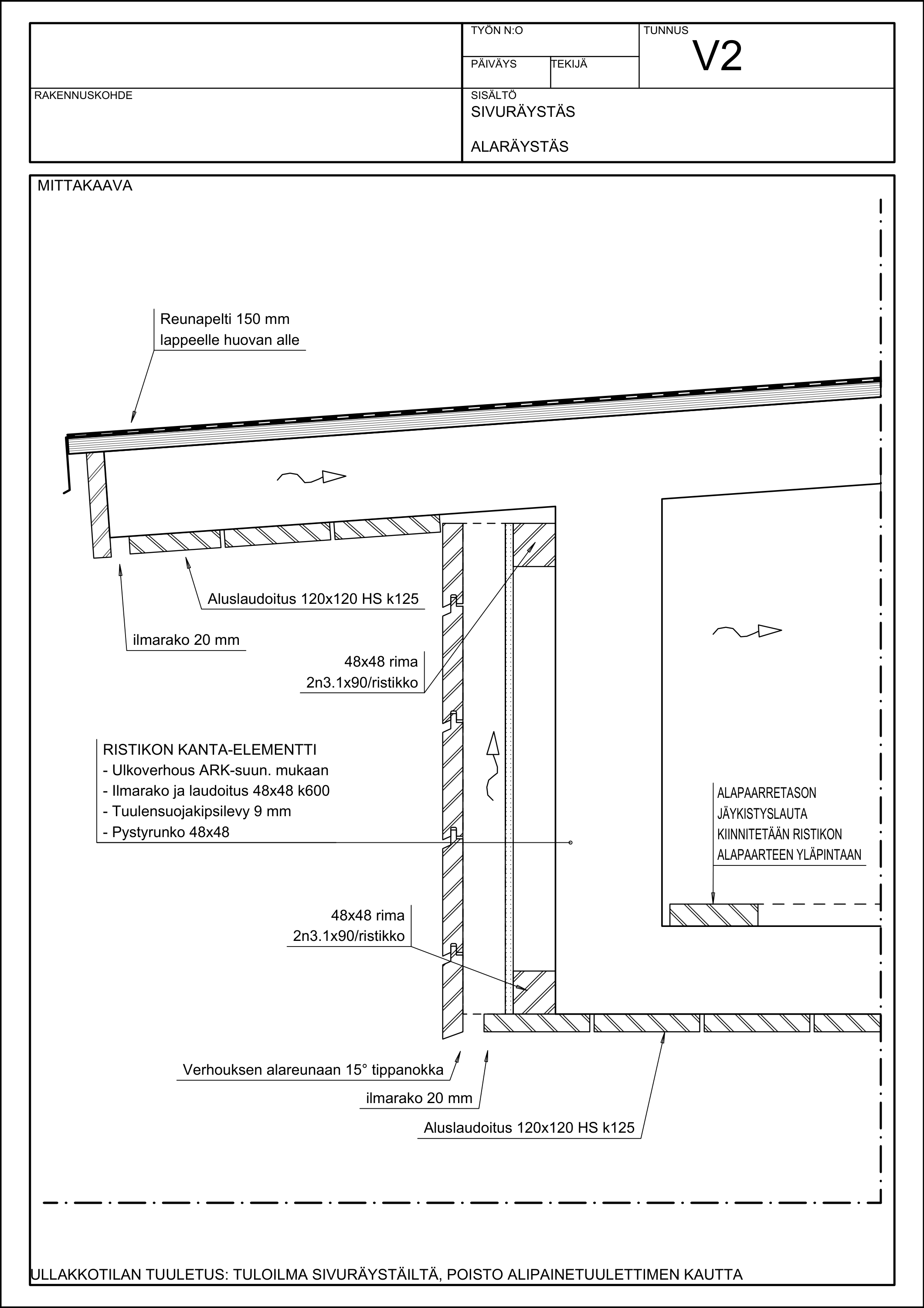

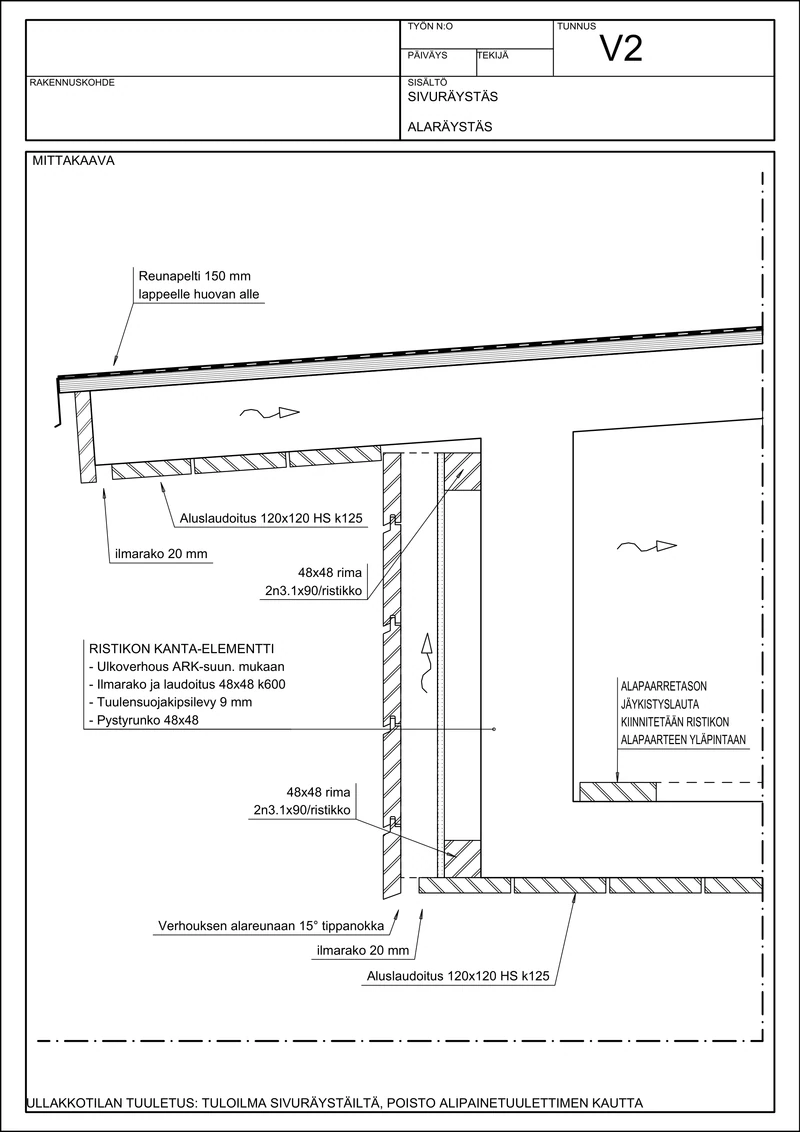

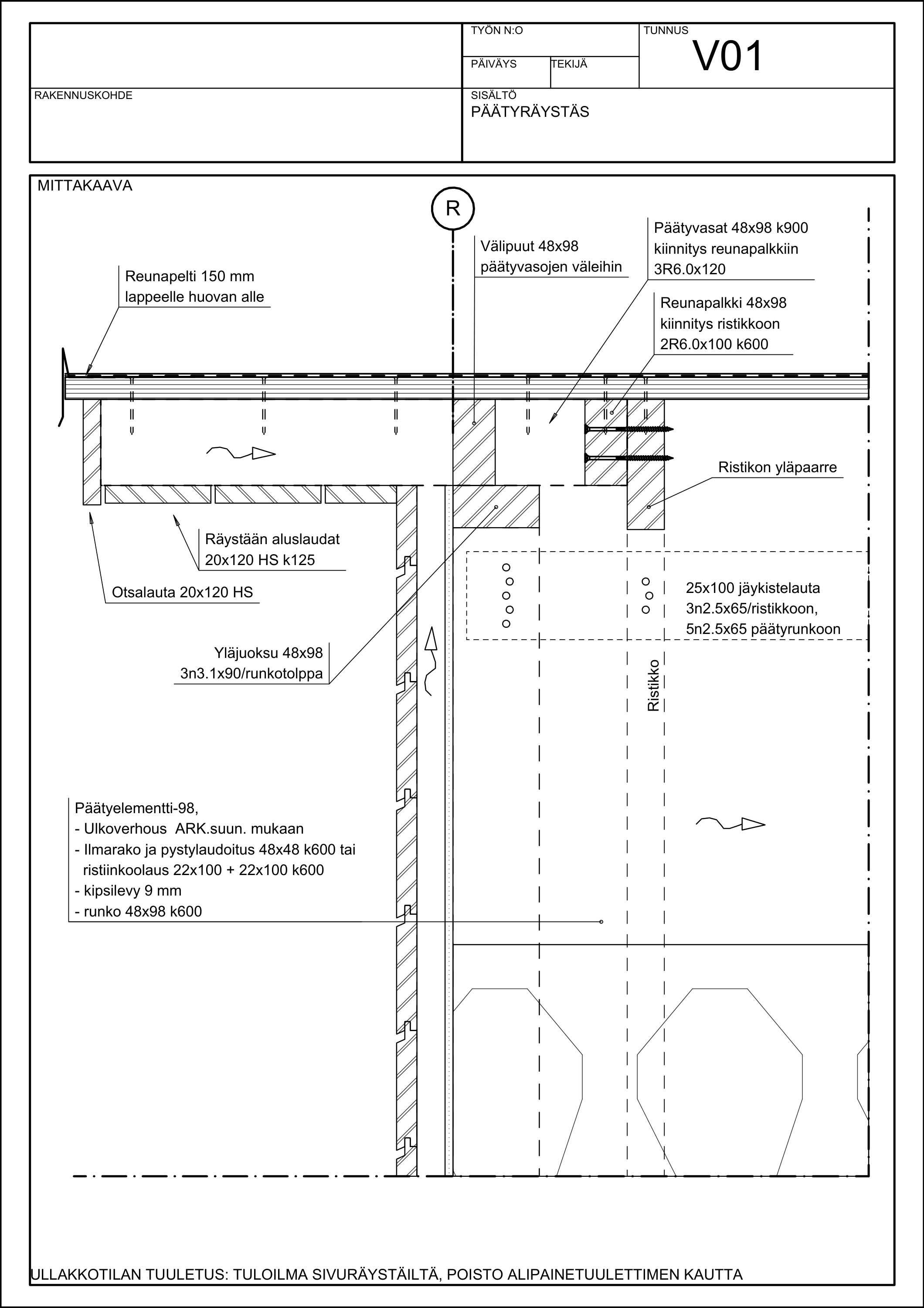

Katon leikkaus- ja detaljipiirustukset kertovat, miten räystäät, läpiviennit ja katon liittymät muihin rakenteisiin tehdään.

Työmaa saa niistä ohjeet rakenteiden kiinnityksiin, vedeneristyksen toteutukseen ja katon tuuletukseen. Piirustuksissa esitetään kohteen rakenteiden edellyttämät yksityiskohdat.

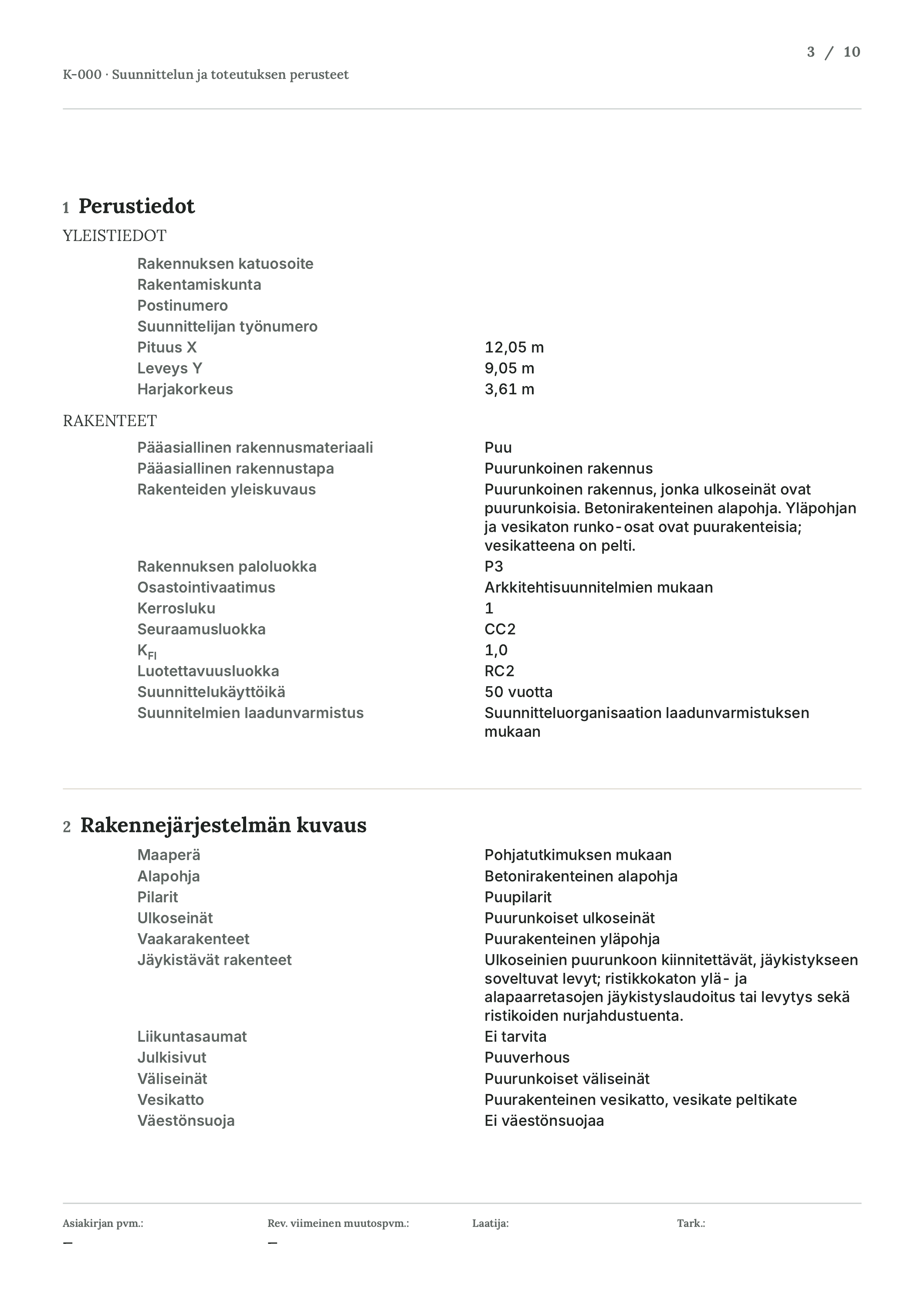

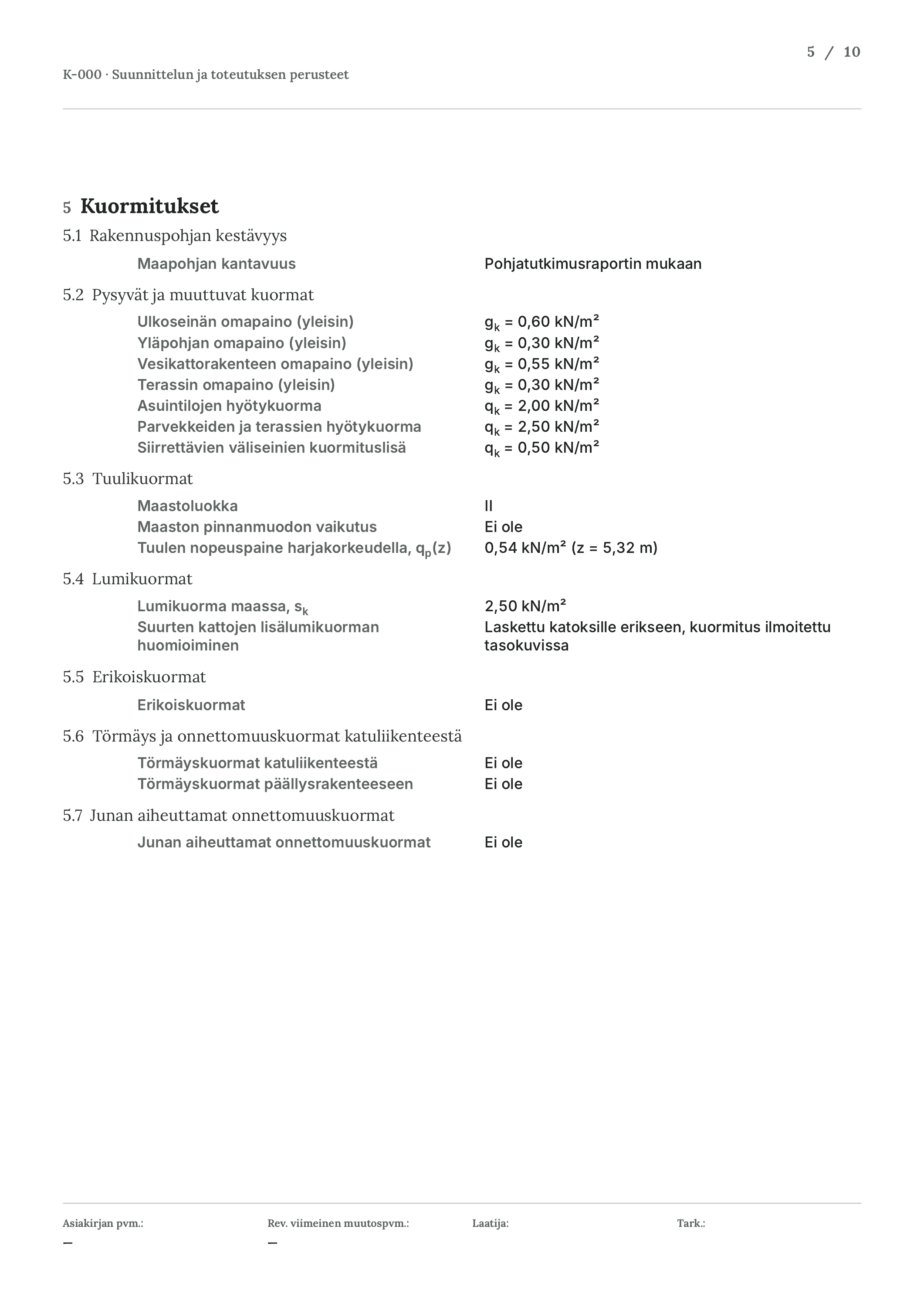

Asiakirjaan kootaan rakennesuunnittelun keskeiset lähtötiedot ja periaatteet: rakennuksen kantava ja jäykistävä rakennejärjestelmä, suunnittelussa käytettävät kuormat ja materiaalit sekä rakenteiden toteutusta koskevat vaatimukset.

Se auttaa suunnittelijoita, työmaata ja rakennusvalvontaa ymmärtämään, mihin suunnitelmien ratkaisut perustuvat.

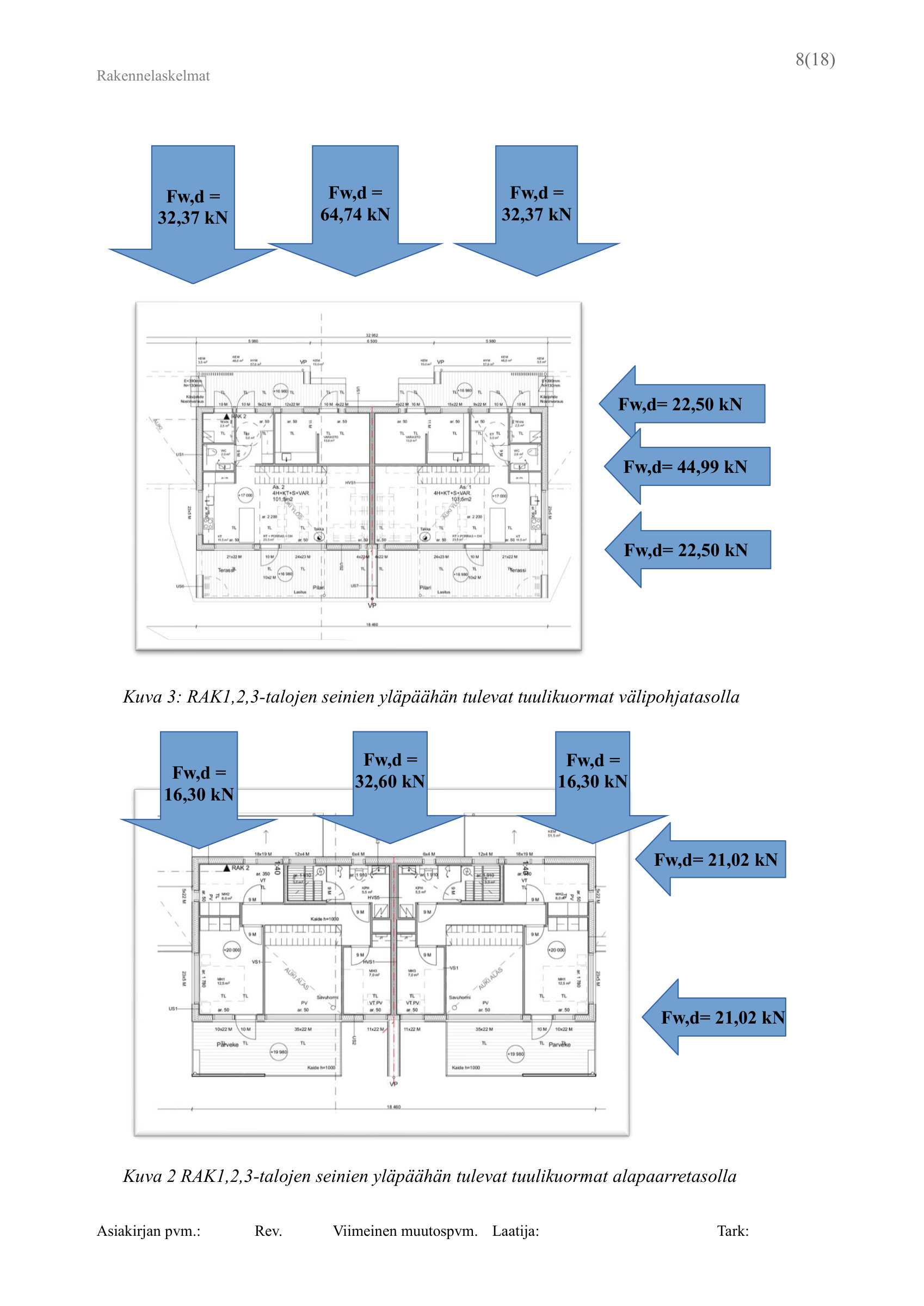

Jäykistyssuunnittelussa tarkastellaan rakennuksen toimintaa kokonaisuutena. Laskelmissa esitetään tuulikuormien siirtyminen jäykistäville seinille, jäykistävien seinien mitoitus sekä niiden kiinnitykset ja ankkurointi.

Piirustuksissa ja liitosdetaljeissa kerrotaan, miten laskelmissa määritellyt rakenteet toteutetaan työmaalla.

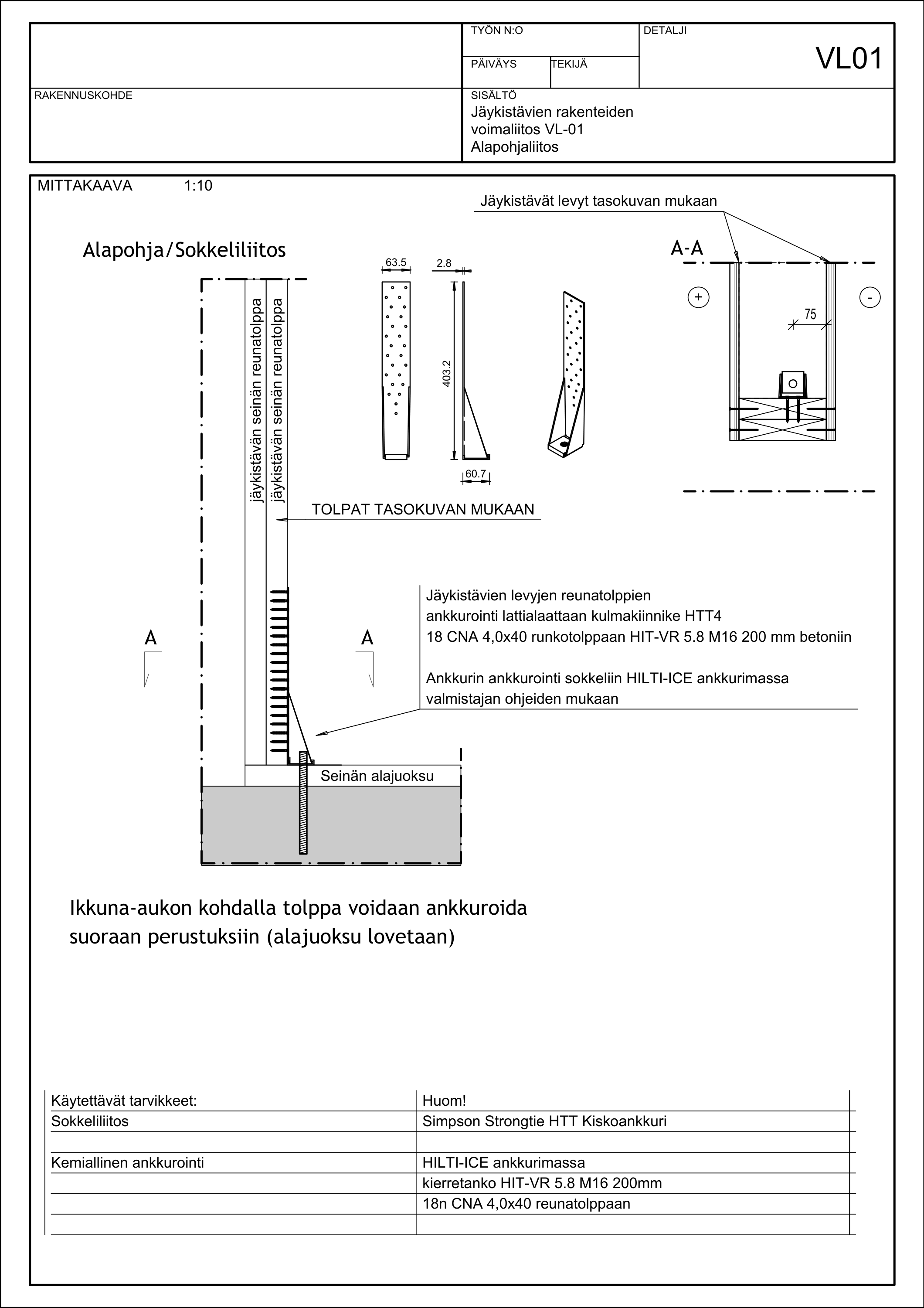

Tuuli pyrkii kaatamaan jäykistävää seinää, jolloin sen kiinnityksiin voi syntyä suuria ankkuroitavia voimia. Seinät ankkuroidaan muihin rakenteisiin niin, etteivät ne pääse siirtymään tai kaatumaan tuulikuormien vaikutuksesta.

Suuria ankkurointivoimia varten laadimme työmaalle voimaliitosdetaljit. Tasokuvissa liitosten paikat merkitään samoilla tunnuksilla kuin detaljeissa, esimerkiksi VL01, jotta oikea ohje löytyy oikeaan kohtaan.

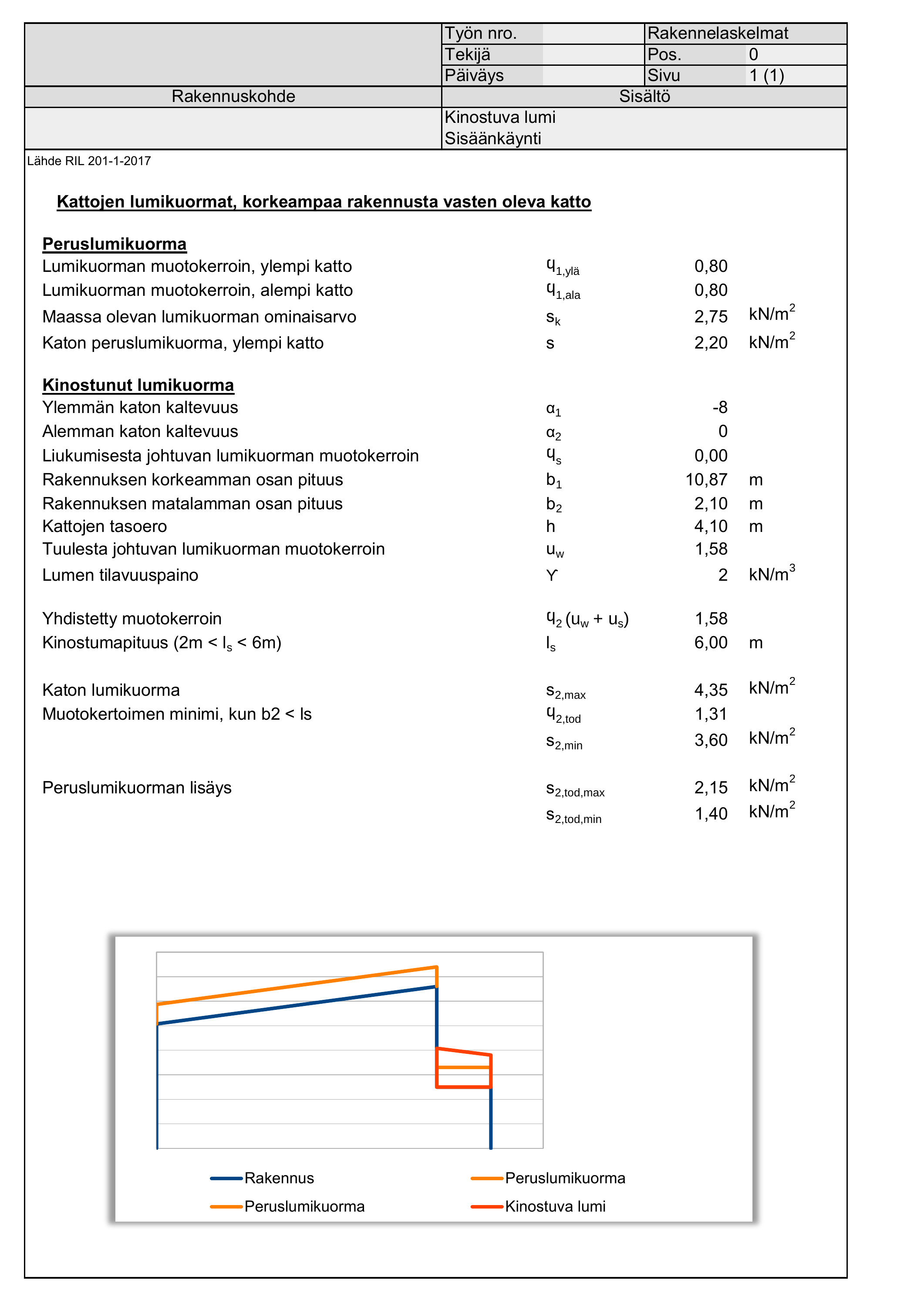

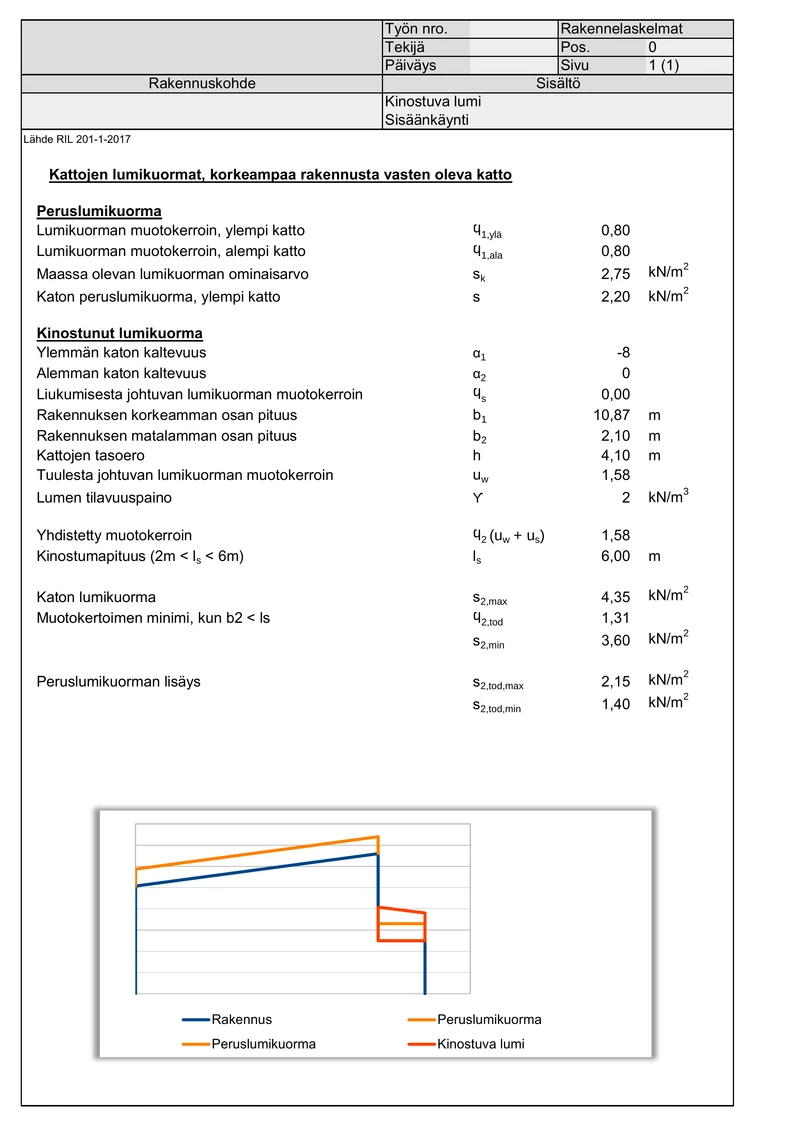

Kinostuvan lumen laskelmissa tarkastelemme lumen kertymisestä aiheutuvia paikallisia kattokuormia. Esimerkiksi kattojen korkeuserot voivat lisätä alemman katon lumikuormaa.

Laskelmissa esitetään kinostumisalueet ja niiden kuormat, jotka otetaan huomioon kattorakenteiden ja niiden tuentojen mitoituksessa.

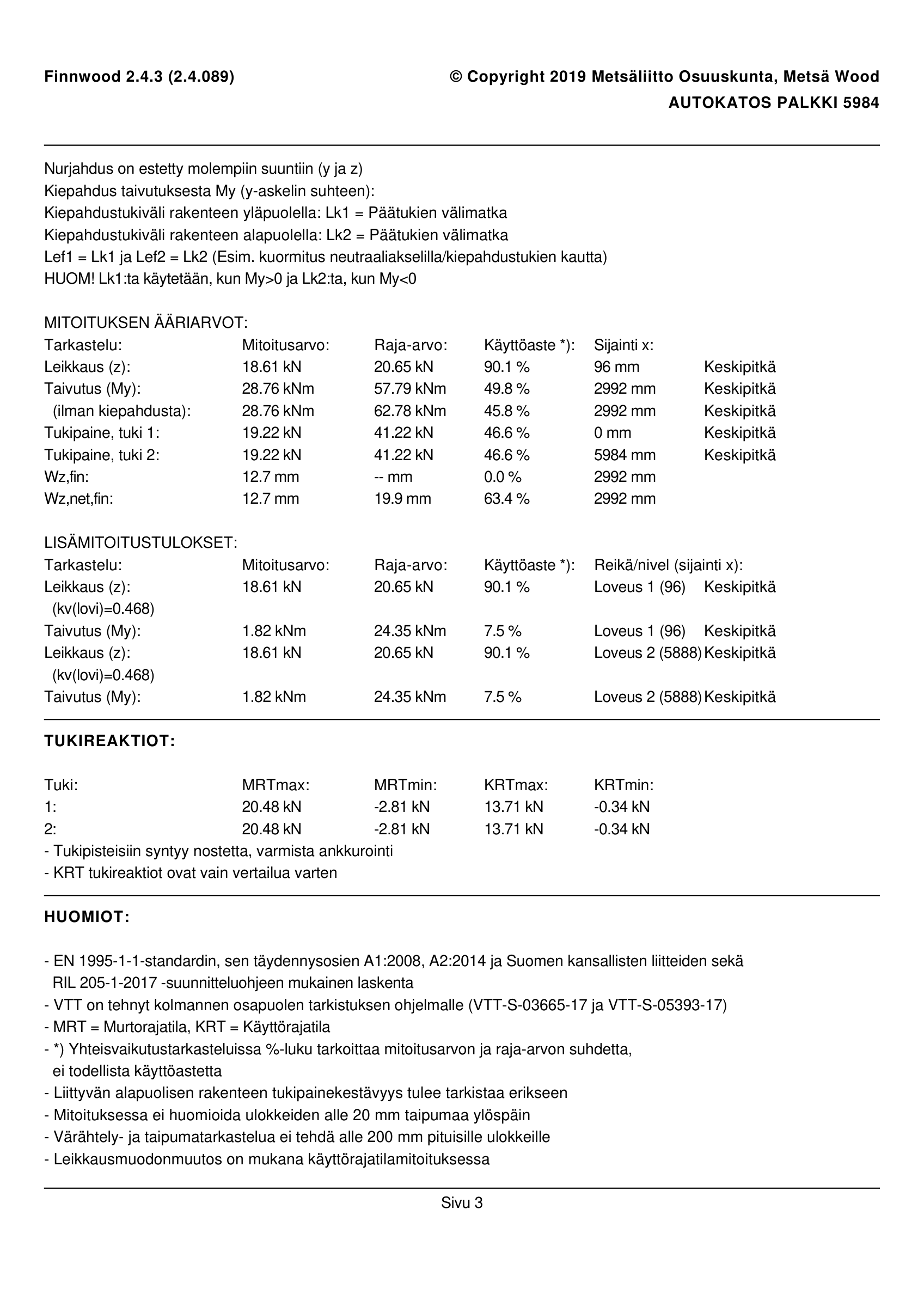

Lujuuslaskelmissa tarkastellaan kantavia rakenneosia, kuten palkkeja ja pilareita. Laskelmat esittävät tarkastelussa käytetyt kuormat ja mitoituksen tulokset.

Rakennesuunnittelija käyttää tuloksia piirustuksissa esitettävien rakenteiden määrittelyyn. Tarvittavat lujuuslaskelmat kuuluvat rakennesuunnitelmiin.

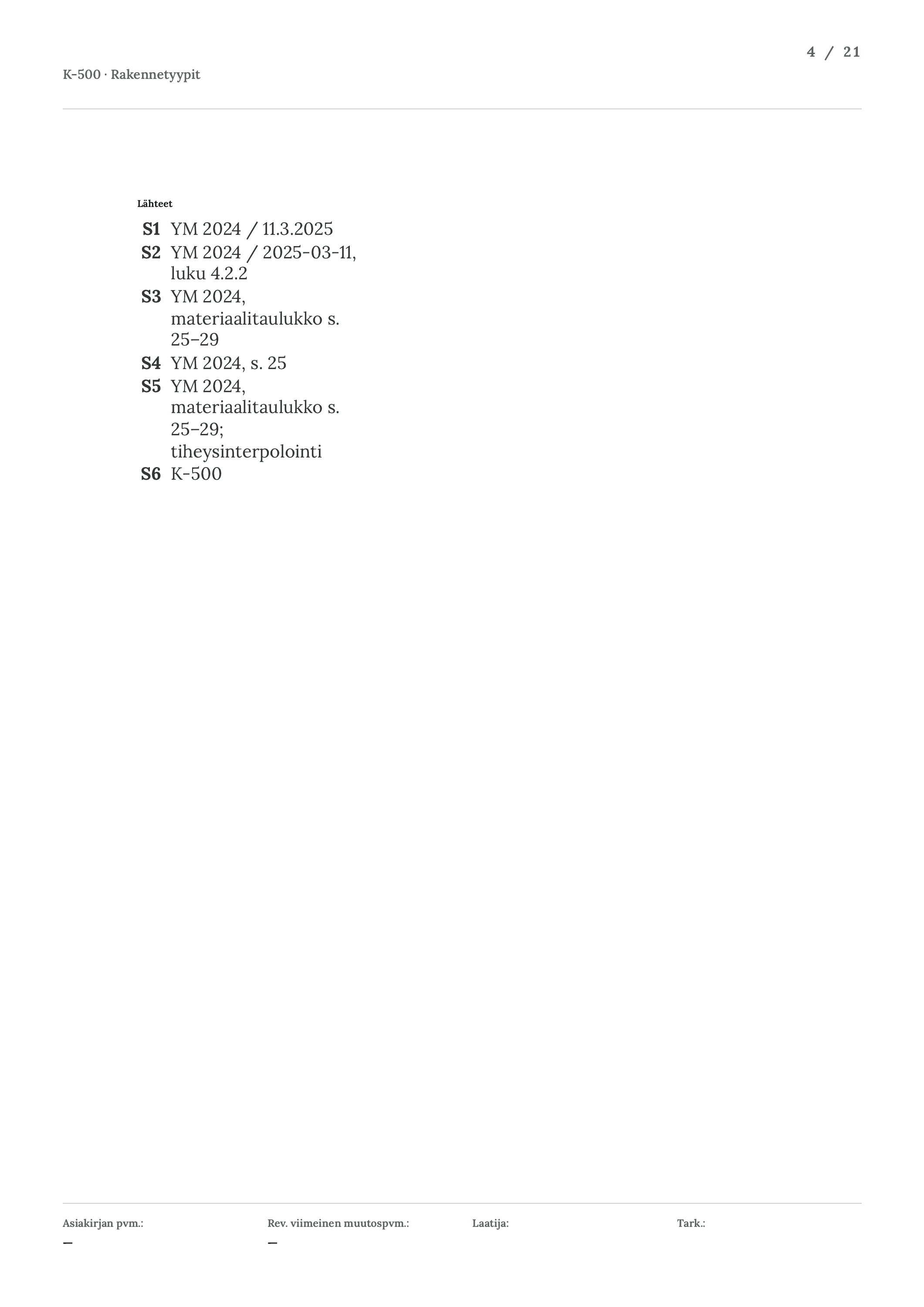

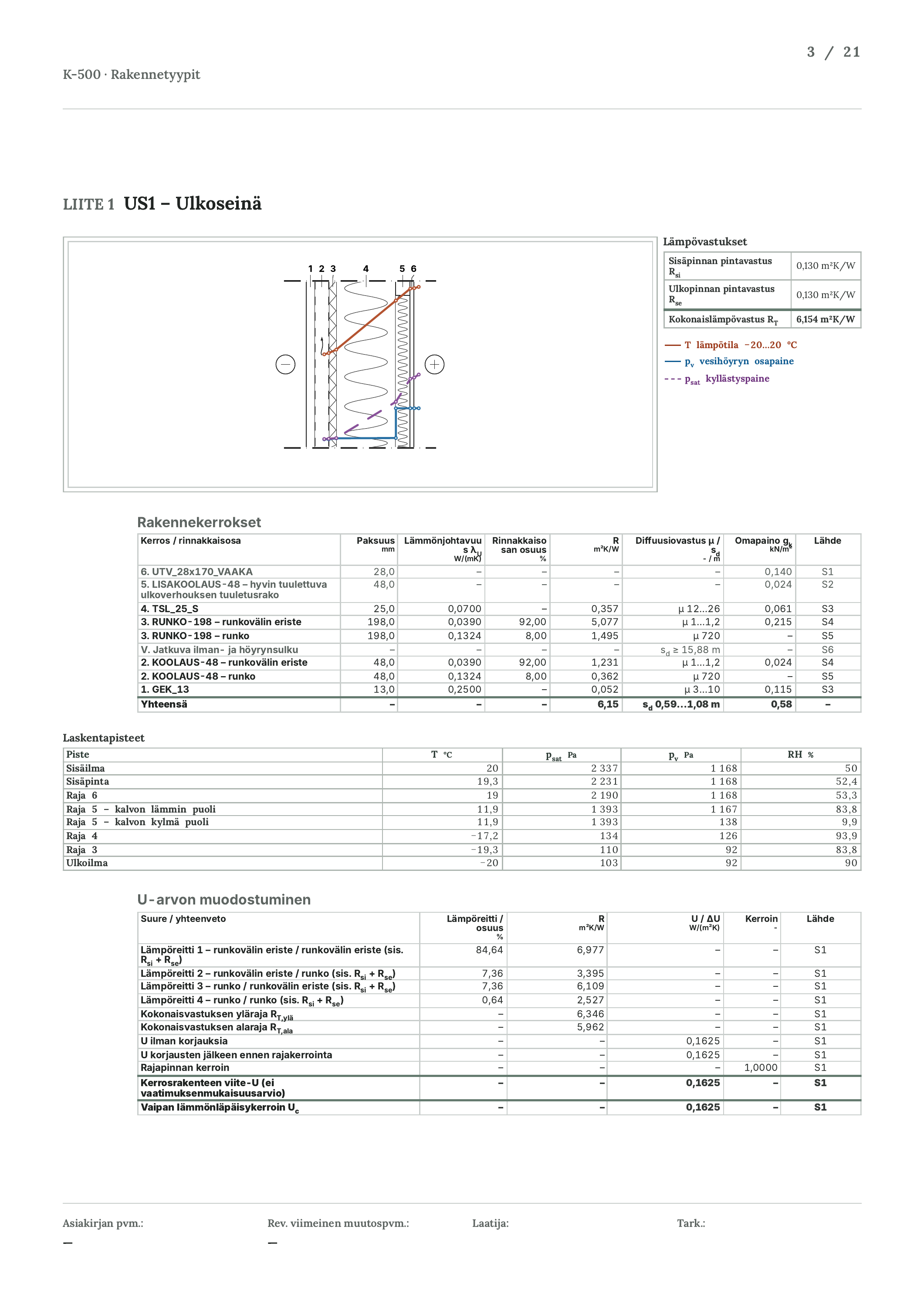

Teemme rakennetyypeille lämpö- ja kosteustekniset laskelmat. Tarkastelemme rakennekerrosten lämpötiloja ja vesihöyryn kulkua 1D-laskennalla eli kerrosten läpi sisäpinnalta ulkopinnalle.

Laskelmilla tarkistamme rakenteen toimintaa suunnittelussa käytetyissä sisä- ja ulko-olosuhteissa sekä määritämme rakenteen tarvitsemat vesihöyrynvastusominaisuudet.

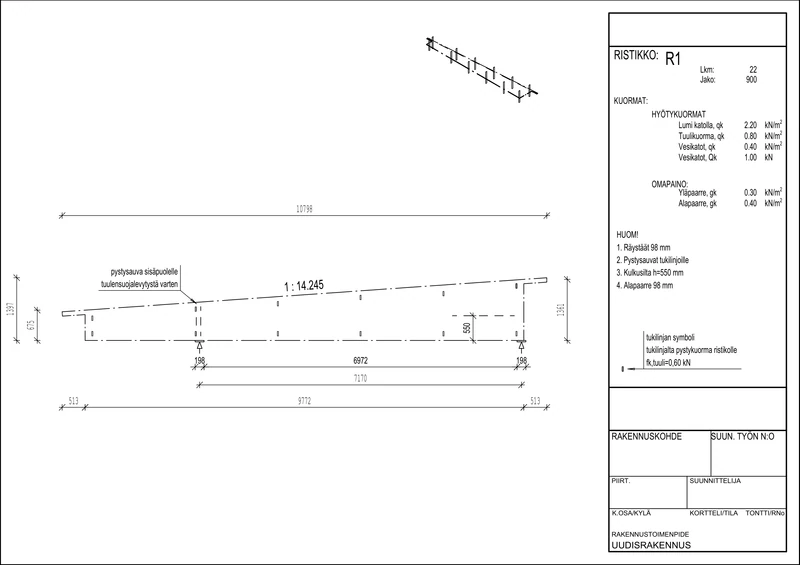

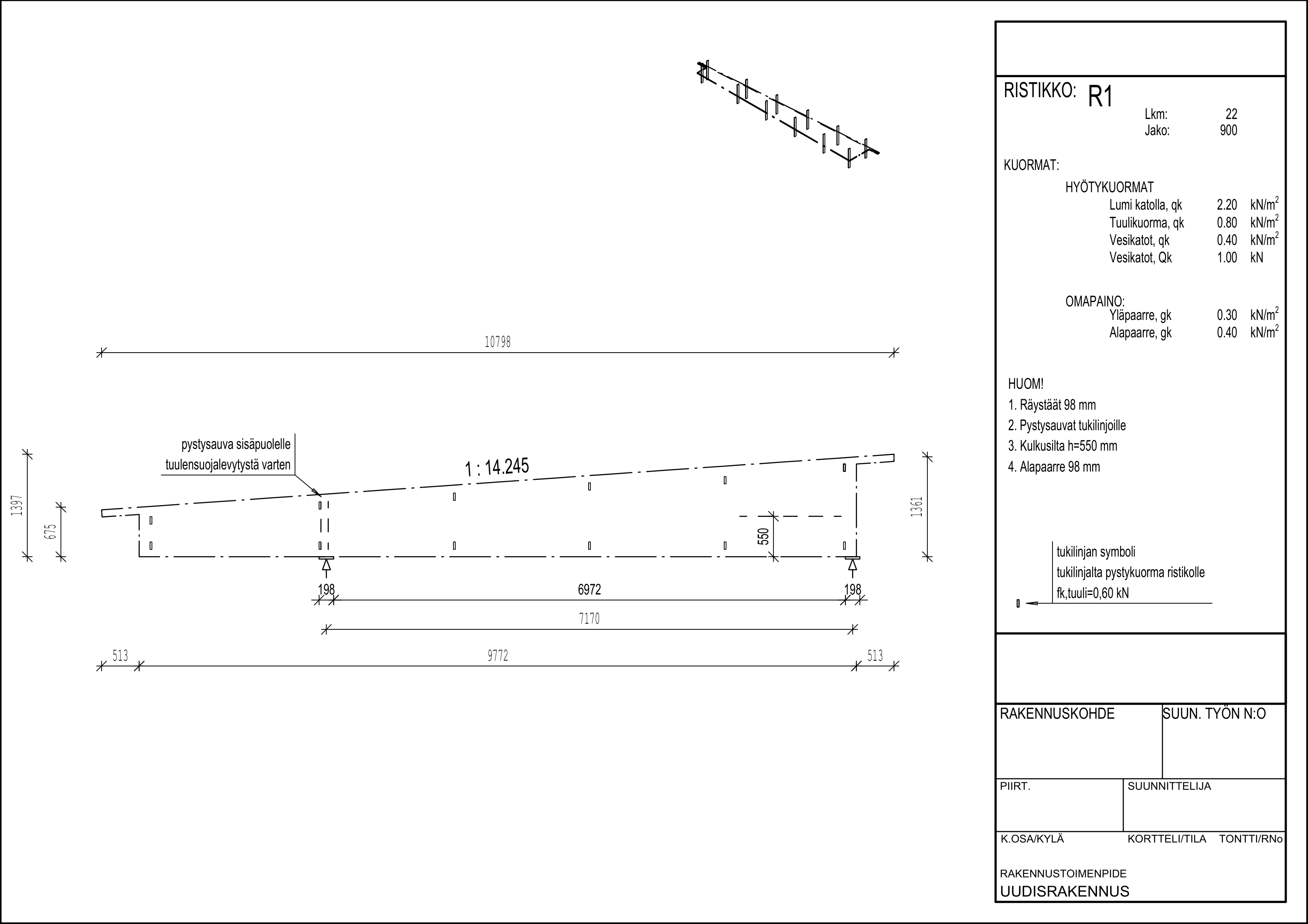

Kun rakennuksessa käytetään ristikoita, laadimme niiden tilauskaaviot ristikkosuunnittelijalle ja ristikkotehtaalle. Kaavioissa esitetään ristikoiden mitat, tukien paikat, kuormitukset ja muut ristikoiden suunnittelussa tarvittavat tiedot.

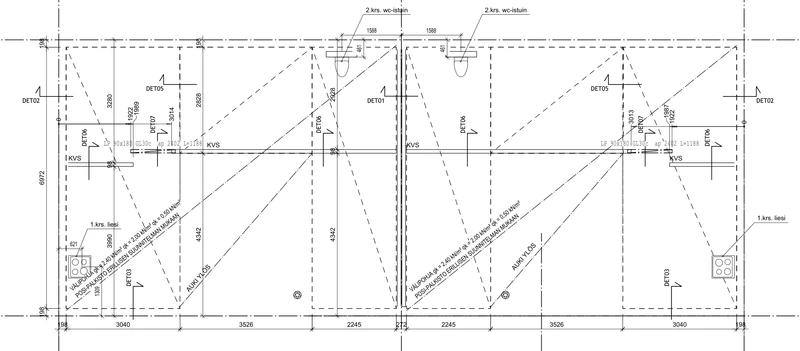

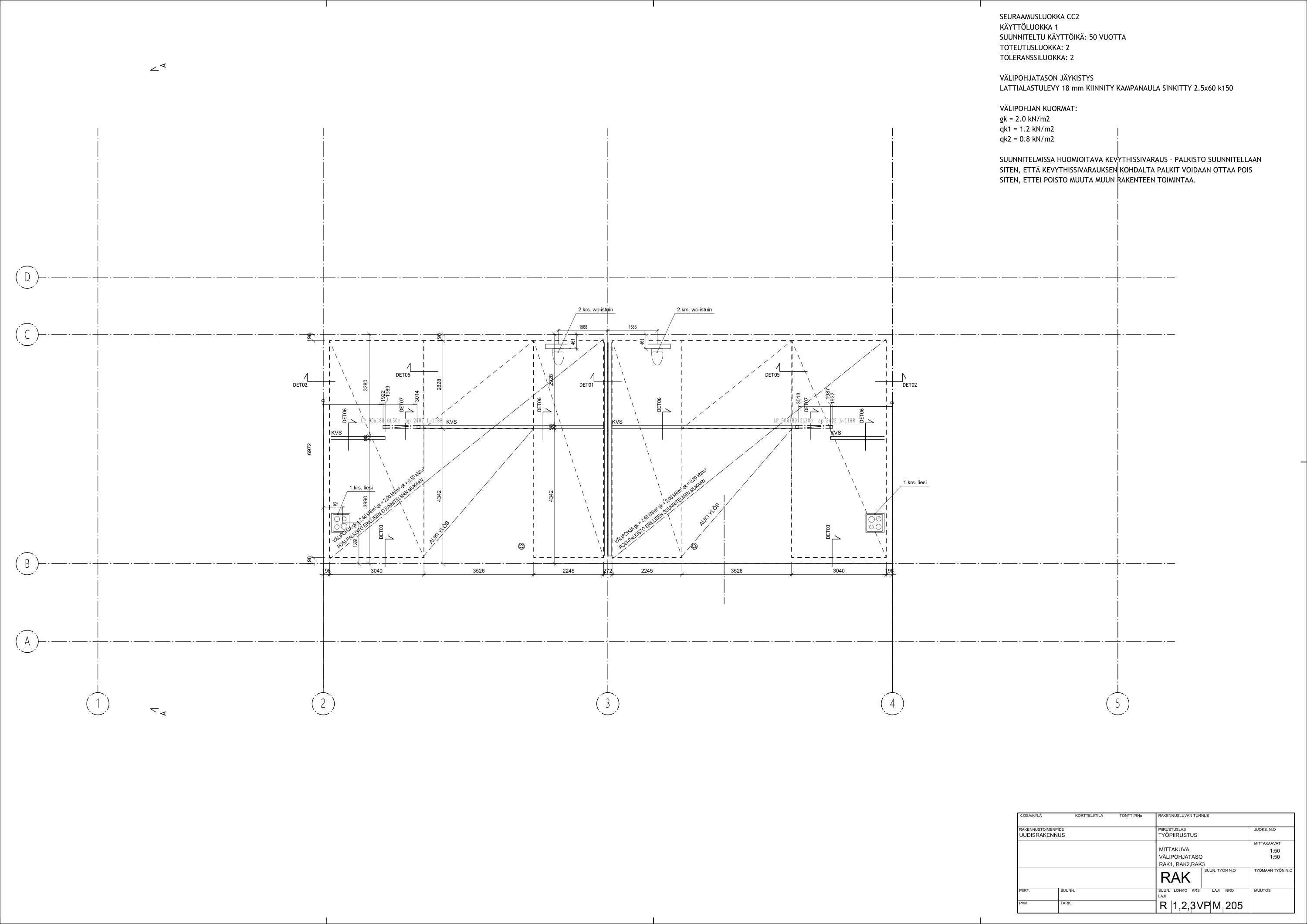

Kun välipohja toteutetaan puuteräspalkeilla, laadimme palkistosuunnittelijan tarvitsemat lähtötiedot: mittaohjeen ja liitosdetaljit. Mittaohjeessa esitetään kuormat, mitat ja sijainnit, tuennat, läpiviennit, aukot sekä tarvittavat varaukset.

Näiden lähtötietojen perusteella palkistosuunnittelija laatii varsinaiset palkistosuunnitelmat.

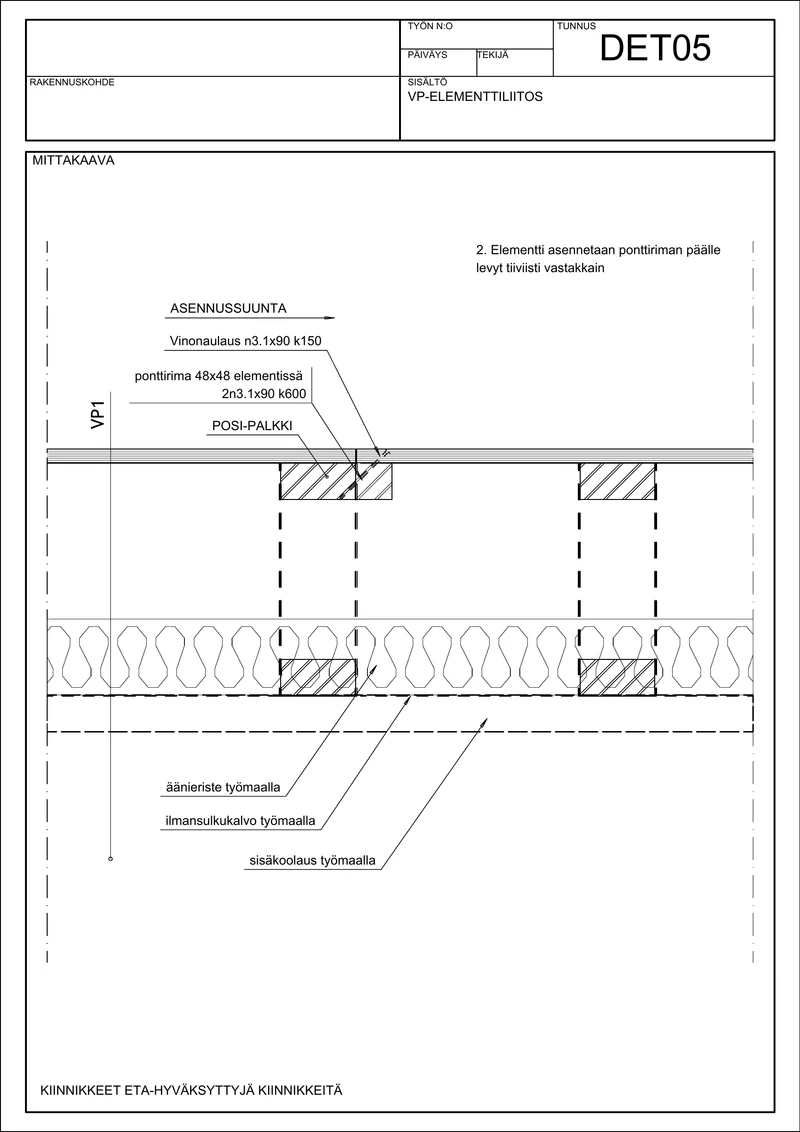

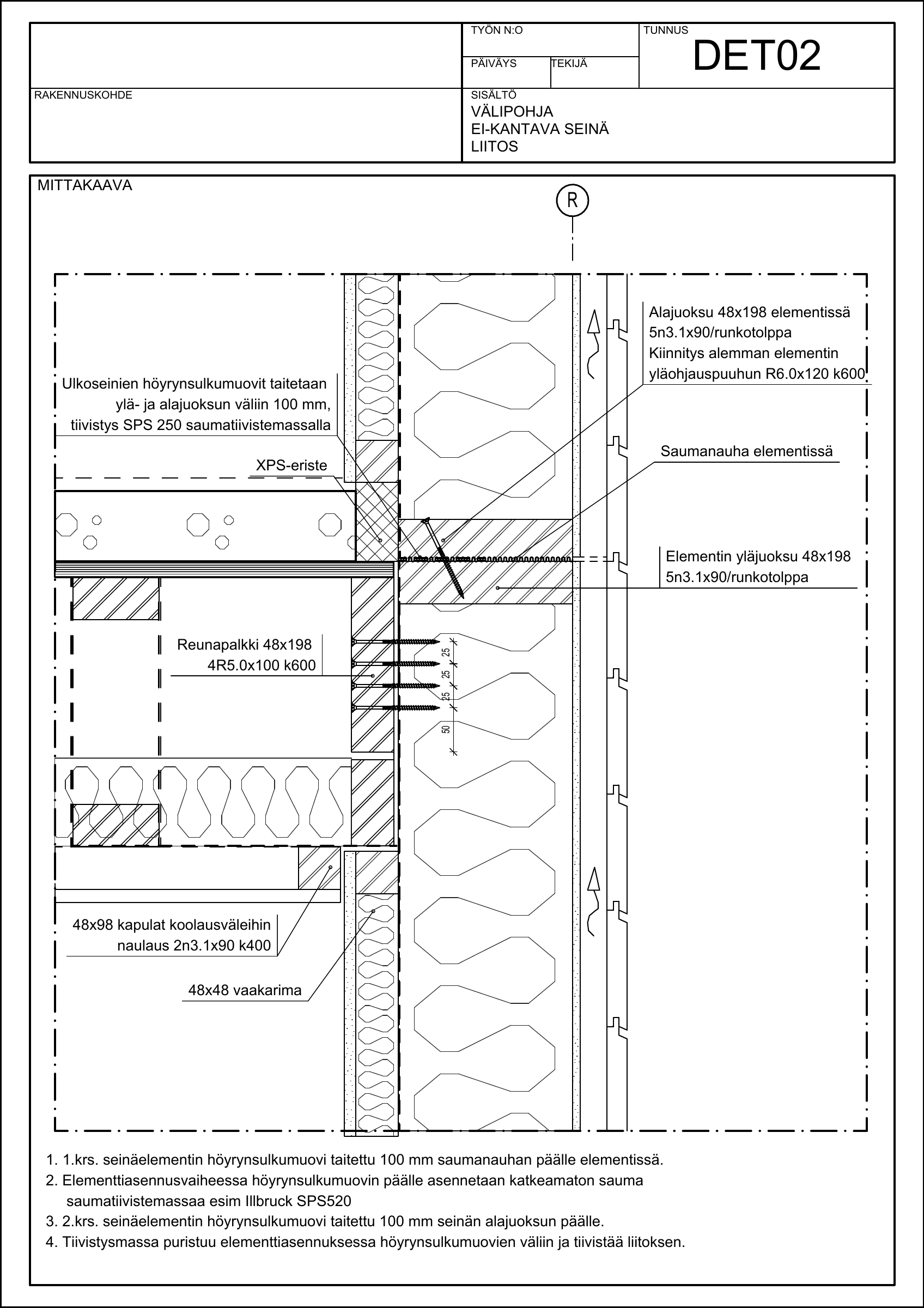

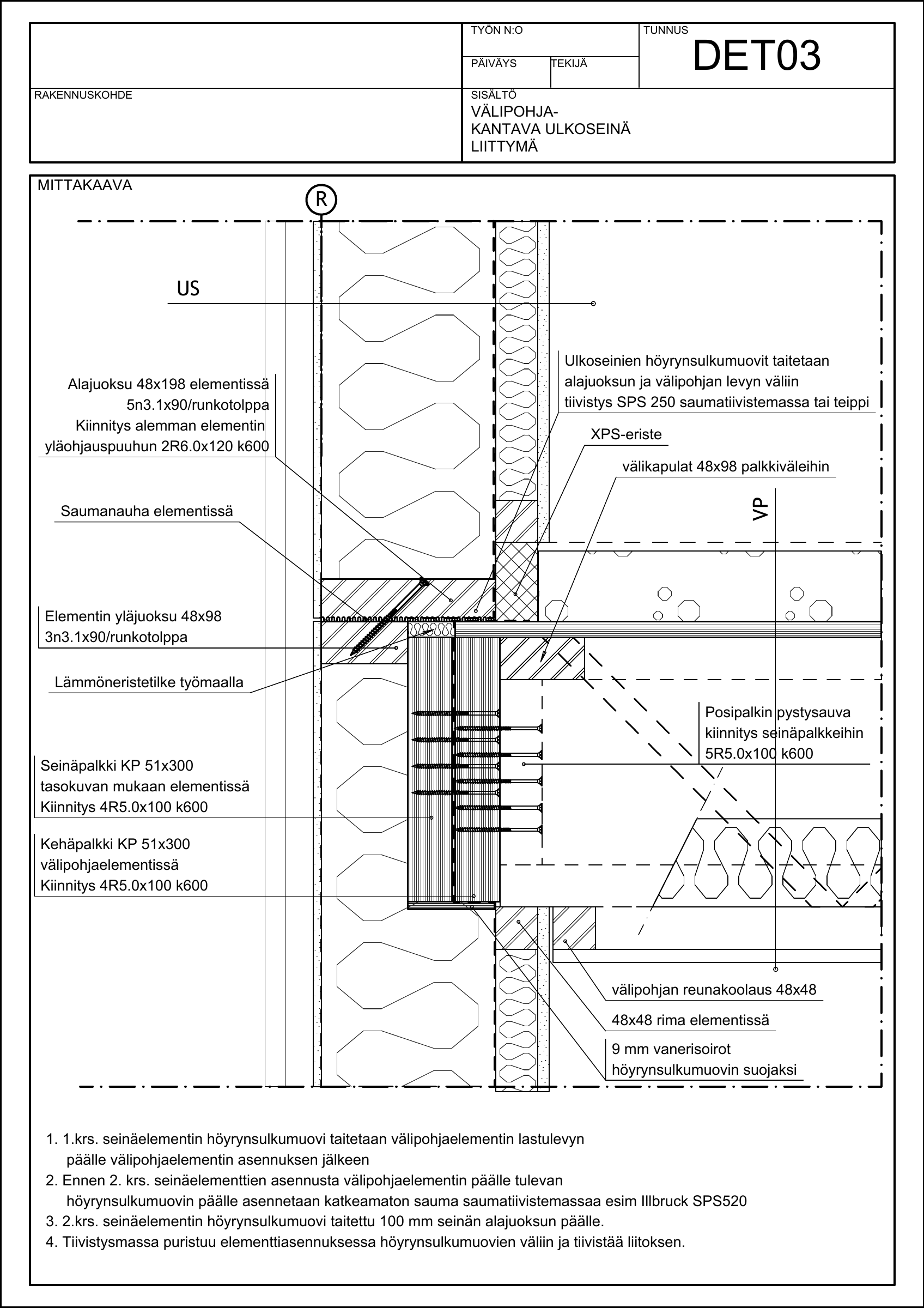

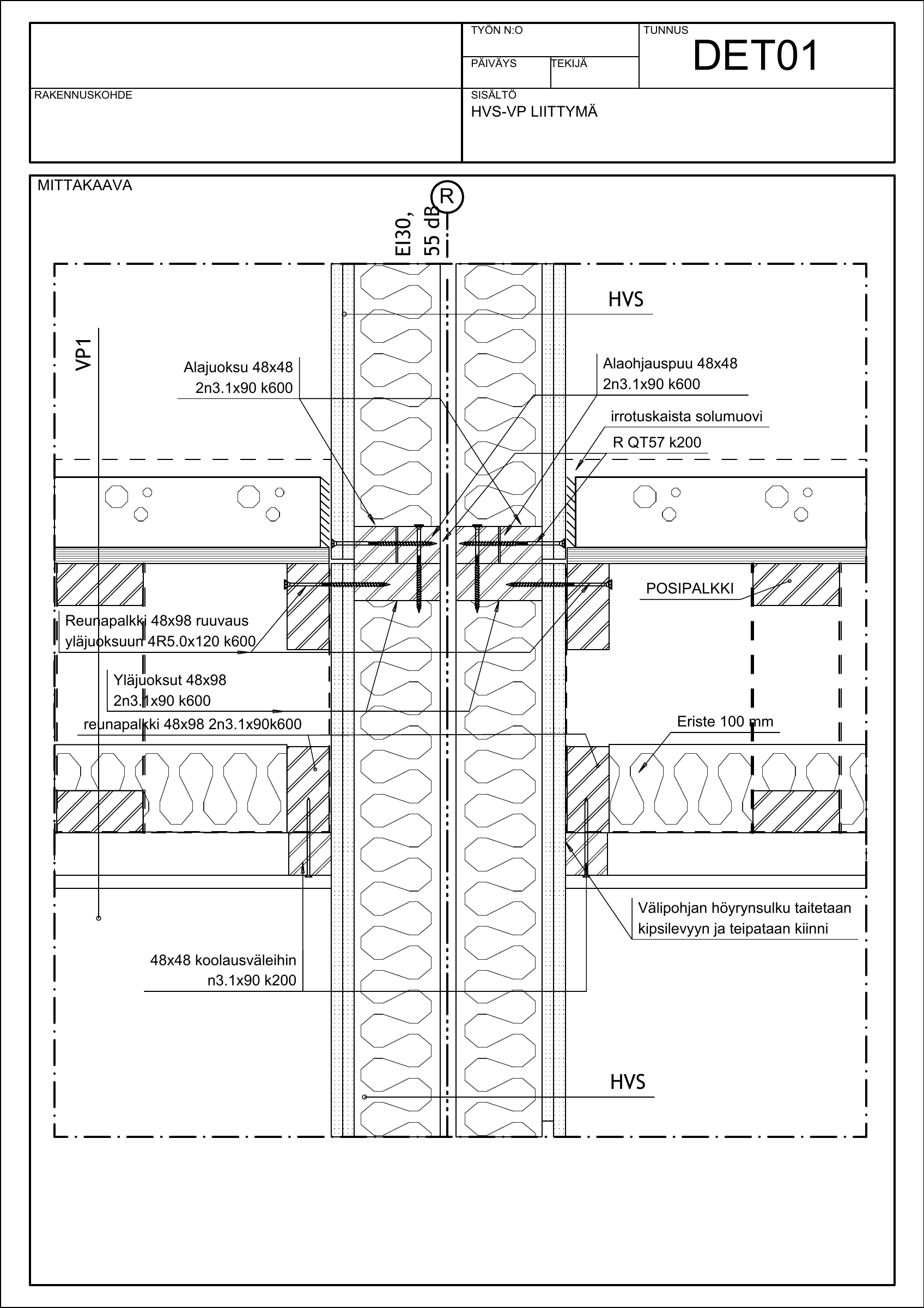

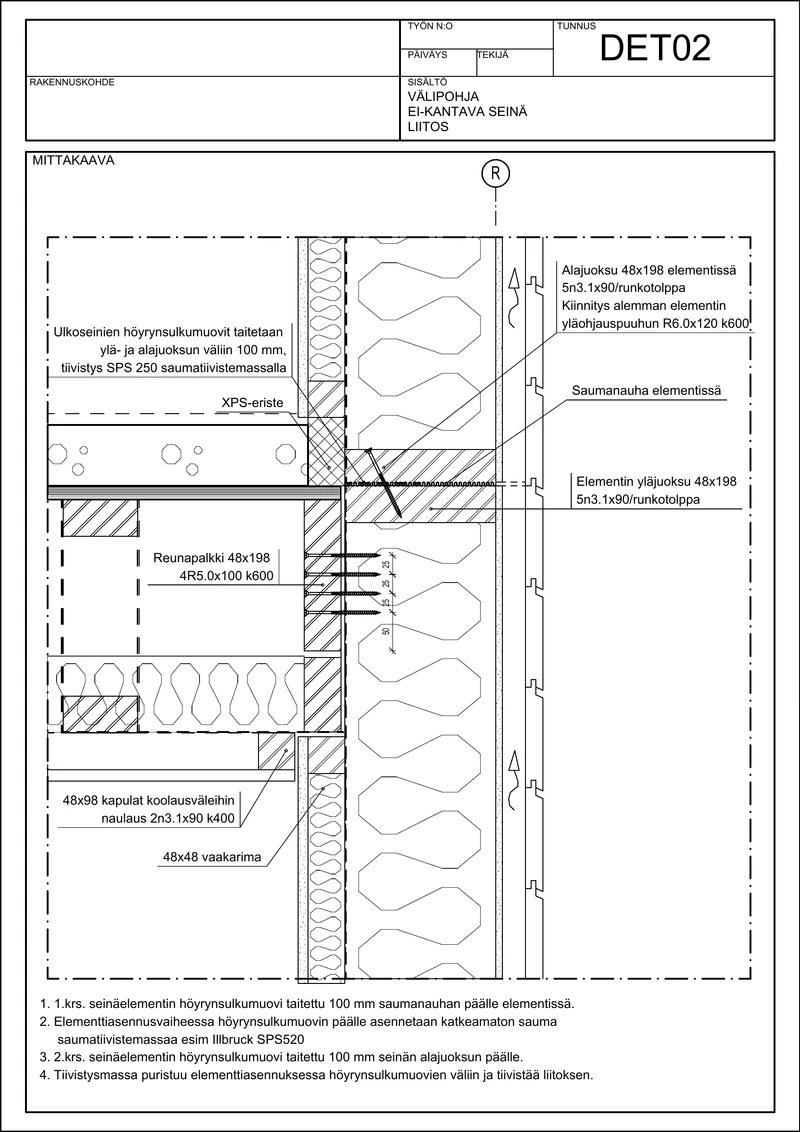

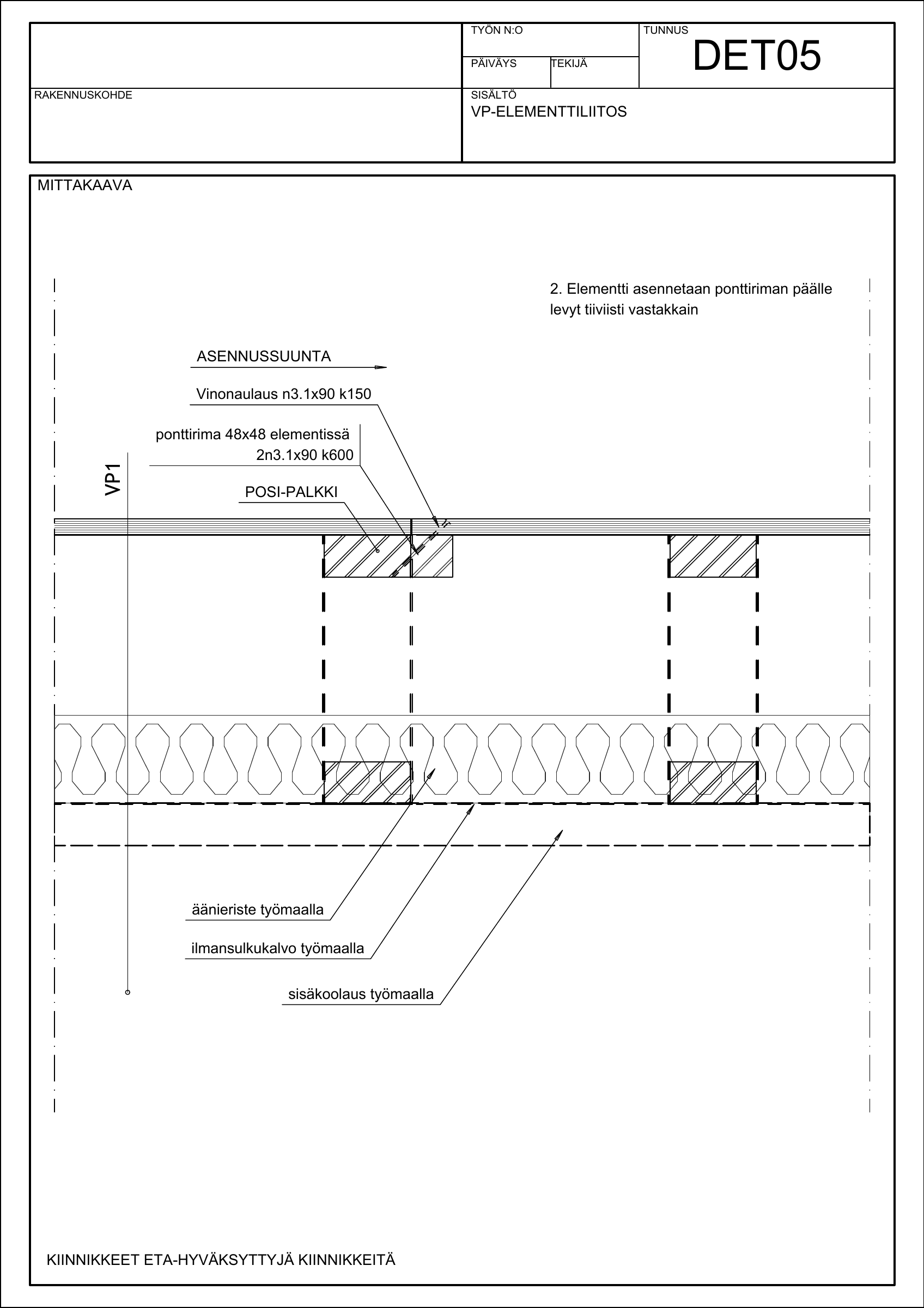

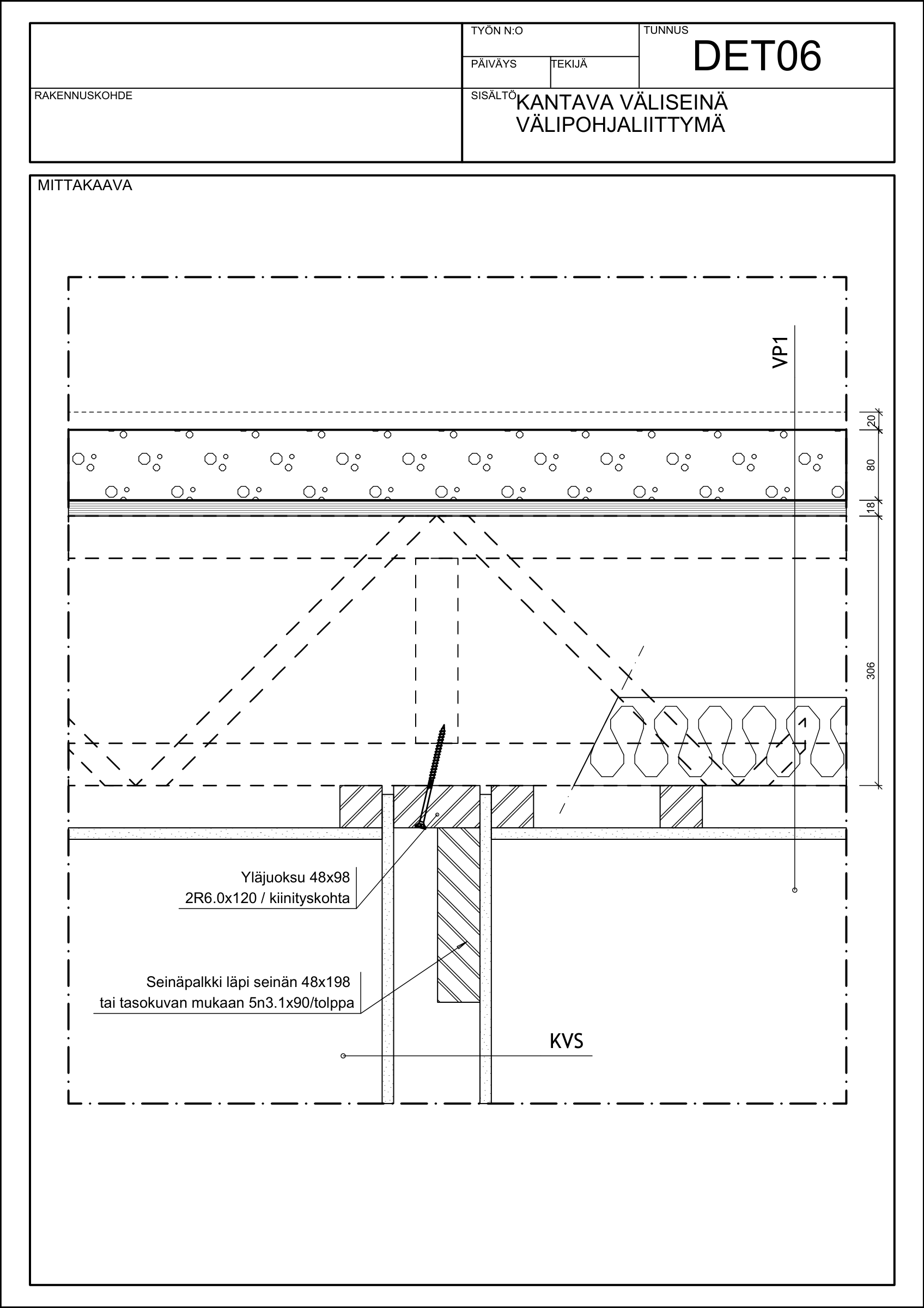

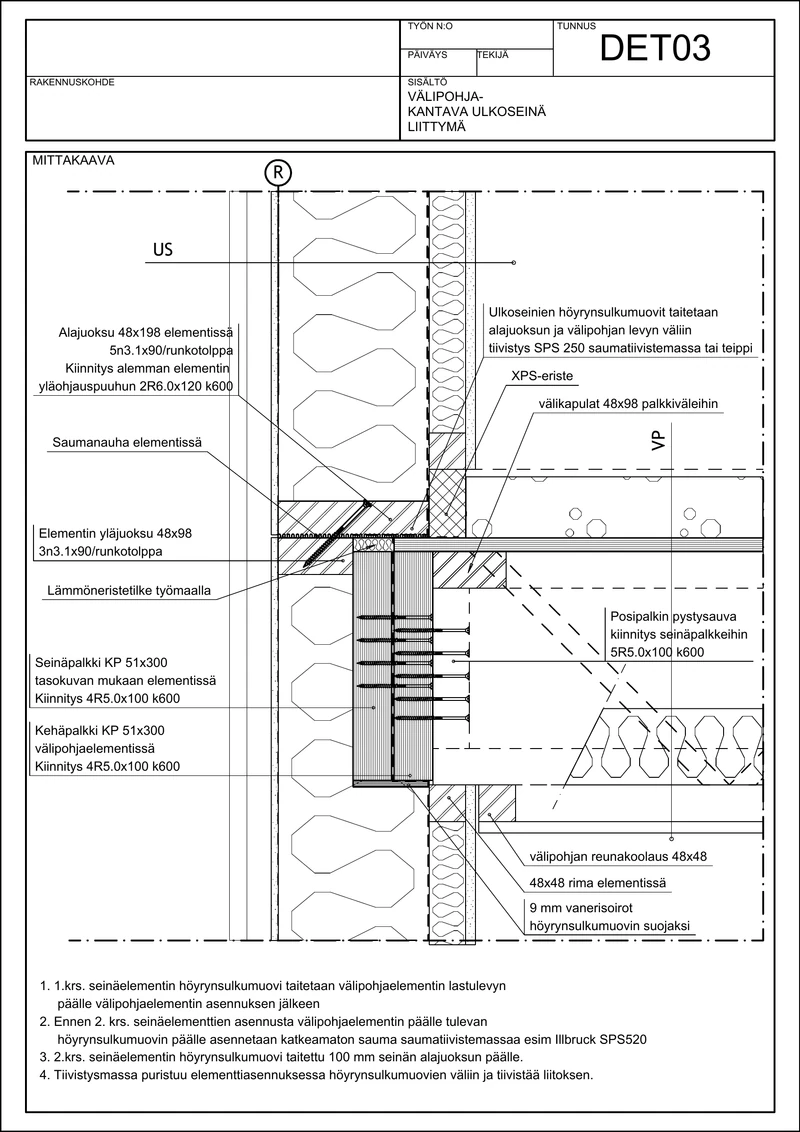

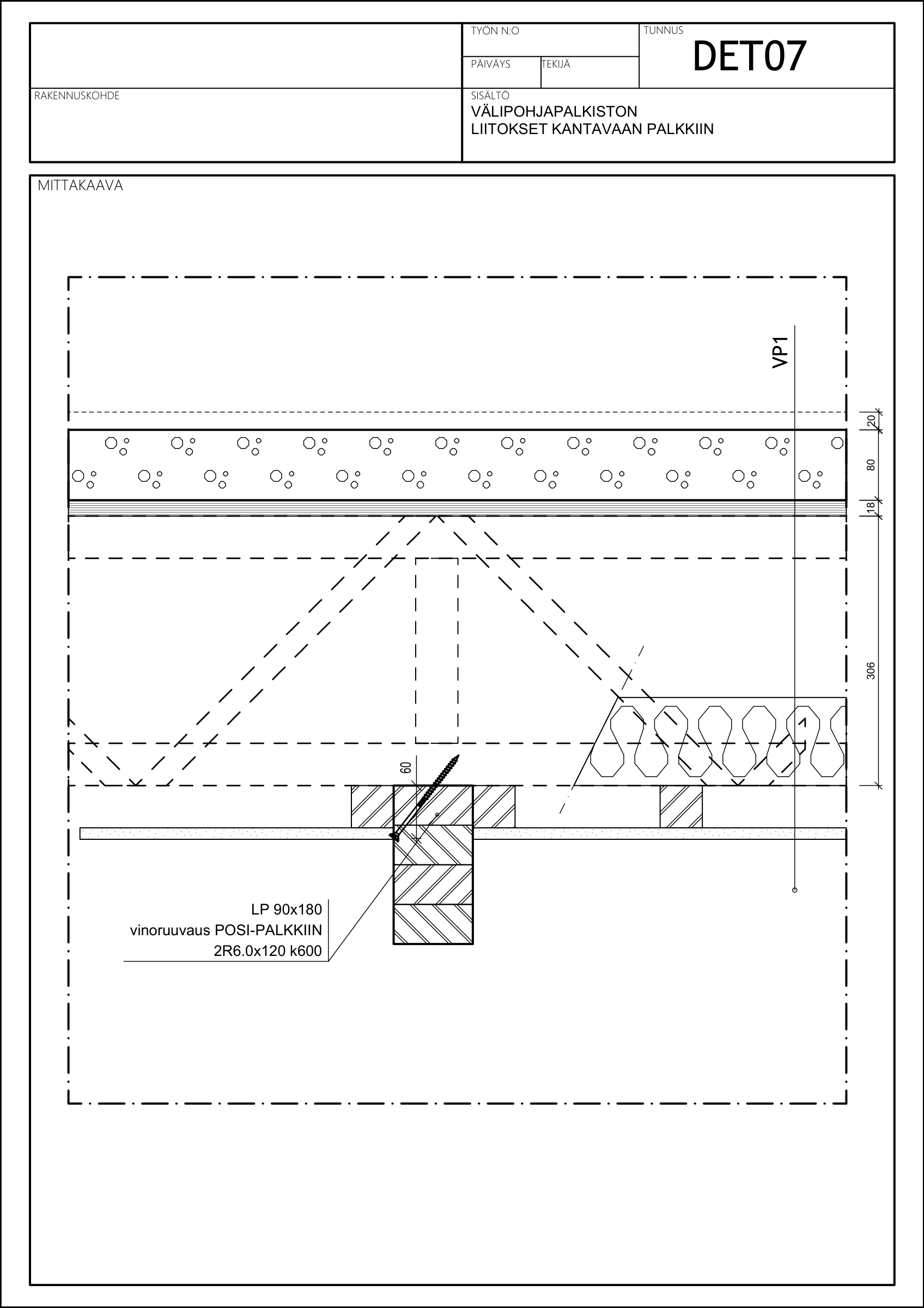

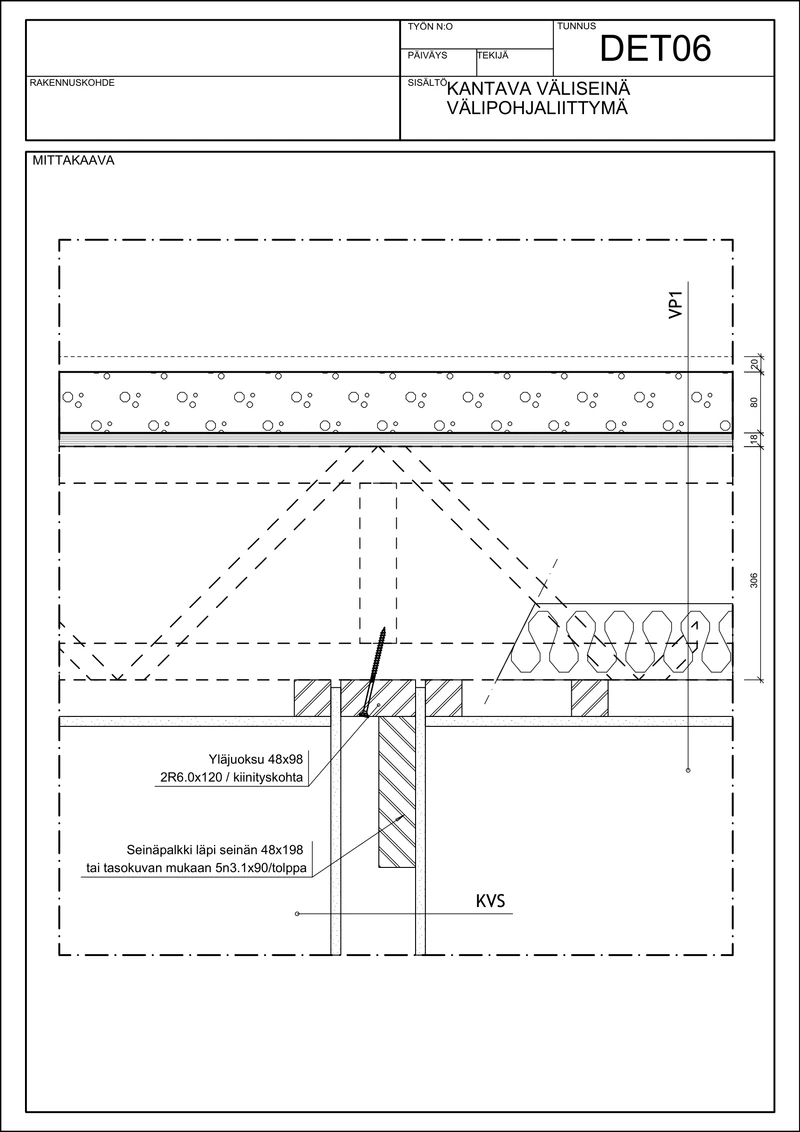

Liitosdetaljeissa esitetään välipohjan liittyminen ulkoseiniin, väliseiniin, kantaviin palkkeihin ja muihin rakenteisiin. Ne antavat palkistosuunnittelijalle liittymien suunnittelussa tarvittavat tiedot ja työmaalle ohjeet liitosten toteuttamiseen.

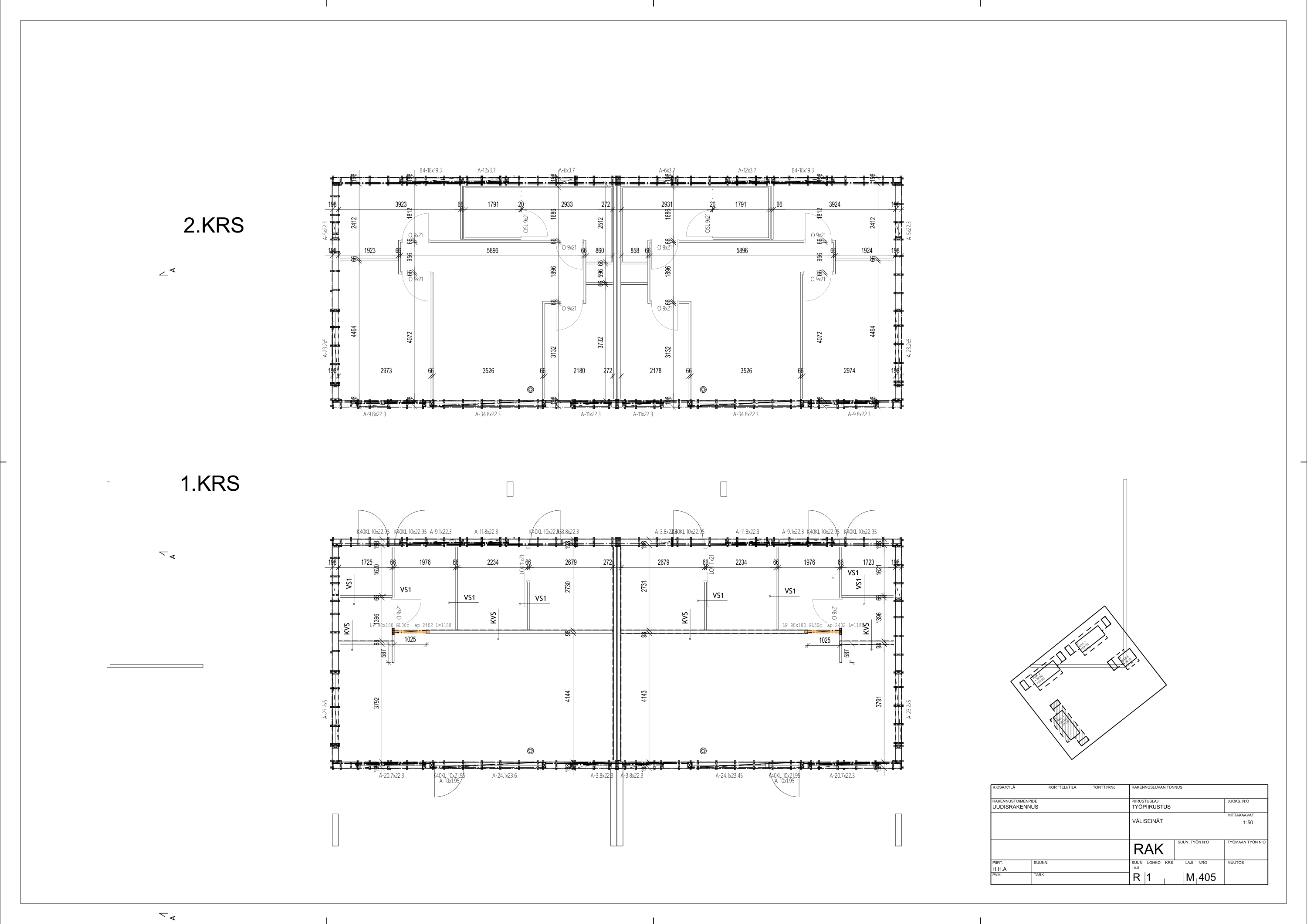

Väliseinien mittapiirustukset näyttävät työmaalle seinien ja aukkojen sijainnit mittoineen. Laadimme ne kohteisiin, joissa on väliseiniä.

Jos vastaavat käyttökelpoiset mittapiirustukset on jo laatinut esimerkiksi arkkitehti, hyödynnämme olemassa olevaa aineistoa.

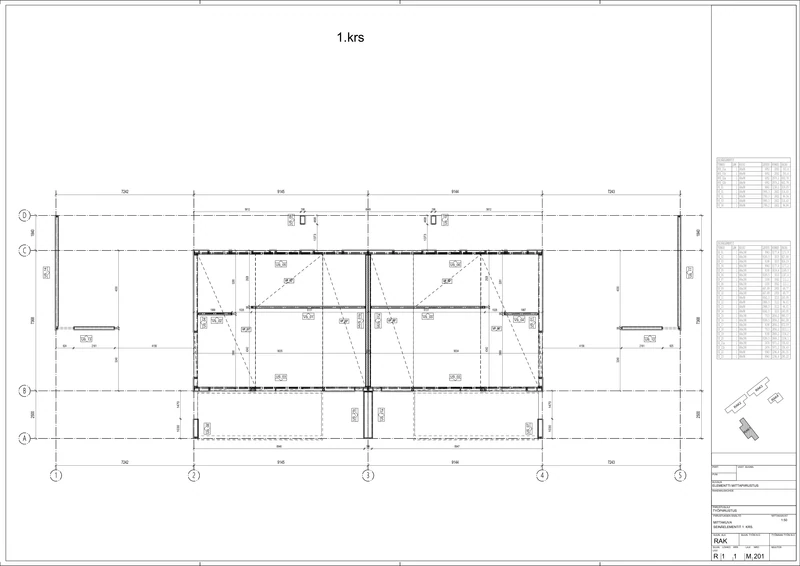

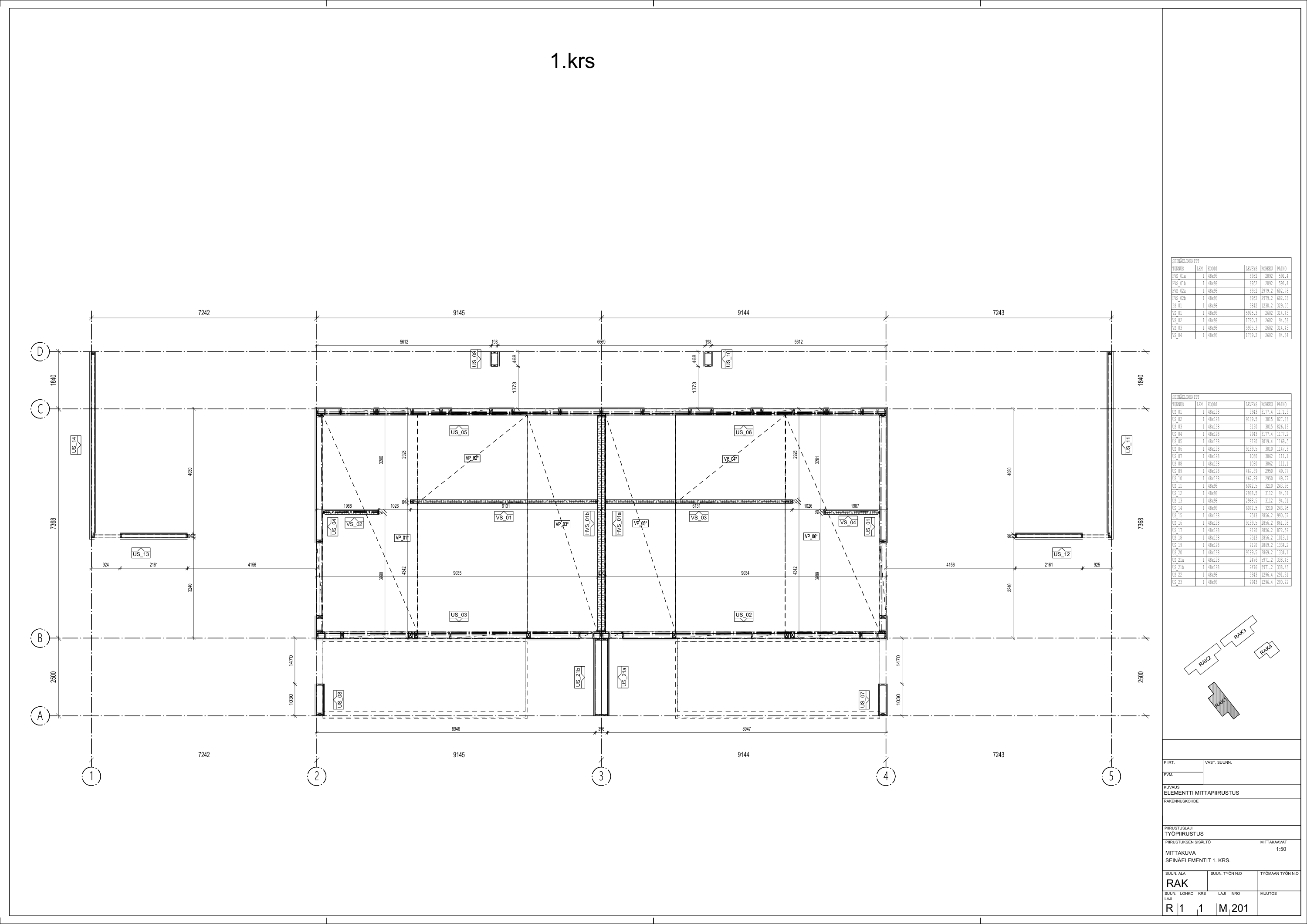

Kun kohteessa käytetään elementtejä, laadimme elementtisuunnittelijan tarvitsemat mittaohjeet. Niissä esitetään elementtien mitat, aukotukset, kuormitukset ja muut suunnittelussa tarvittavat tiedot.

Rakennesuunnitteluun kuuluvat myös muut toteutuksen tarvitsemat työkuvat, kuten lappeiden mittakuvat vesikatteen tilausta varten.

Erillisessä elementtisuunnittelussa valmistuspiirustuksia täydennetään tehtaan tuotantotavan mukaan esimerkiksi levytysten ja koolausten työvaihekuvilla ja luetteloilla.

Tutustu elementtisuunnittelun tuotantokuviin

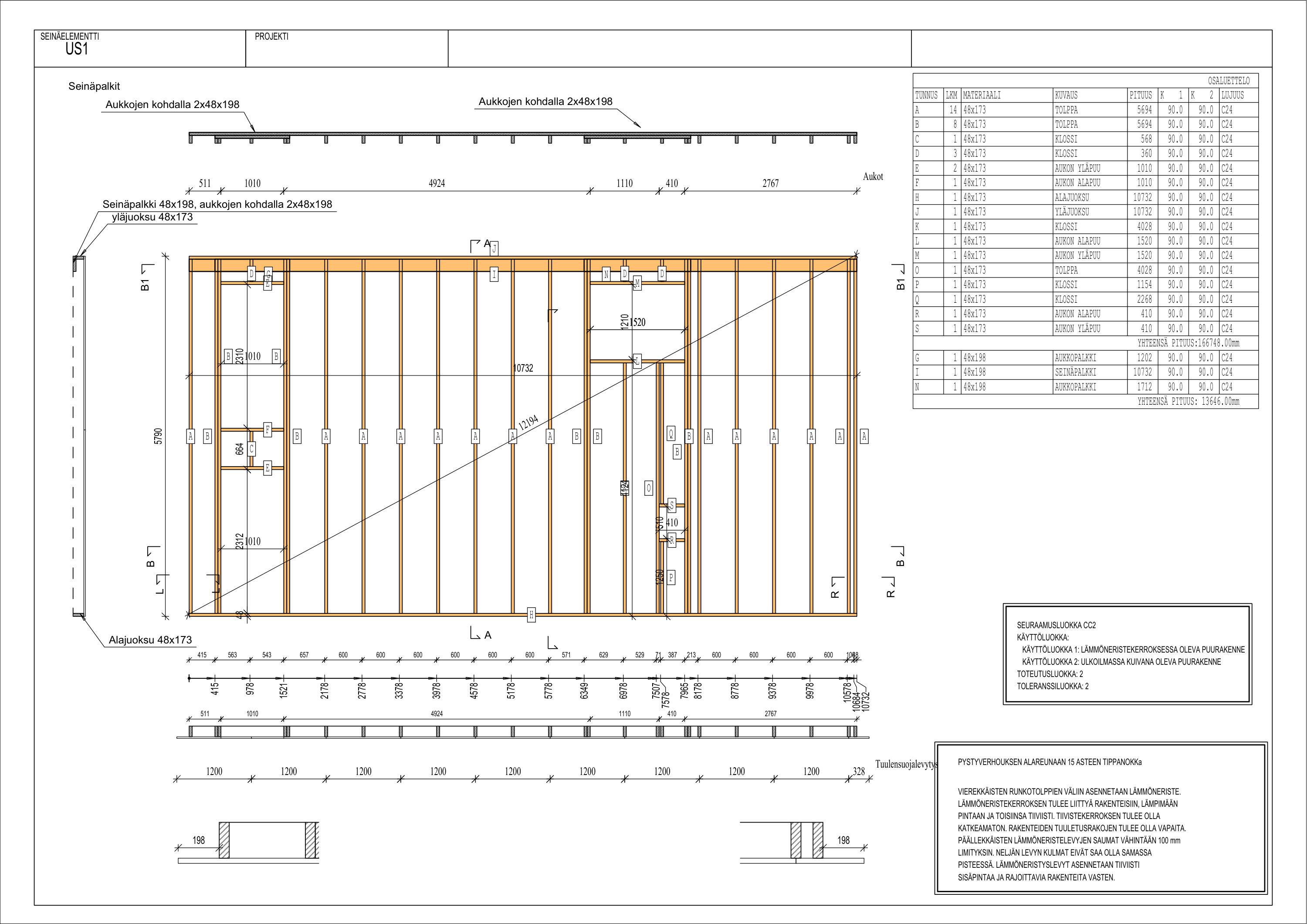

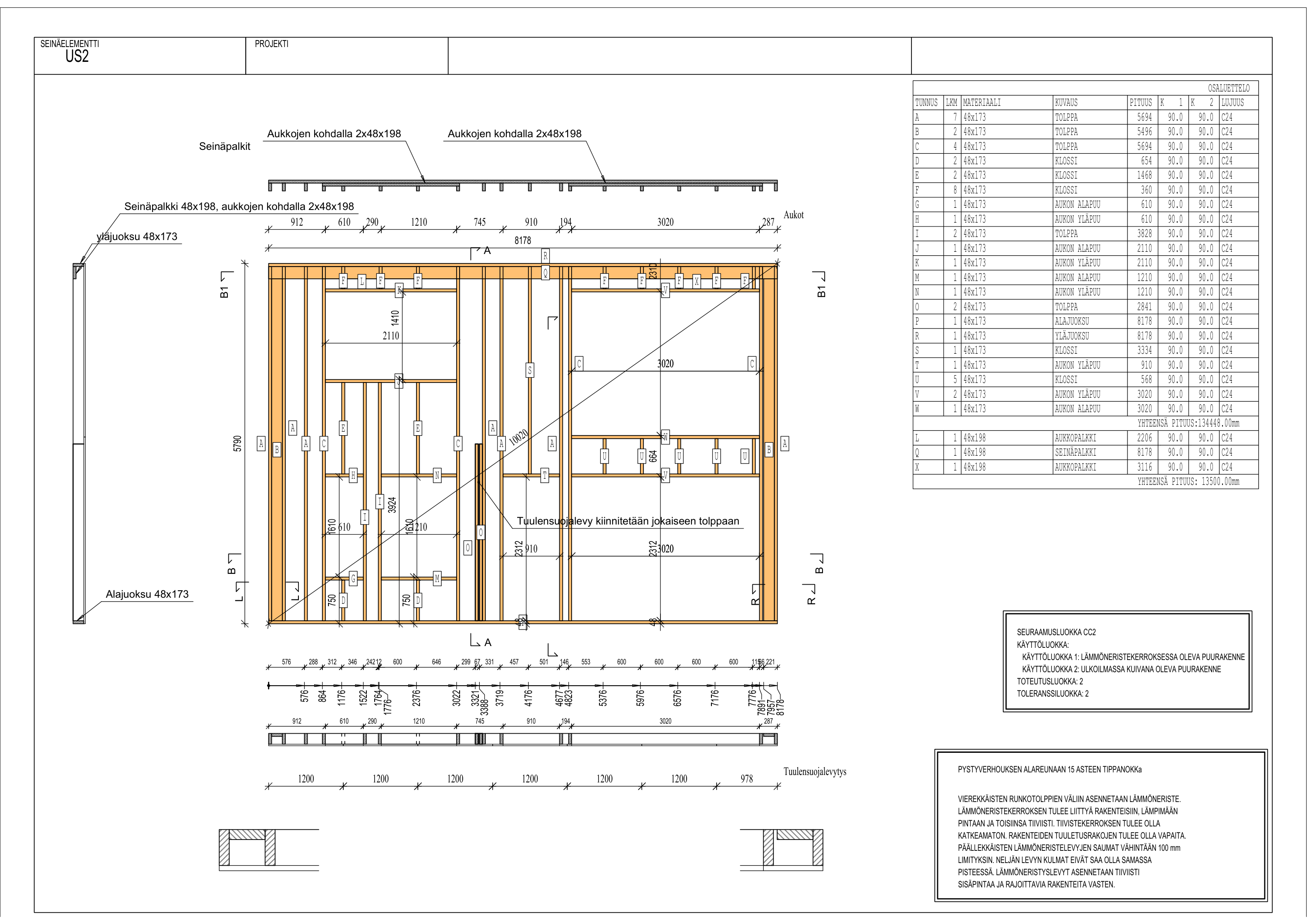

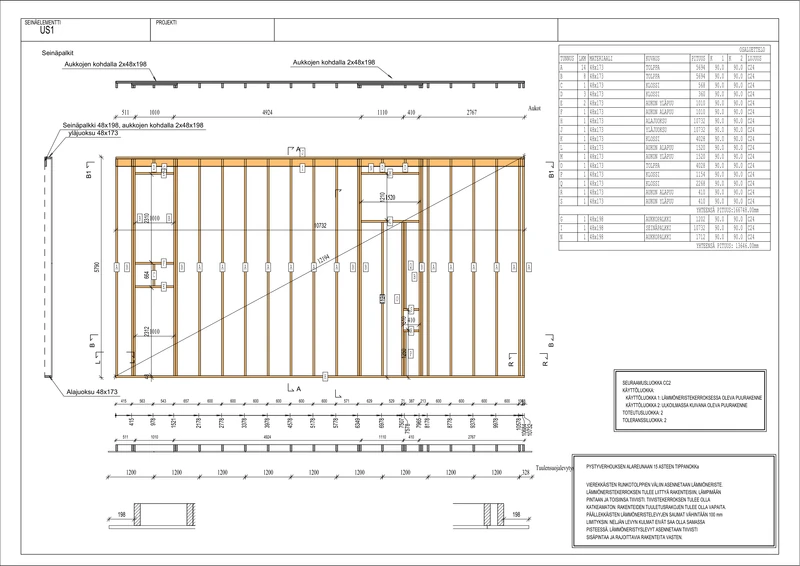

Puurunkorakennuksen rakennesuunnitelmiin kuuluvat aina seinien naamakuvat. Niissä seinä esitetään suoraan edestä: kuvasta näkyvät tolppien ja aukkojen paikat mittoineen, rungon muut osat sekä tolppa- ja osaluettelot.

Työmaa tai valmistaja saa tiedot seinän kokoamista ja materiaalihankintoja varten.

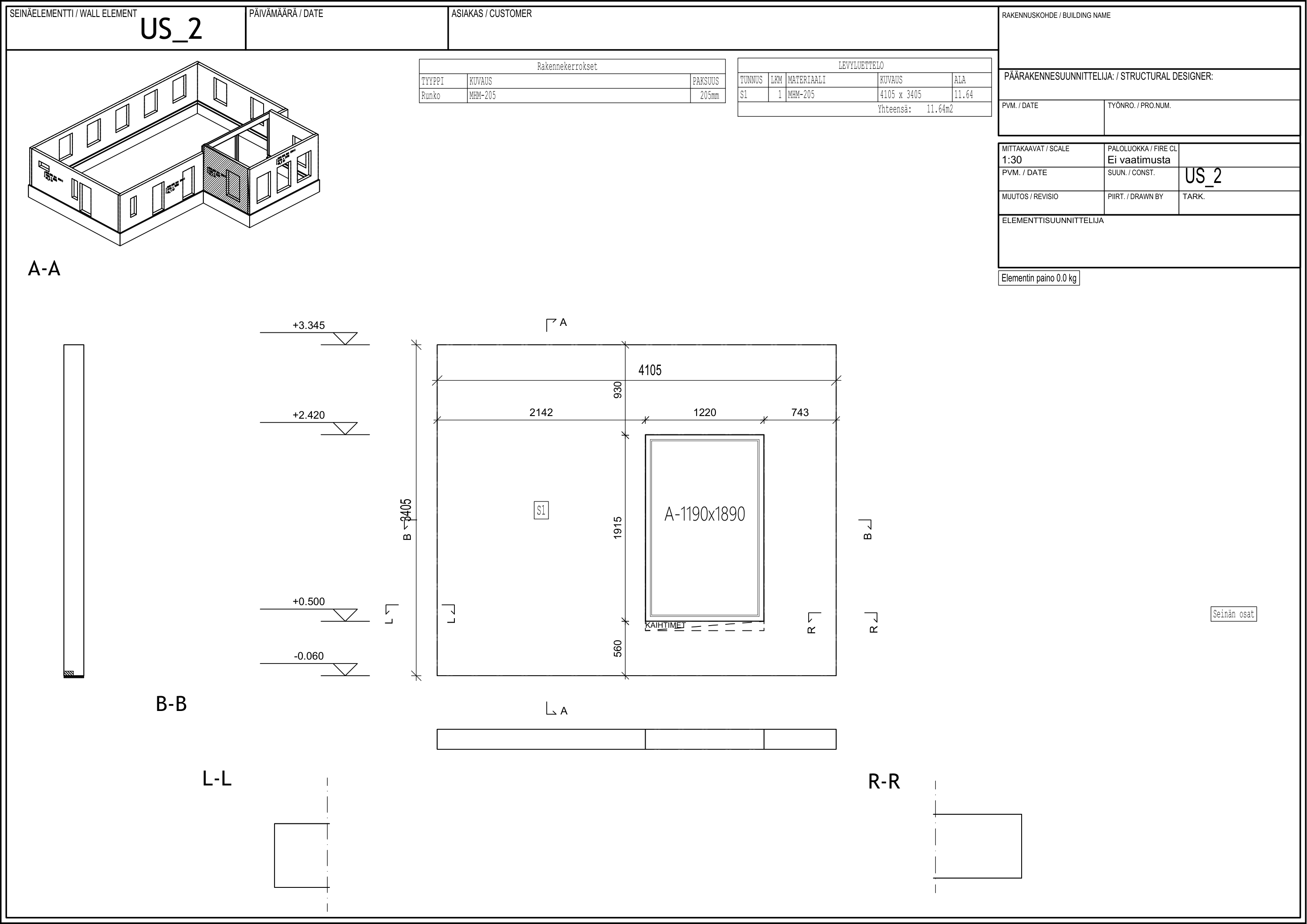

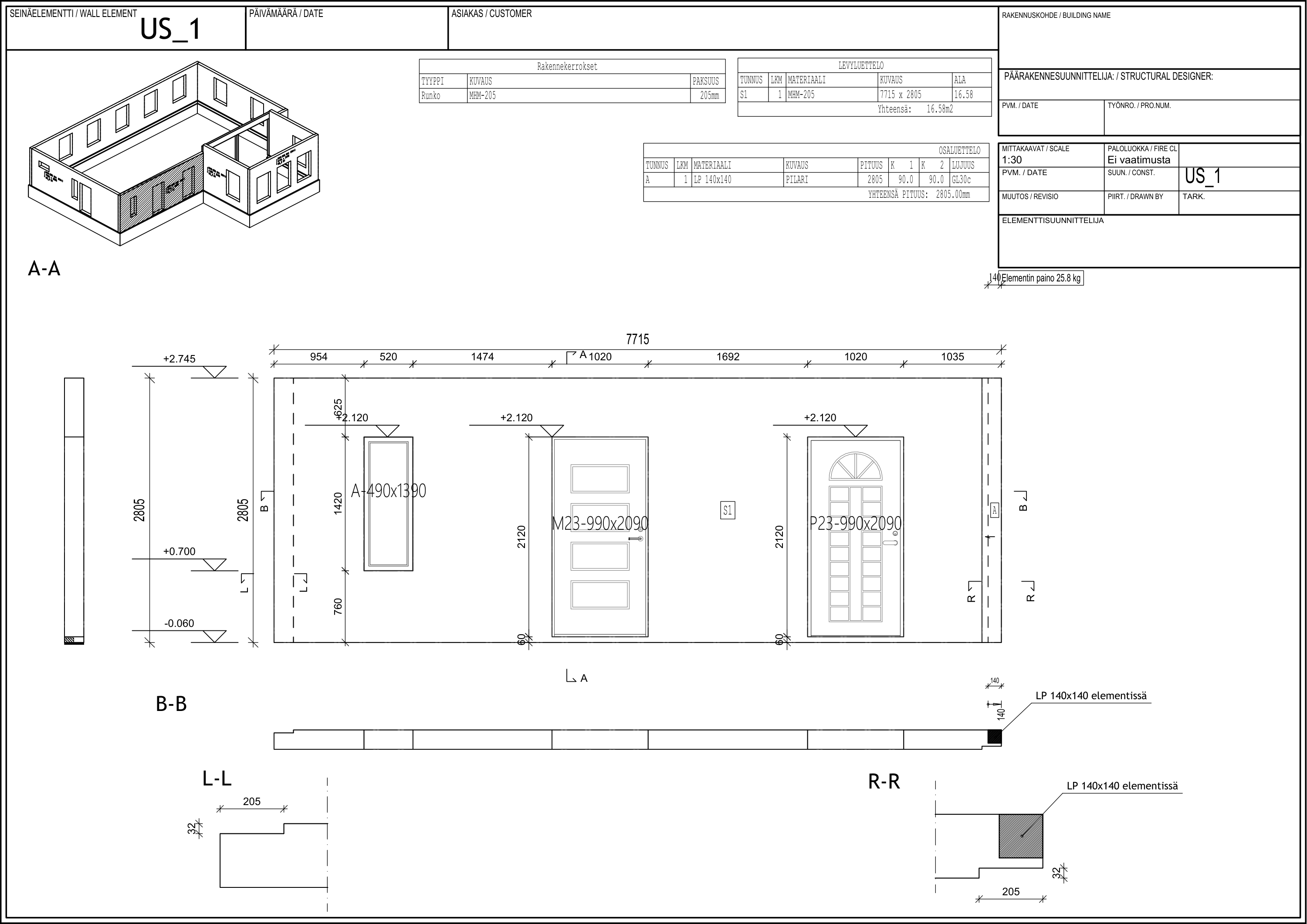

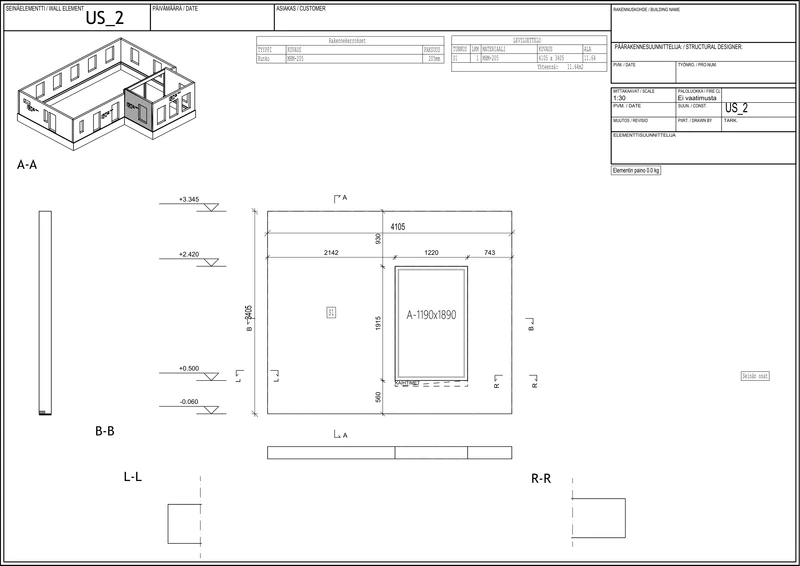

MHM-rakennuksen suunnitelmiin kuuluvat elementtitehtaalle toimitettavat seinien mittakuvat. Niissä esitetään seinien mitat, aukkojen koot ja sijainnit sekä tarvittavat leikkaukset ja muut valmistuksessa tarvittavat tiedot.

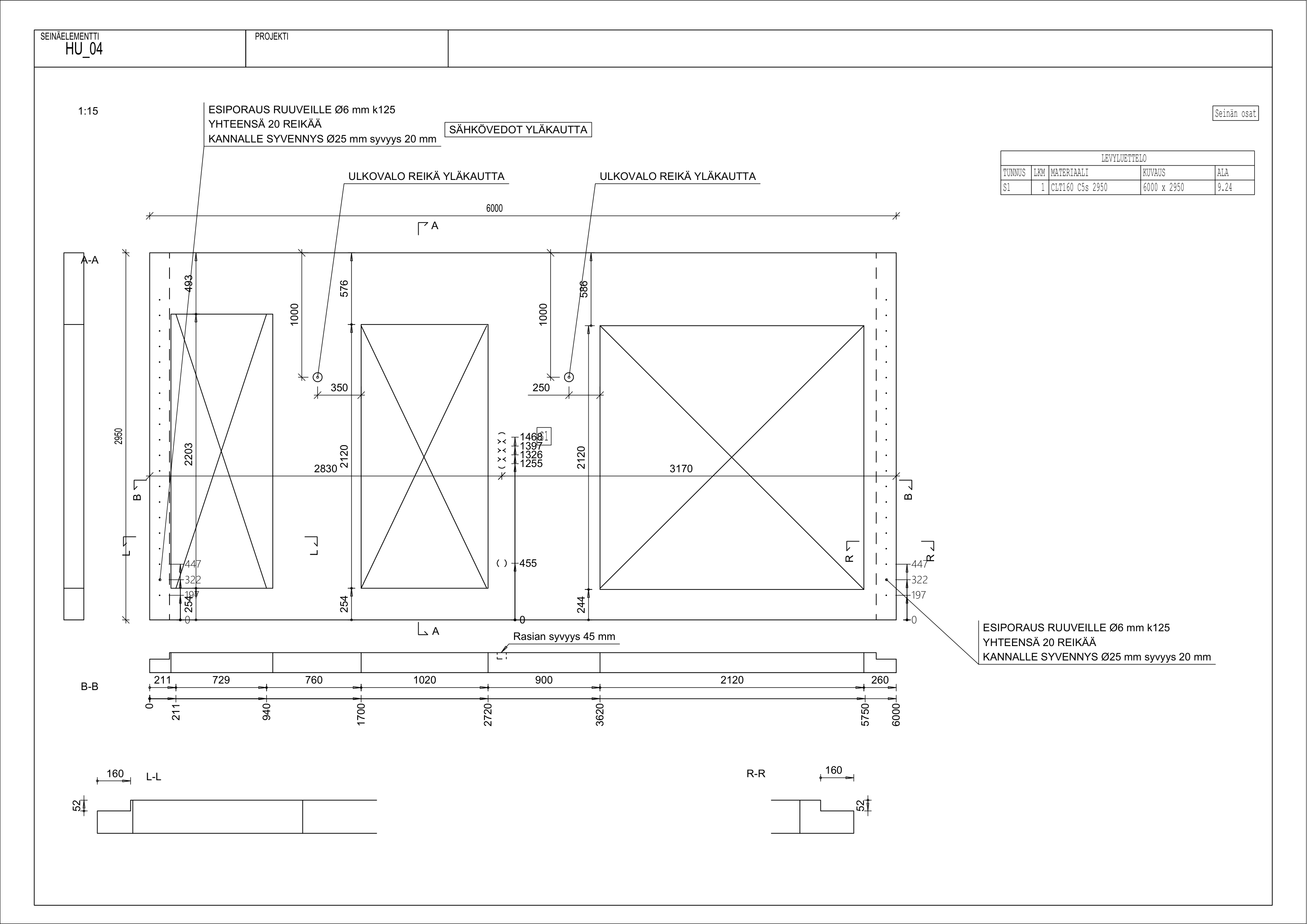

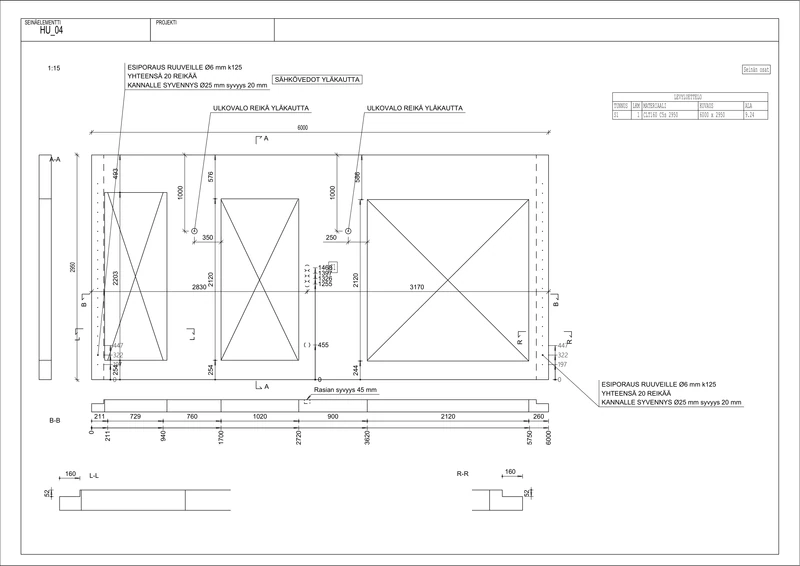

CLT-rakennuksen suunnitelmiin kuuluvat vastaavasti elementtitehtaan tarvitsemat seinien mittakuvat. Niistä näkyvät elementtien ja aukkojen mitat sekä kohteessa tarvittavat työstö- ja liittymätiedot.

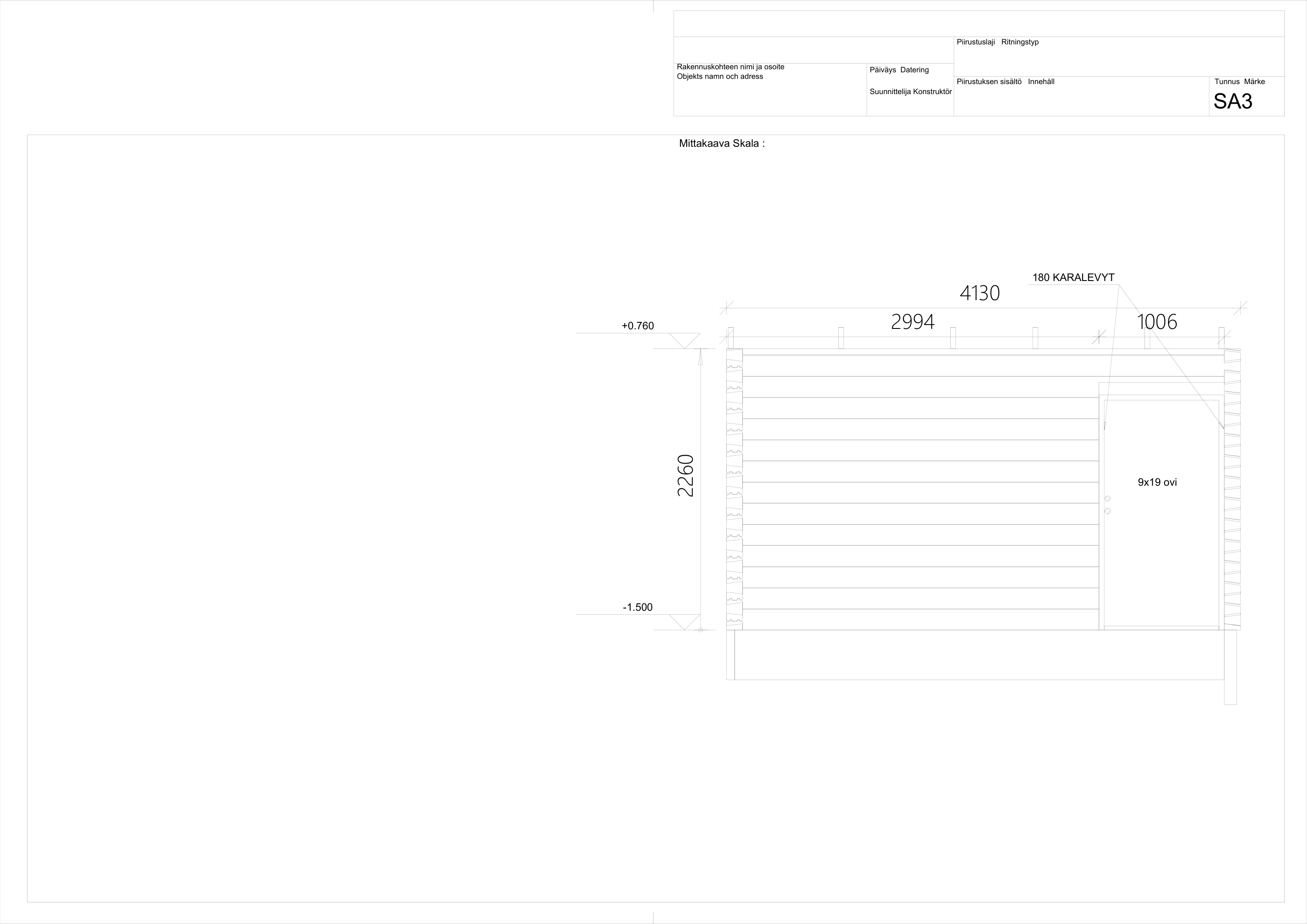

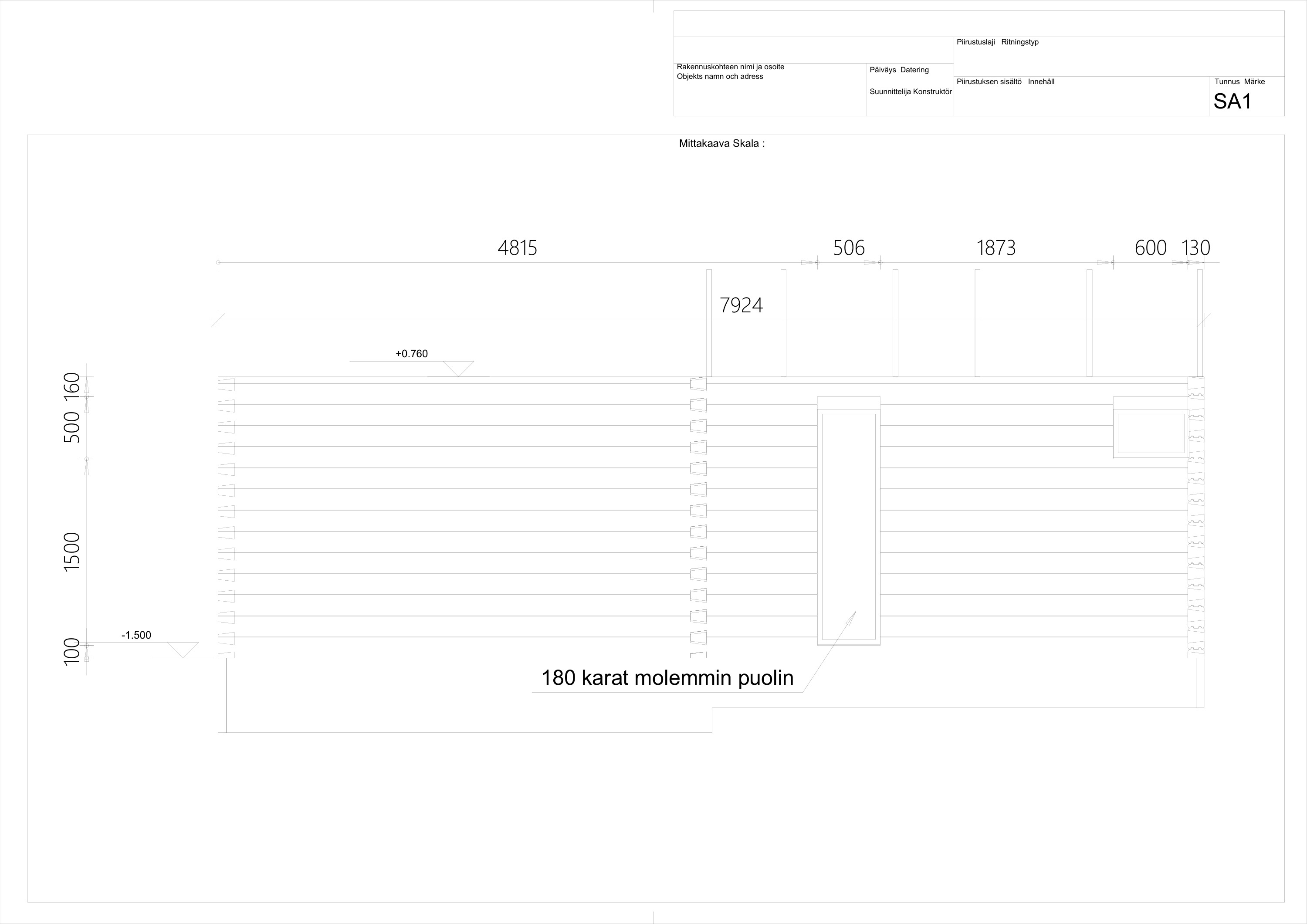

Hirsirakennuksessa laadimme hirsien valmistajan tai salvajan tarvitsemat seinien naamakuvat. Niissä esitetään seinien mitat, aukkojen paikat ja koot sekä valmistuksessa tarvittavat korkeus- ja liittymätiedot.

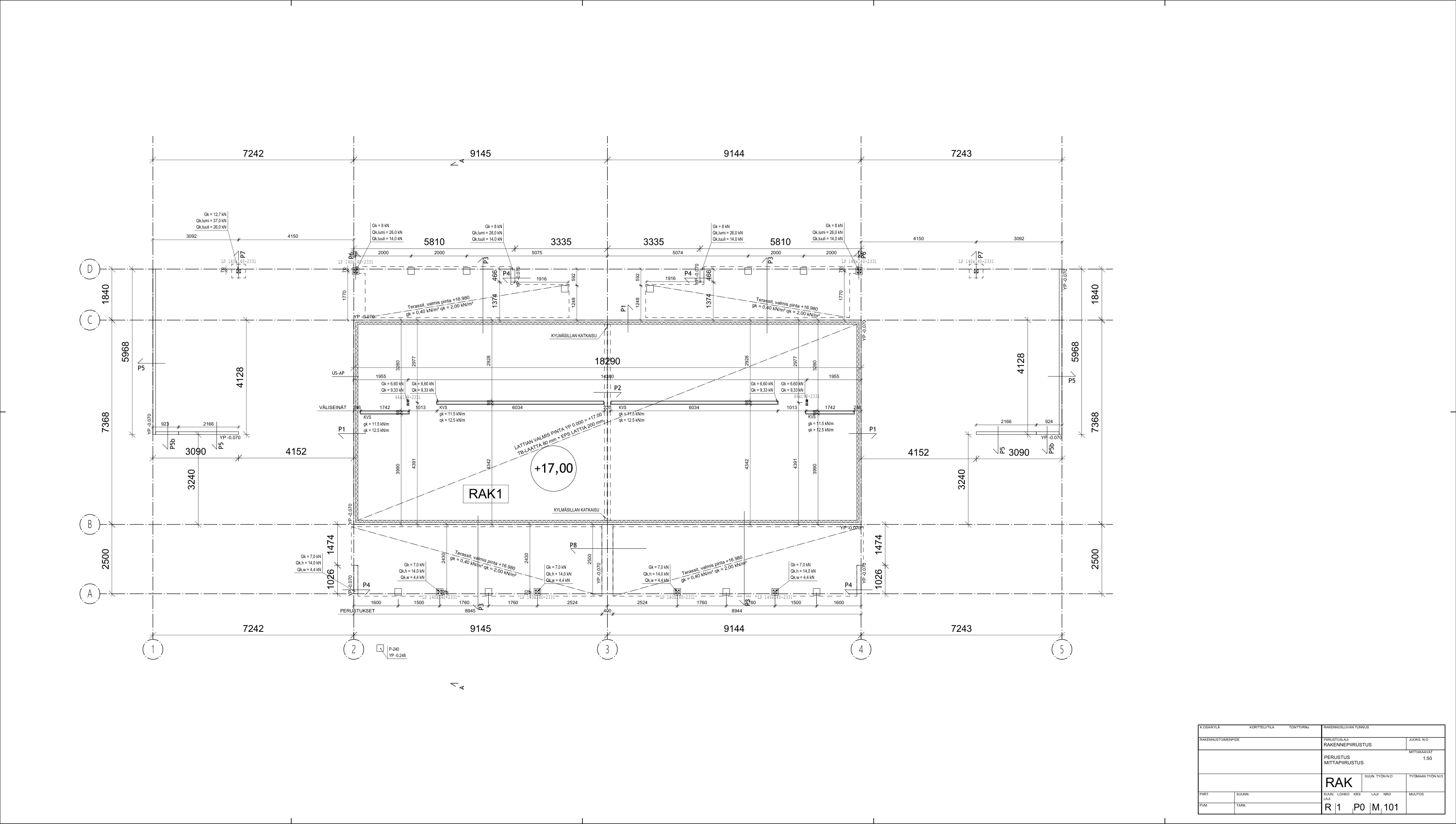

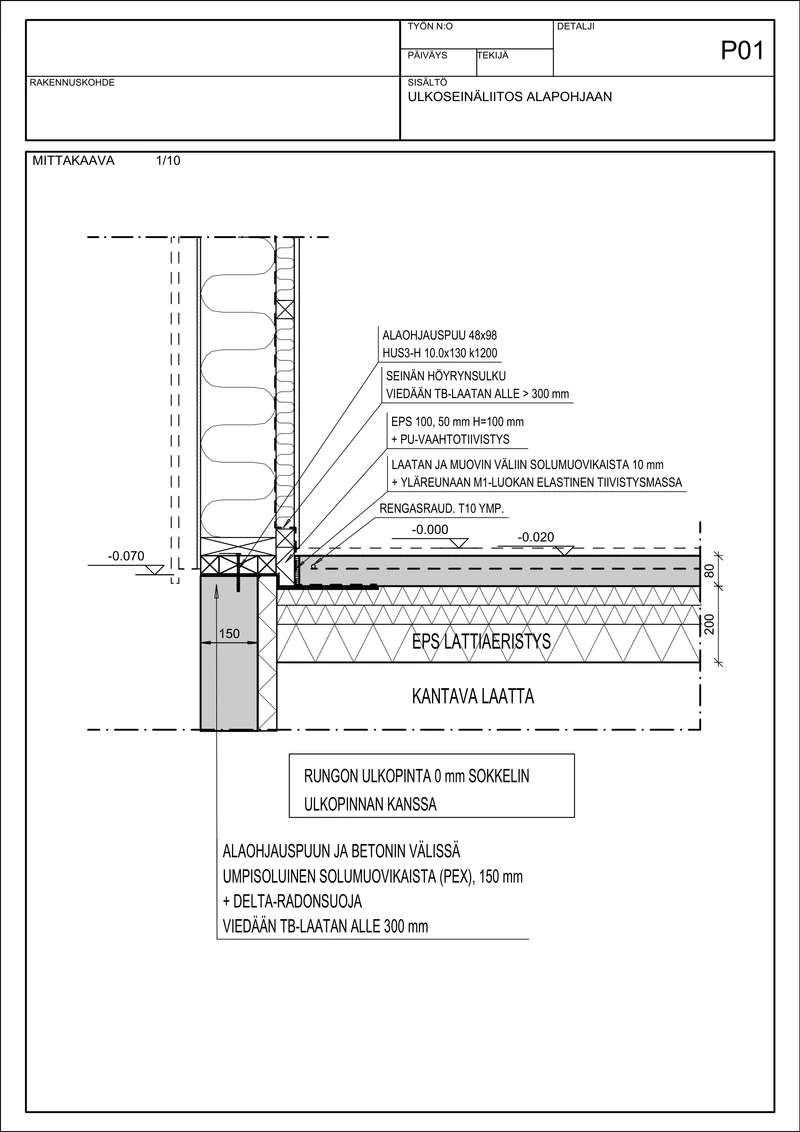

Mittaohjeeseen kuuluvat mittapiirustus ja tarvittavat liitosdetaljit. Niiden perusteella perustussuunnittelija voi suunnitella perustukset yhteensopiviksi rakennuksen rungon kanssa.

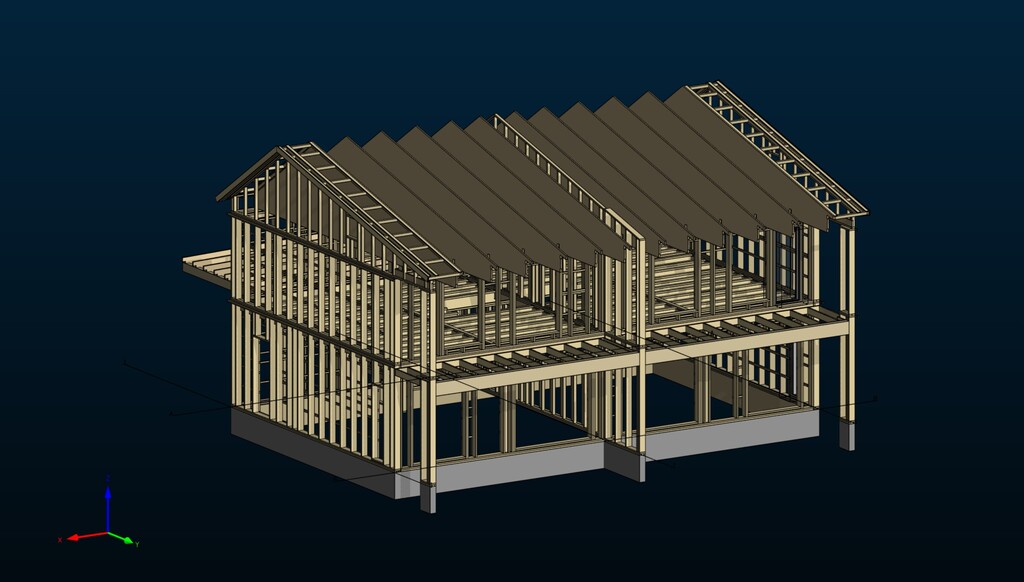

Toimitamme lähtötietoja myös DWG-muodossa tai IFC-tietomallina, jolloin tieto siirtyy sähköisesti suunnittelijalta toiselle.
