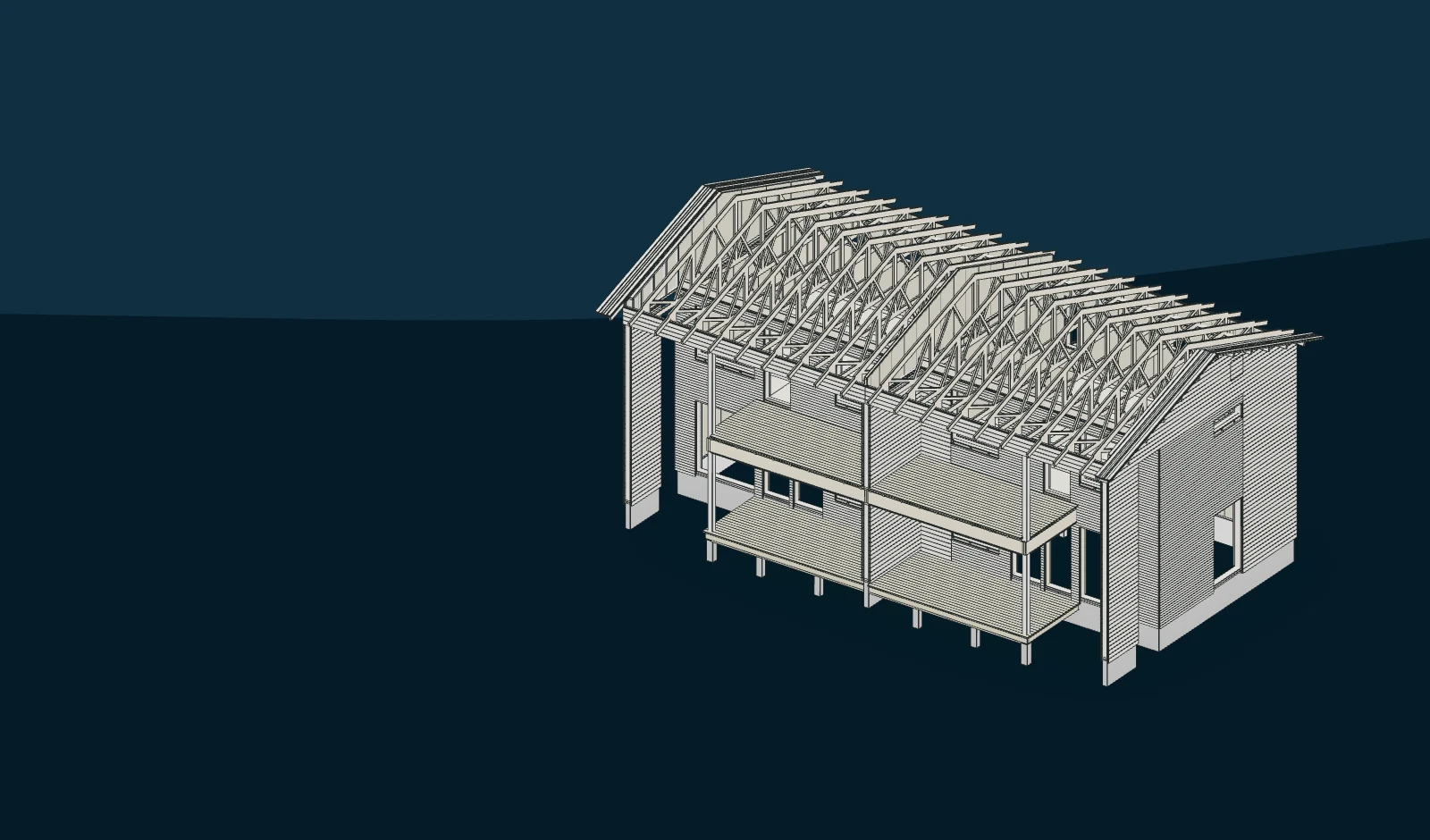

Vantaan paritalon rakennemalli tummansinisellä maisemataustalla

Referenssiesittely

PuurakennesuunnitelmatVantaalle.

Kuusi paritaloa · Rakenne- ja elementtisuunnittelu

Ajatuksesta kantavaksi rakenteeksi.

Elementtirakentaminen lähtökohtana

Pitkälle valmiiksi jo tehtaalla.

Laadimme Vantaalle kuuden paritalon puurakennesuunnitelmat ja elementtien tuotantokuvat. Hankkeeseen kuului kaksikerroksisia ja puolitoistakerroksisia paritaloja, yhteensä 12 asuntoa. Rakennesuunnittelun vaativuusluokka oli vaativa.

Asiakas halusi rakennusten osat mahdollisimman pitkälle valmiiksi elementtitehtaalla. Tämä huomioitiin jo rakenneratkaisuissa: seinien lisäksi myös parvekkeet, päätyräystäät ja päätykolmiot suunniteltiin elementteinä toteutettaviksi.

Rakennukset: 6 paritaloa
Asuntoja: 12
Suunnitteluvuosi: 2020

Tutki paritalon rakenteita.

Mallissa on yksi hankkeen kuudesta paritalosta. Avaa kuva ja tutustu sen rakenteisiin lähempää.

Poiminta rakennesuunnittelusta

Parveke valmiiksi jo tehtaalla.

Parvekkeelta toivottiin keveyttä, edullisuutta ja helppoa valmistusta. Myös vedeneristys haluttiin tehdä tehtaalla.

Suunnittelimme kantavan rakenteen poikittaisista kertopuupalkeista ja ratkaisimme vedeneristyksen palkkien väliin asennettavalla kattohuovalla. Näin parveke voitiin suunnitella pitkälle valmiiksi valmistettavaksi elementiksi.

Parvekkeen valmis pinta, otsa ja alapuolinen verhous rakennemallissa — Parvekkeen rakenteet ja valmiit pinnat rakennemallissa.

Ratkaisu tarkentuu piirustuksessa

Myös asennusliittymät mietittiin valmiiksi.

Asiakas toivoi palkkikenkiä välttävää kiinnitystä. Suunnittelimme poikittaispalkkien liitoksen reunapalkkiin vinoruuveilla. Kiinnityksiä ja vedeneristyksen ylösnostoja varten reunalautoja jätettiin työmaalla asennettaviksi.

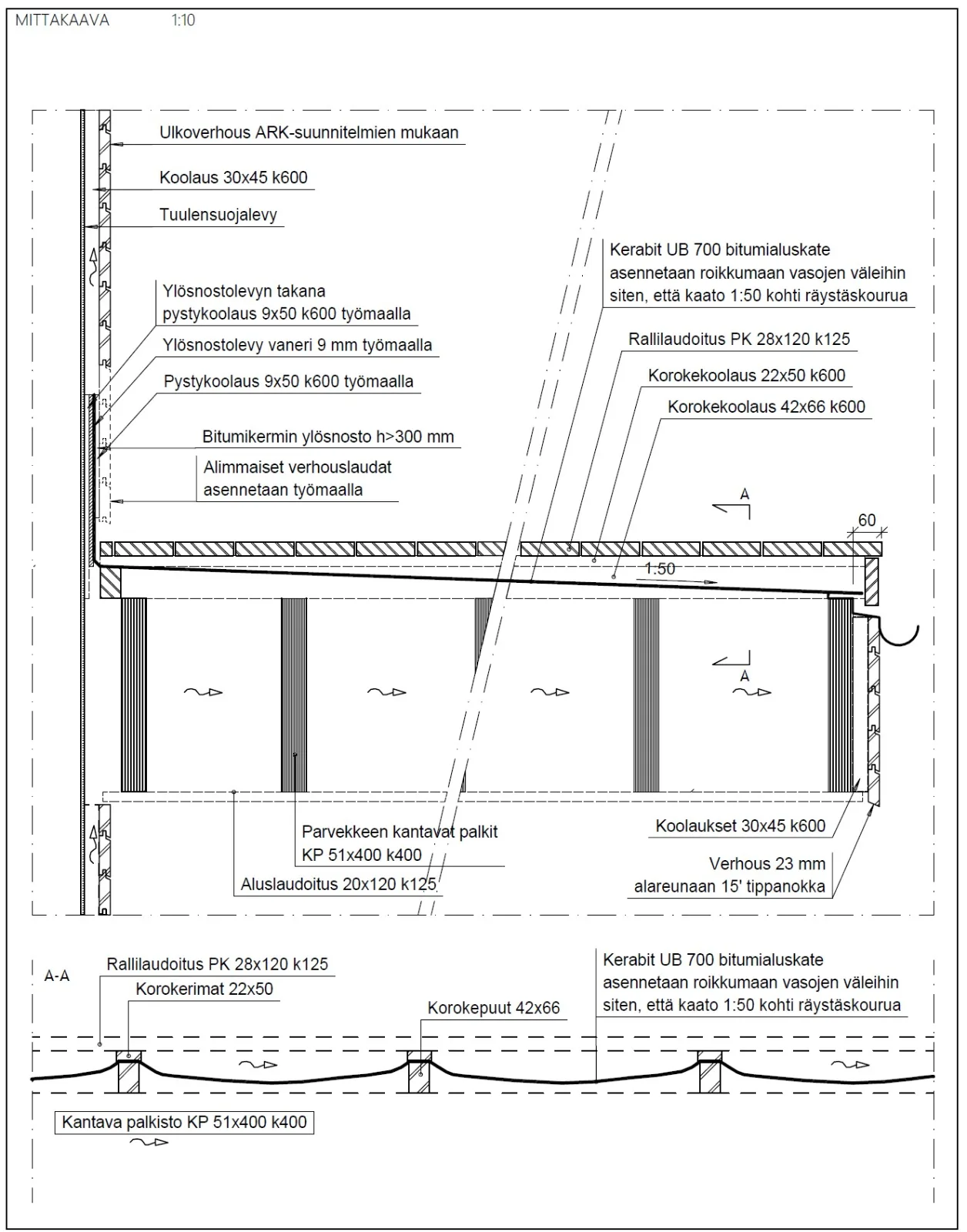

Parvekkeen rakenneleikkaus: kertopuupalkisto, kattohuopa palkkien välissä ja veden johtaminen räystäskouruun — Kantava palkisto, vedeneristys ja vedenpoiston periaate samassa rakenneleikkauksessa.

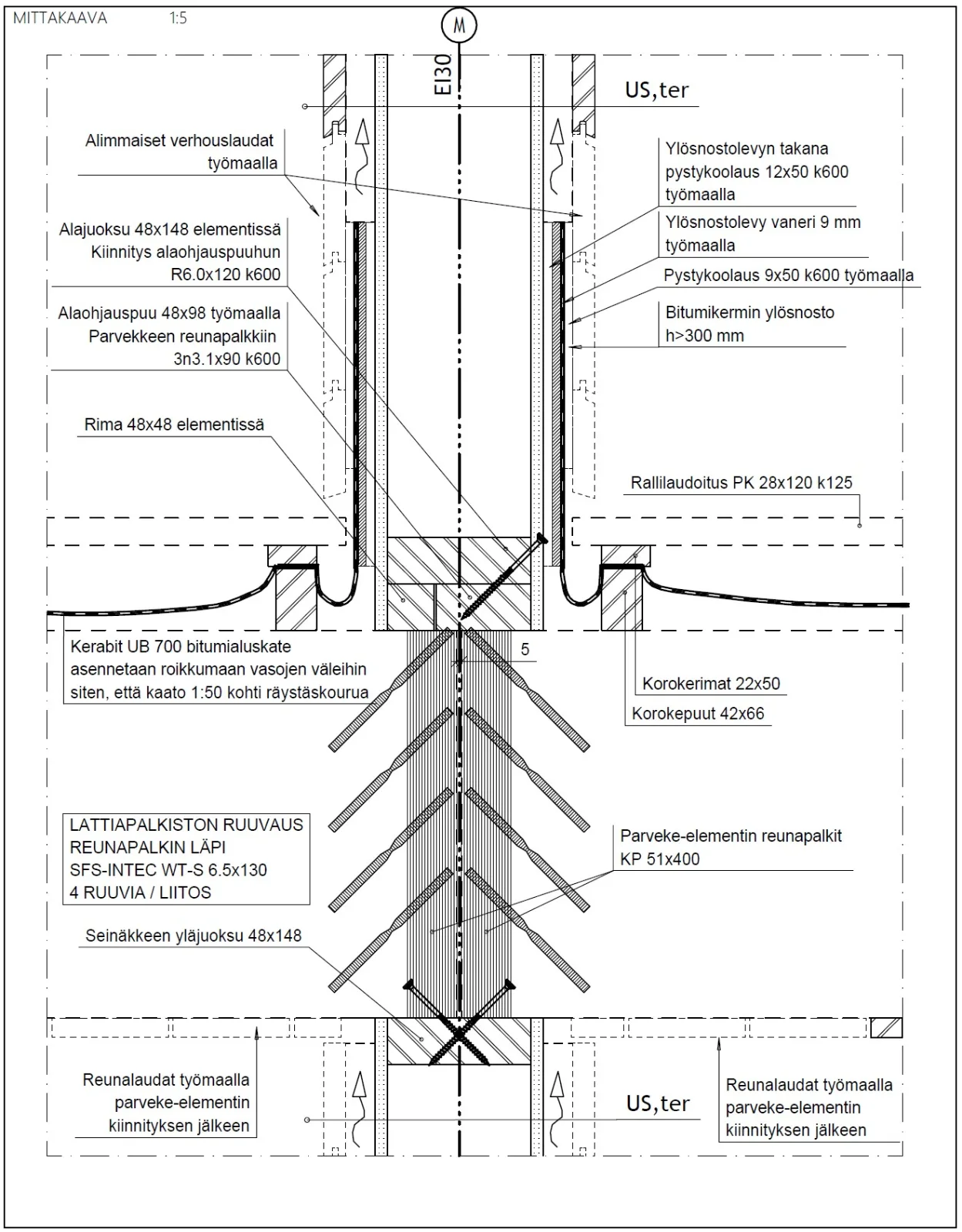

Parveke-elementin reunaliittymä, vinoruuvikiinnitys ja vedeneristyksen ylösnostot — Elementin kiinnitys, vedeneristyksen liittymät ja työmaalla viimeisteltävät osat.

Rakenteista tuotantoon

Esivalmistus ulottui räystäisiin asti.

Päätyräystäiden, päätykolmioiden ja ristikoiden kantojen rakenteet suunniteltiin niin, että ne voitiin toteuttaa elementteinä. Rakennesuunnittelu määritteli ratkaisut; elementtisuunnittelussa laadimme niistä tuotannossa tarvittavat kuvat.

Seinäelementtien kuvasarja näyttää erikseen, miten tilaajan toiveet vaikuttivat tuotantokuvien sisältöön.

Tutustu kohteen elementtisuunnitteluun

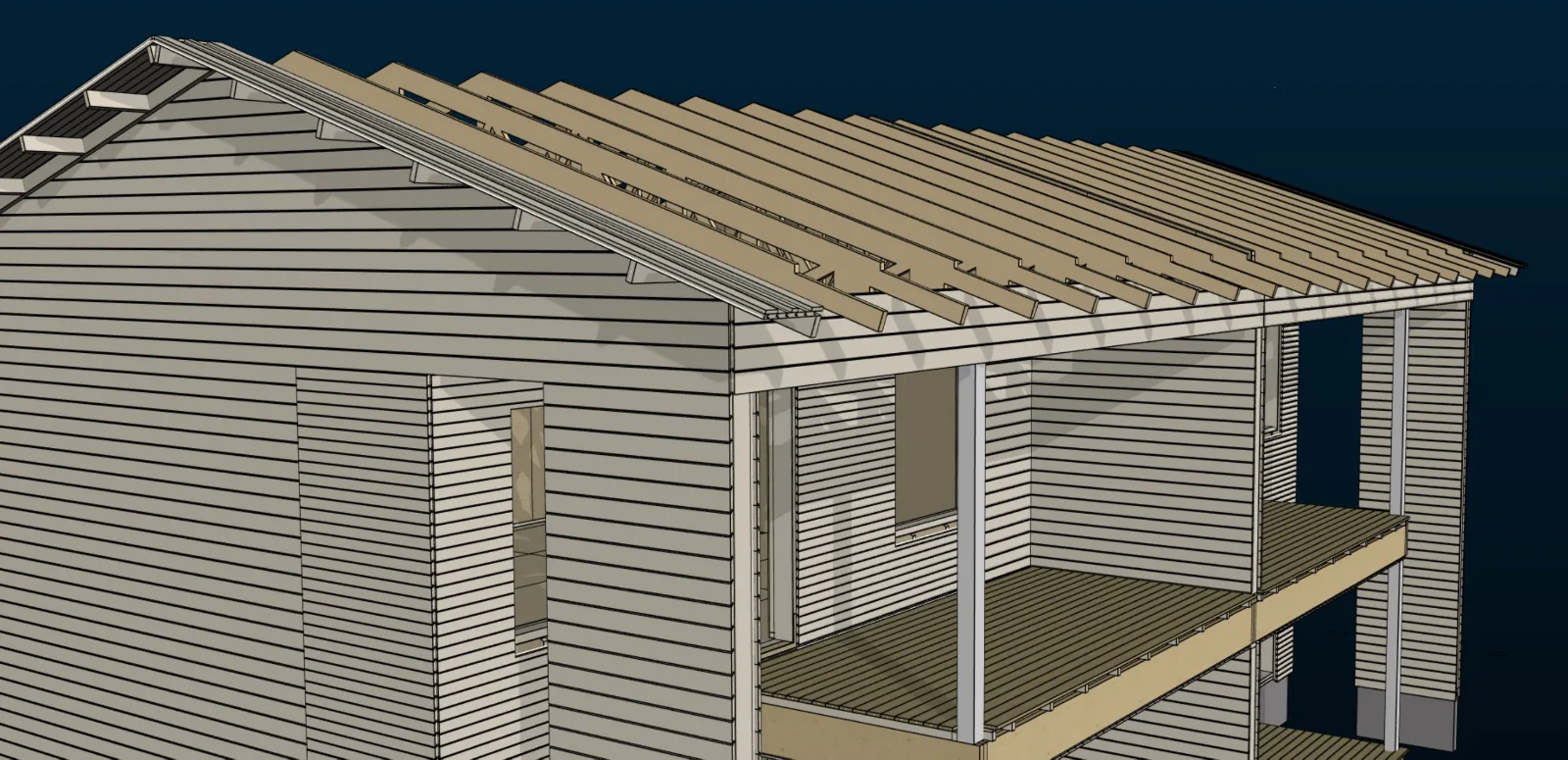

Puurakennuksen päätykolmio ja räystäät mallinnettuina elementtivalmistusta varten — Pääty- ja räystäsrakenteet osana esivalmistuksen suunnittelua.
