Elementtisuunnittelun referenssi
Puuelementit,Vantaa.
Tuotantokuvat tilaajan työskentelytapaan.
Rakennesuunnitelmista valmistuksen kuviksi.
Oma tehtävämme
Elementtikuvat tuotannon tarpeisiin.
Laadimme Vantaan 12 asunnon hankkeeseen sekä rakenne- että elementtisuunnitelmat. Tässä esittelemme elementtisuunnittelun osuutta: valmiiden rakenneratkaisujen esittämistä valmistuksen tarvitsemiksi kuviksi.
Asiakas halusi seinäelementit sisäpintoja myöten mahdollisimman pitkälle valmiiksi tehtaalla. Sovitimme kuvien sisällön ja esitystavan tähän tuotantotapaan.
Voit tilata meiltä myös pelkät elementtikuvat, kun hankkeesi rakennesuunnittelupuoli on jo kunnossa.
Yksi seinäelementti, eri työvaiheet
Kuvat siinä muodossa, jota tekijät tarvitsevat.
Alla on saman elementin kuvia tilaajan kanssa sovitulla sisällöllä. Rungon, koolausten ja pintakerrosten erilliset näkymät jäsentävät tietoa valmistuksen työvaiheisiin. Määräluettelot täydentävät kuvia osien ja materiaalien tiedoilla.
Rungon mitat ja osat.
Runkokuvassa esitetään tolpat ja palkit, aukot, osatunnukset sekä valmistuksessa tarvittavat mitat. Leikkaukset täydentävät elementin kuvausta.

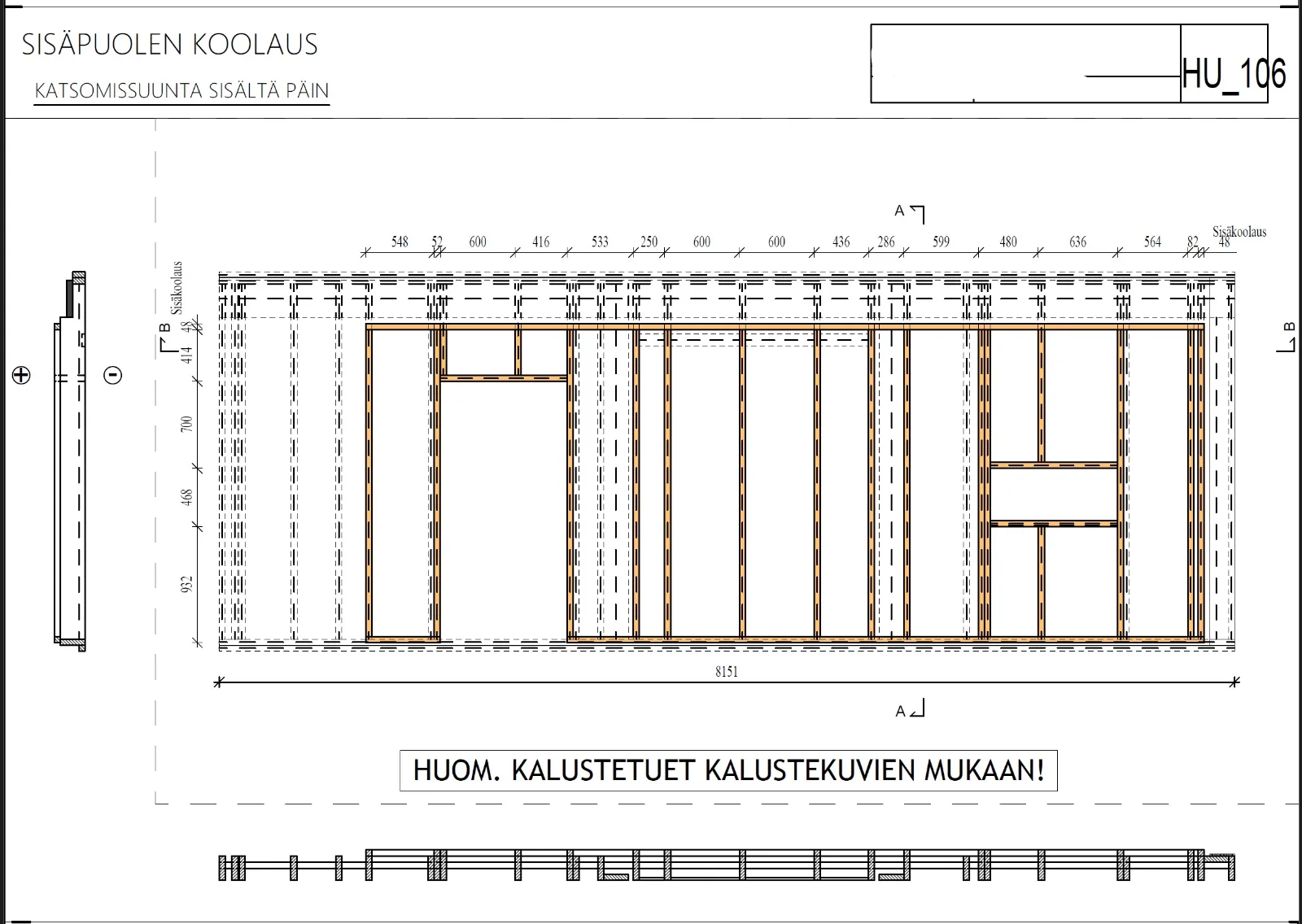

Koolaukset käyttötarkoituksen mukaan.
Sisäpuolen koolaus esitetään omana kuvanaan. Tässä tilaajan toivomassa esitystavassa mukana ovat myös kalusteiden kiinnityksiä varten tarvittavat tuet.

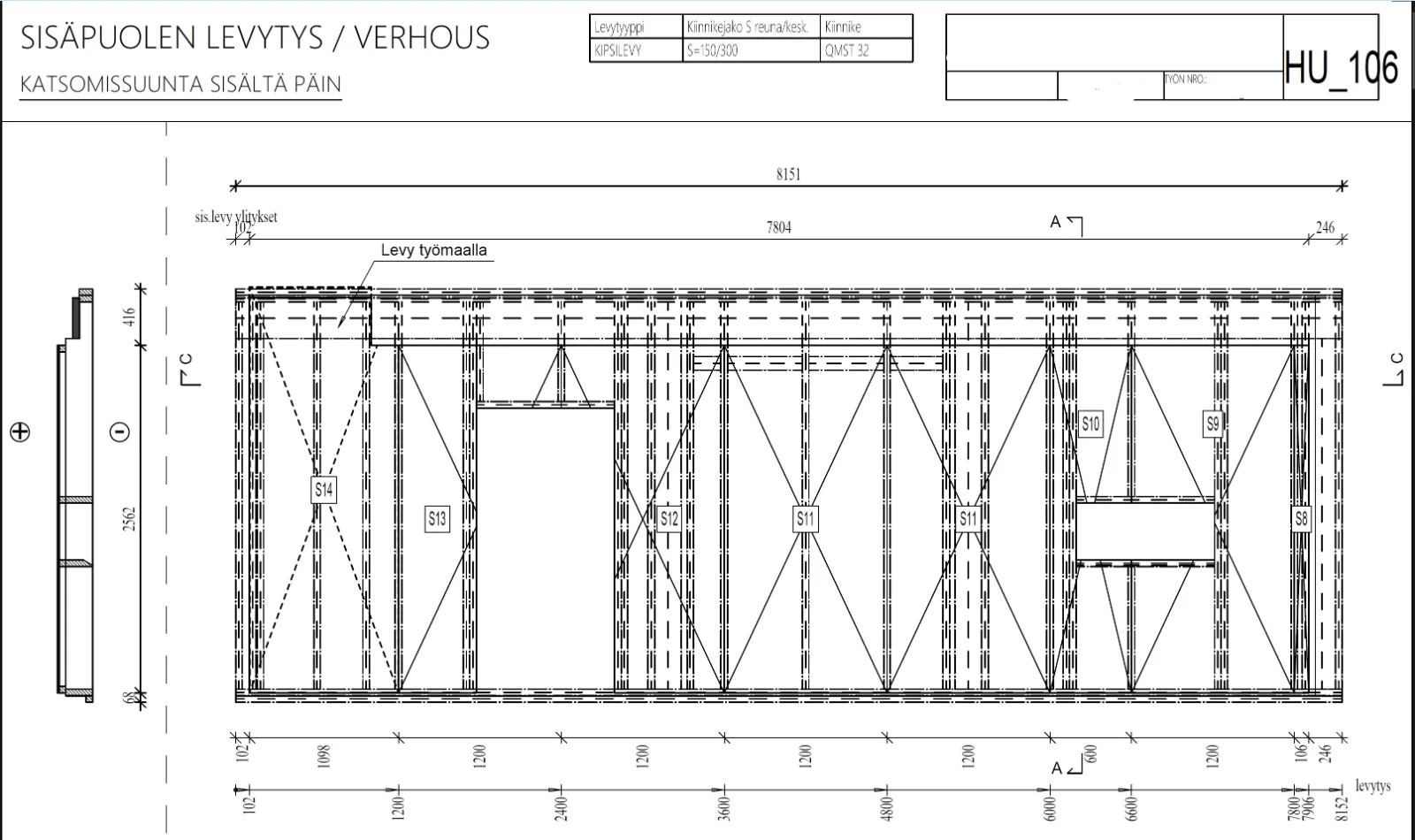

Myös sisäpinnat valmiiksi.
Asiakas halusi seinät mahdollisimman pitkälle valmiiksi tehtaalla. Sisäpuolen levytys esitettiin omana tuotantokuvanaan levyjakoineen ja aukkoineen.

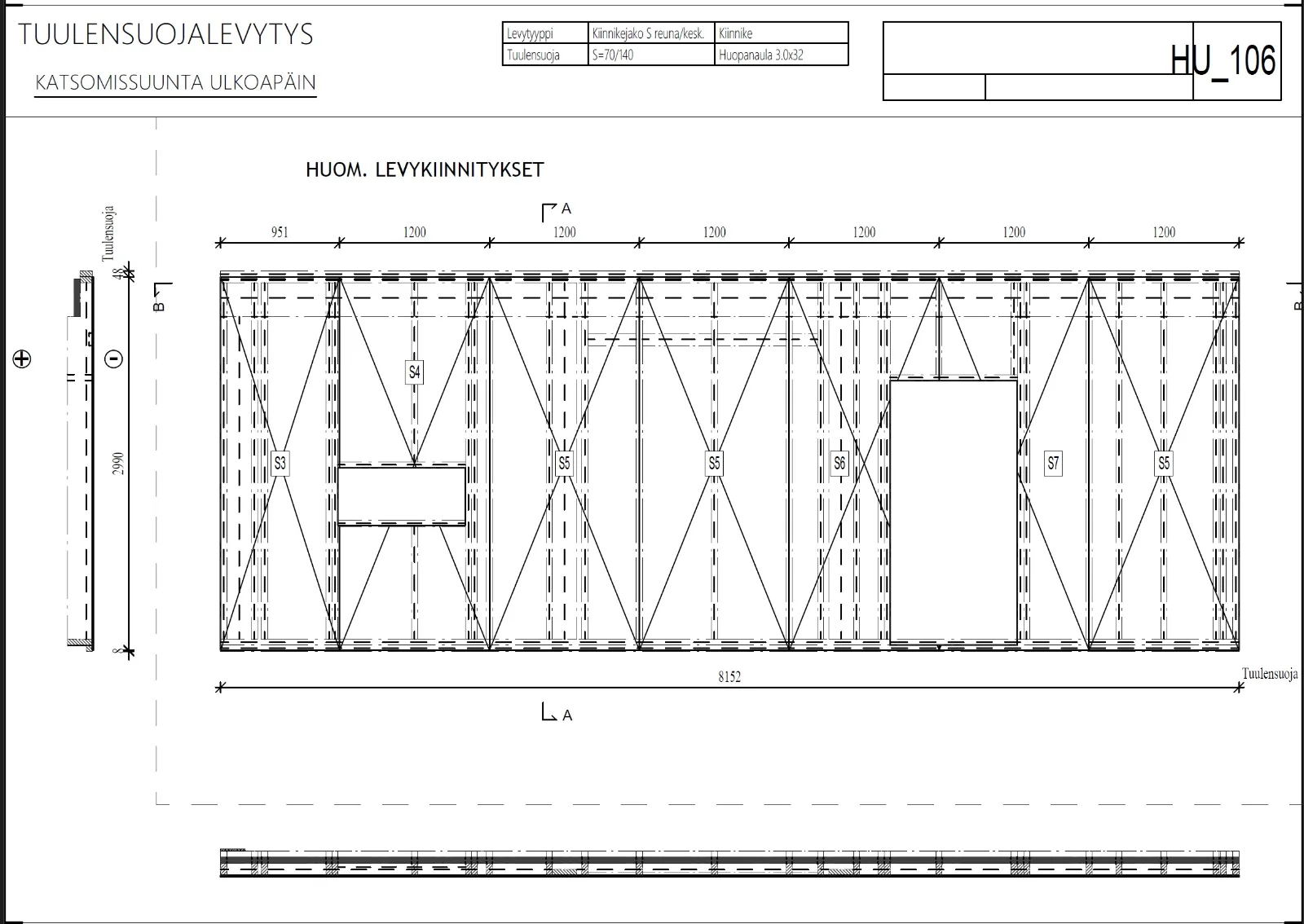

Levyt omassa kuvassaan.
Tuulensuojalevyjen jako ja aukot näkyvät erillisessä kuvassa. Saman elementin eri kerrokset voidaan esittää valmistuksen työvaiheiden mukaan.

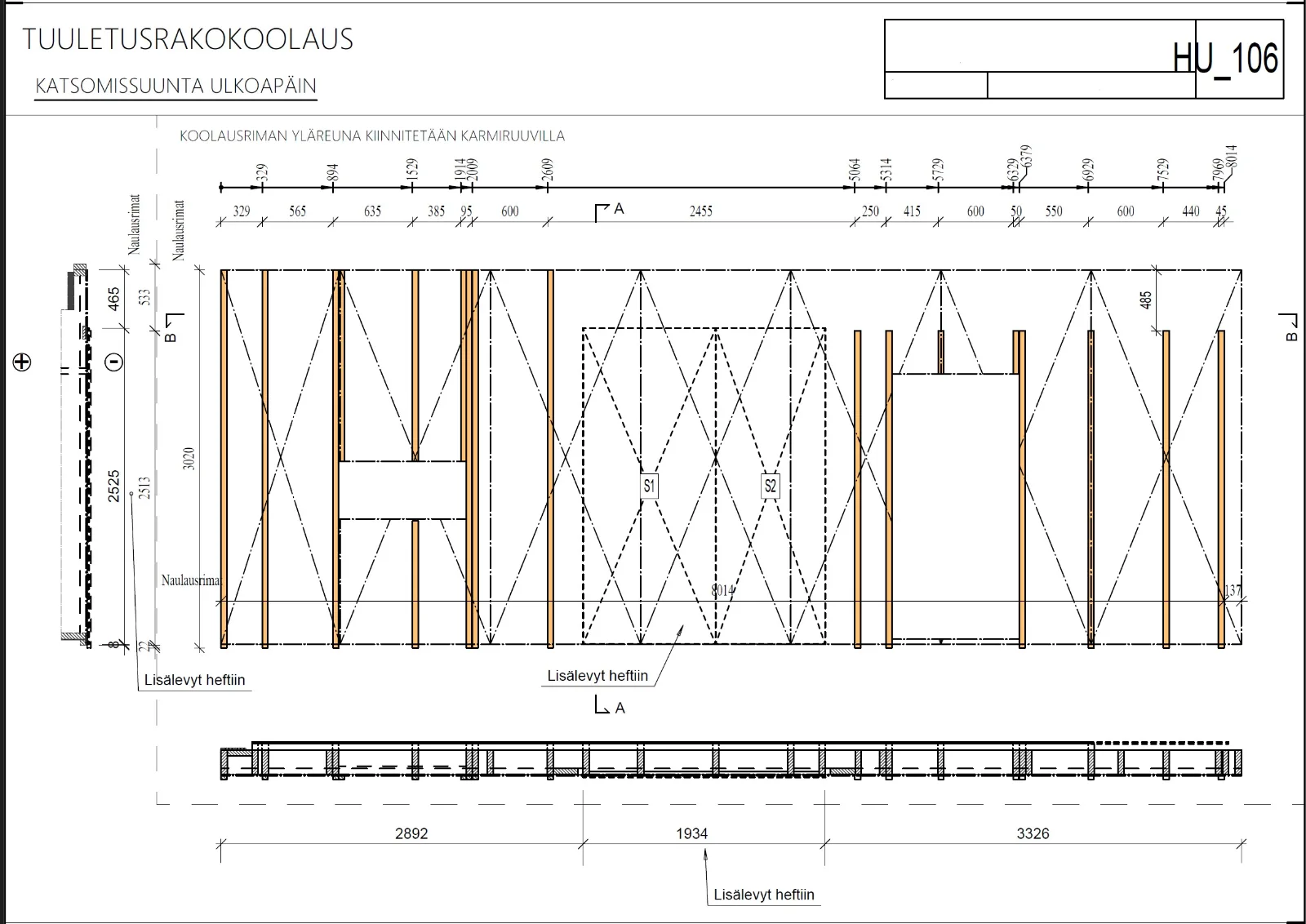

Ulkopuolen koolauksen paikat.
Tuuletusrakokoolaus on mitoitettu omaksi näkymäkseen. Osien sijainnit ja aukkojen ympärille tulevat koolaukset löytyvät samasta kuvasta.

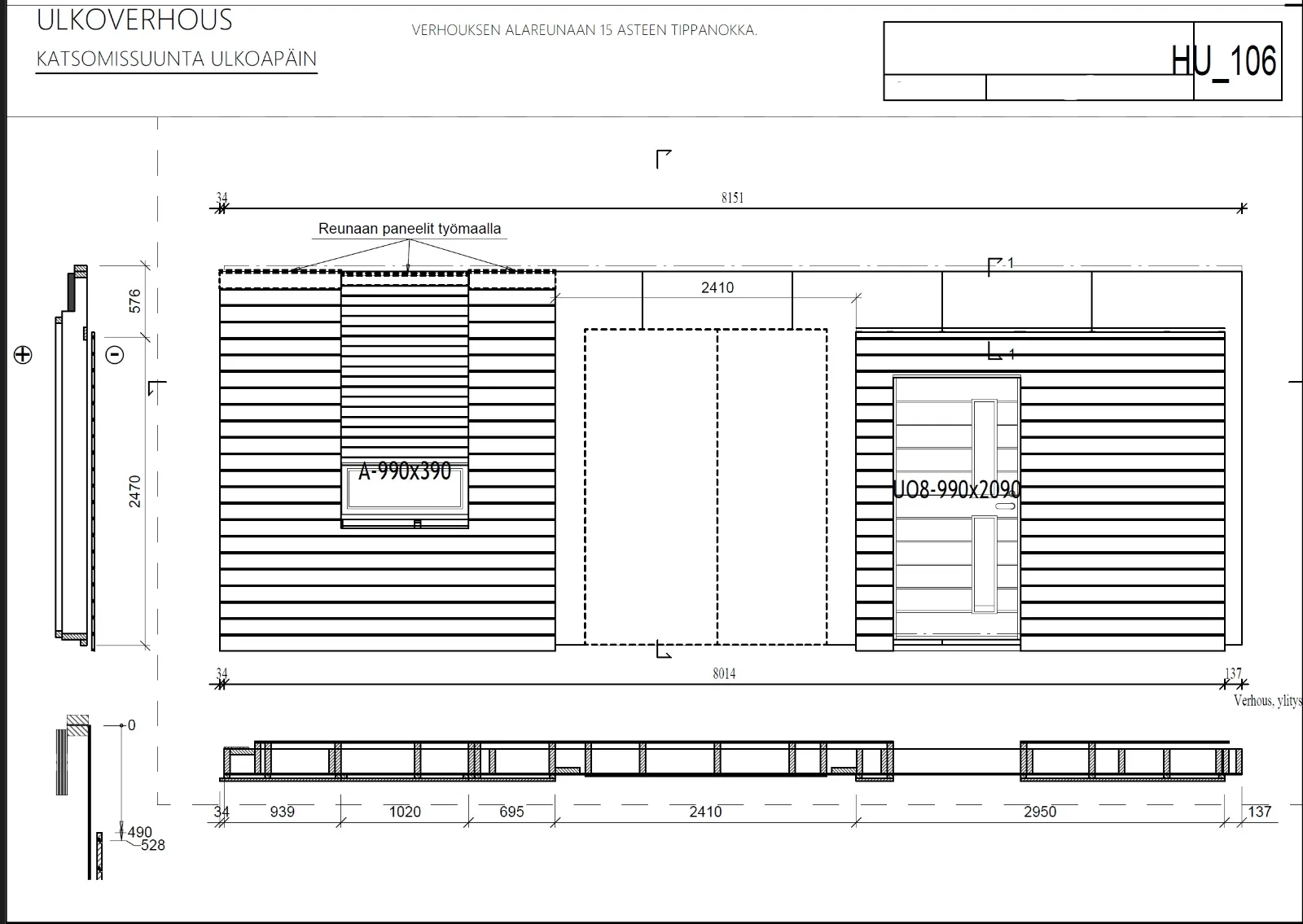

Verhous viimeistelee elementin.
Ulkoverhouksen kuva näyttää paneloinnin, aukot ja niihin liittyvät listoitukset. Tehtaalla tehtävät pinnat ja työmaalle jäävät liittymät huomioidaan kuvien sisällössä.

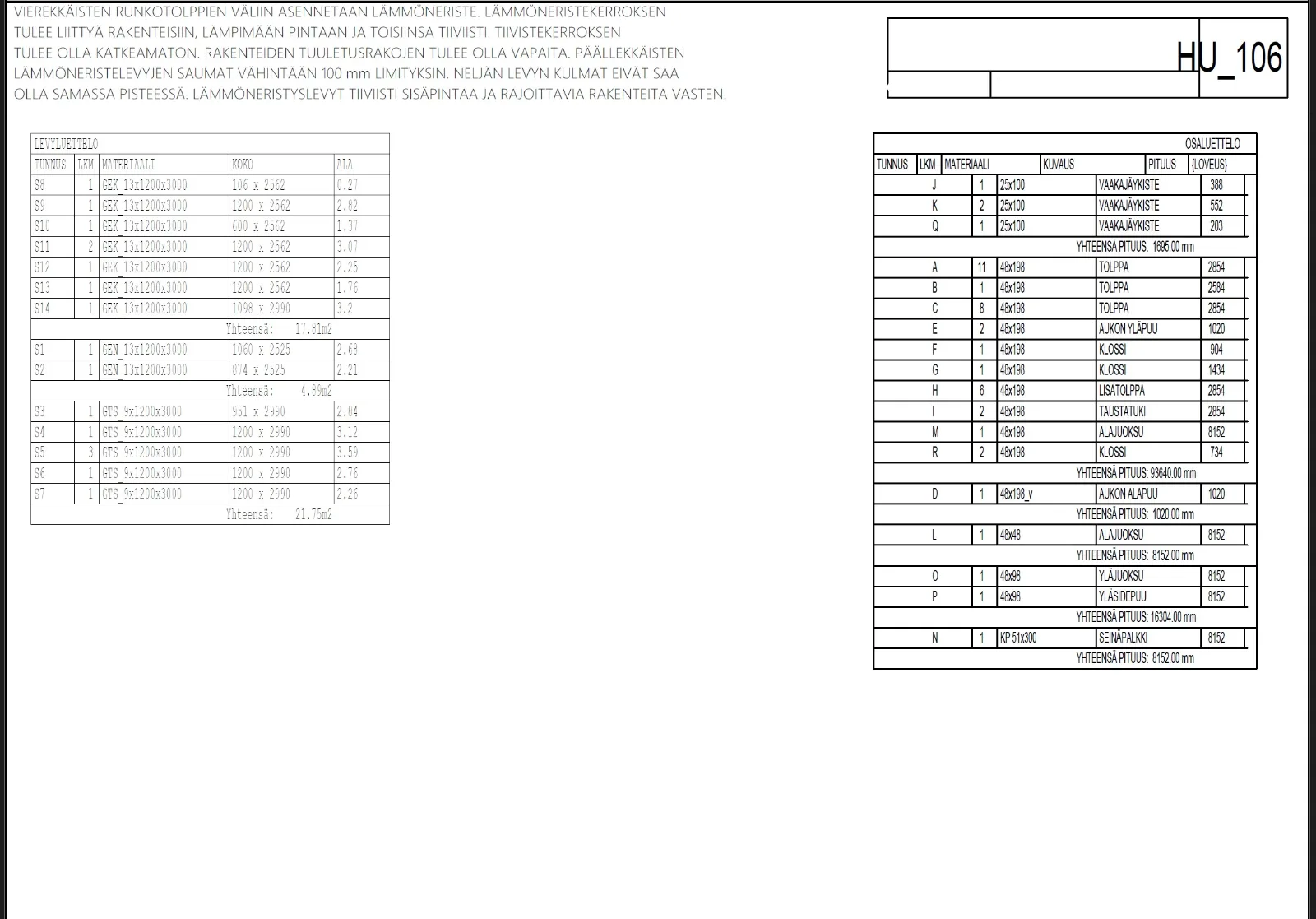

Materiaalit ja määrät samassa kuvassa.
Elementtikuvan osa- ja levyluetteloissa esitetään materiaalit, tunnukset, mitat ja kappalemäärät. Tunnukset yhdistävät luettelon osat elementin tuotantokuviin.
Kuvat ovat esimerkki yhden tilaajan kanssa sovitusta sisällöstä. Sovimme hankkeellesi sopivat kuvat ja esitystavan erikseen.
Poimintoja hankkeen elementtikuvista
Osat tehtaalle, ohjeet työmaalle.

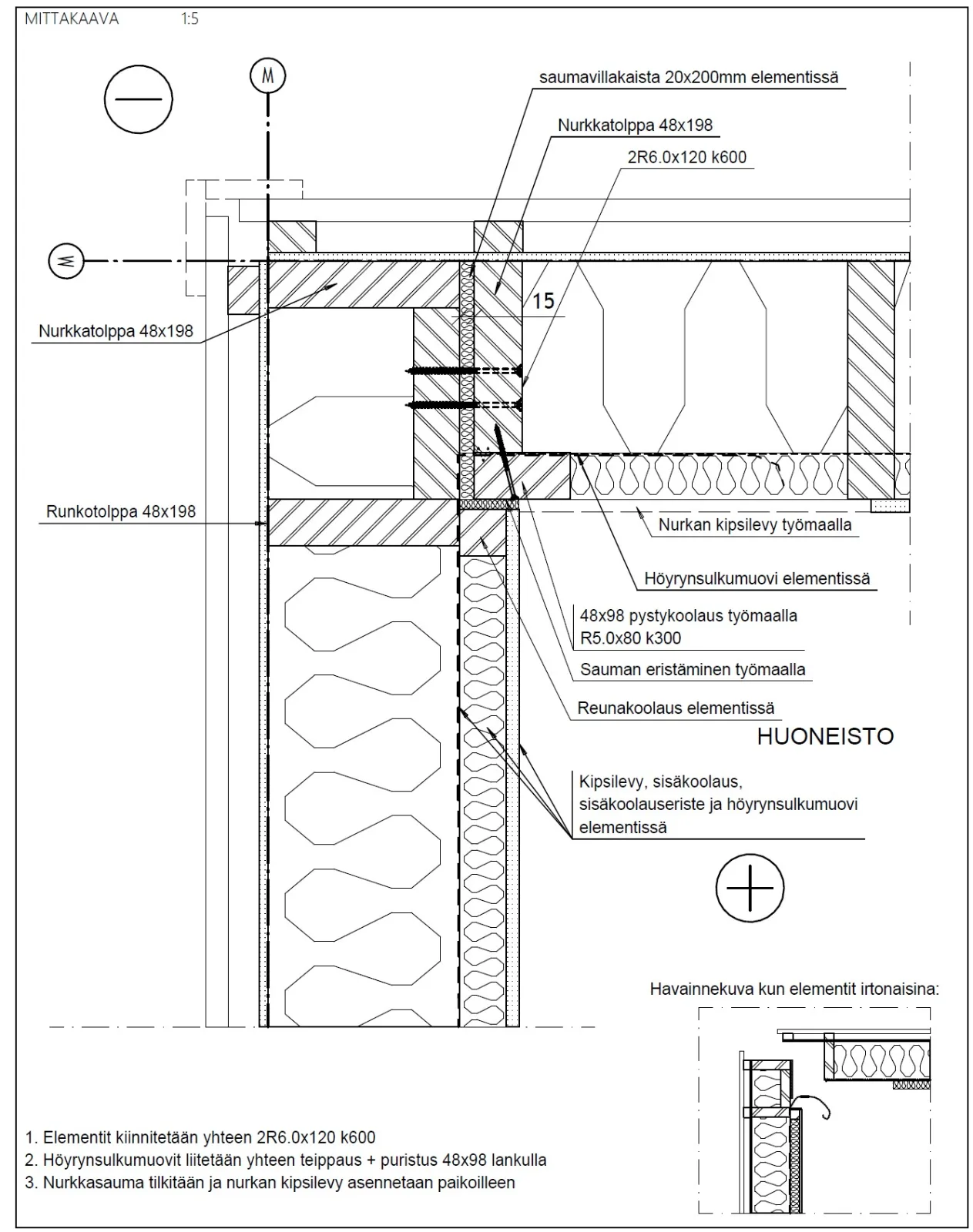

Nurkan viimeistely näkyy kuvassa.
Kohteen nurkkaohjeessa esitetään elementtien yhteenkiinnitys, sauman tiivistäminen ja työmaalla asennettava kipsilevysuikale. Asentaja näkee, mitä elementissä on valmiina ja mitä liitokseen tehdään työmaalla.

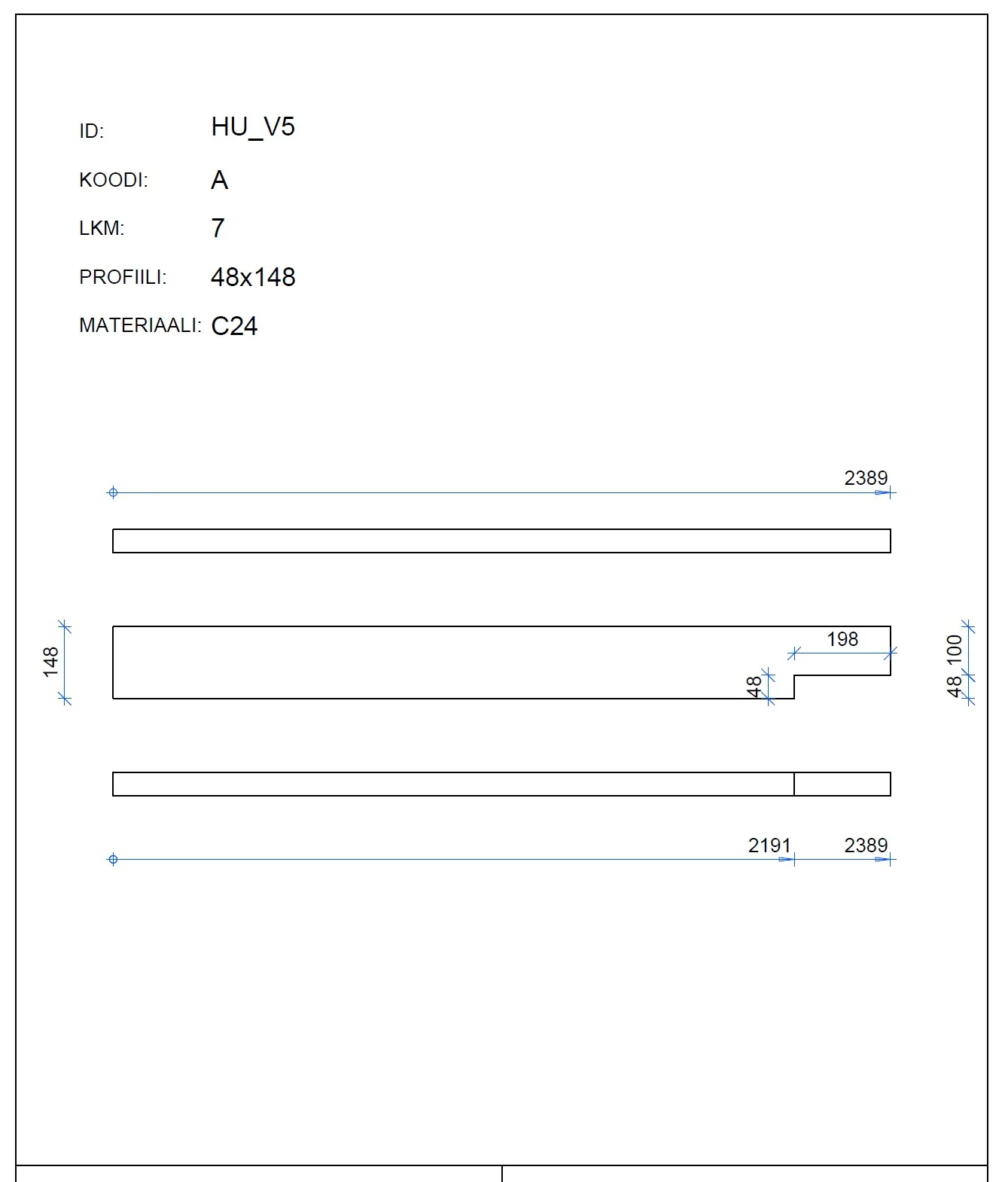

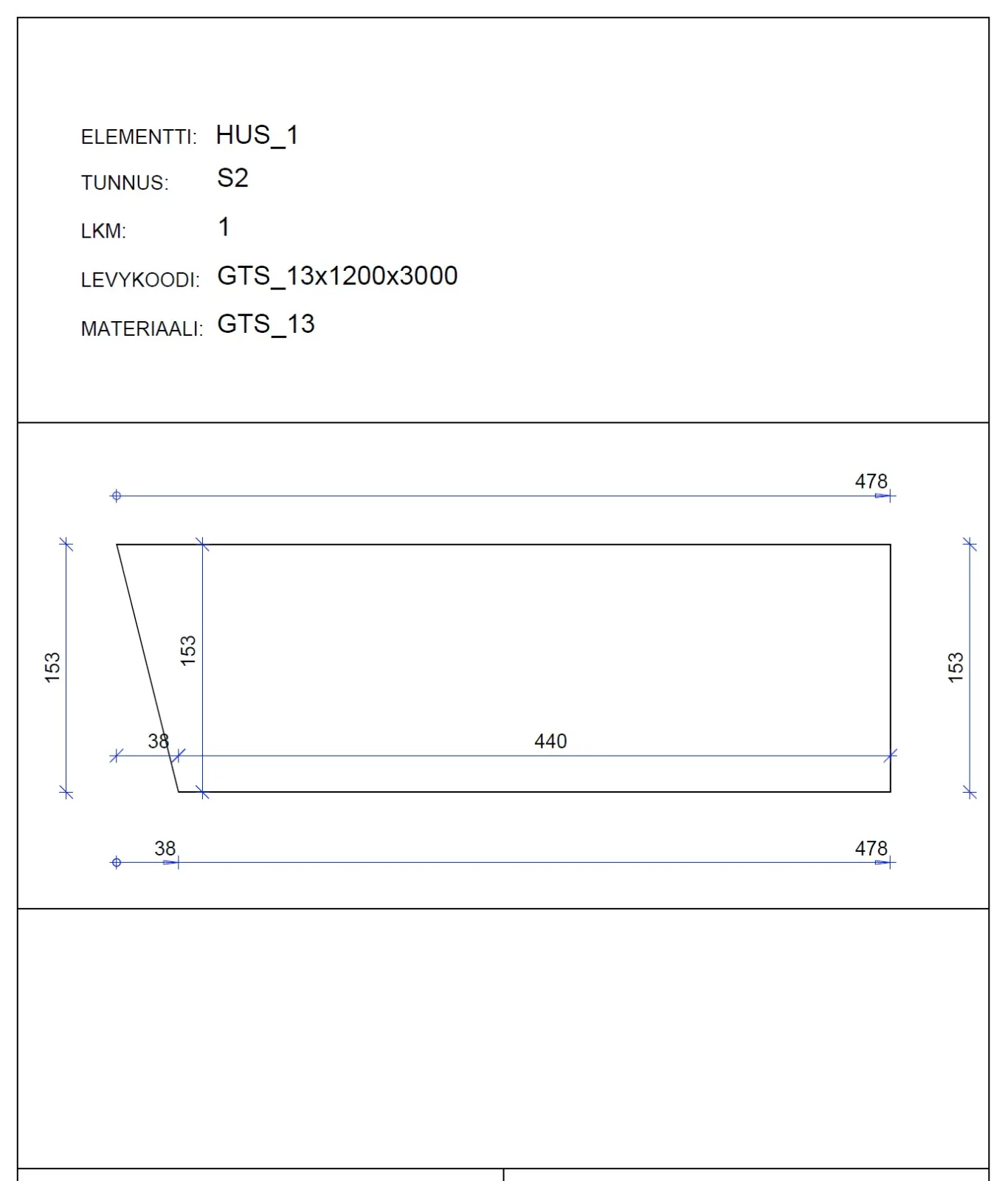

Osat valmiiksi ennen kokoamista.
Levyjen ja puuosien erillisissä osakuvissa näkyvät työstömitat, tunnukset ja kappalemäärät. Osat voidaan valmistella omilla työpisteillään ennen elementin kokoamista.
Osakuvat ovat esimerkkejä hankkeen eri elementeistä.

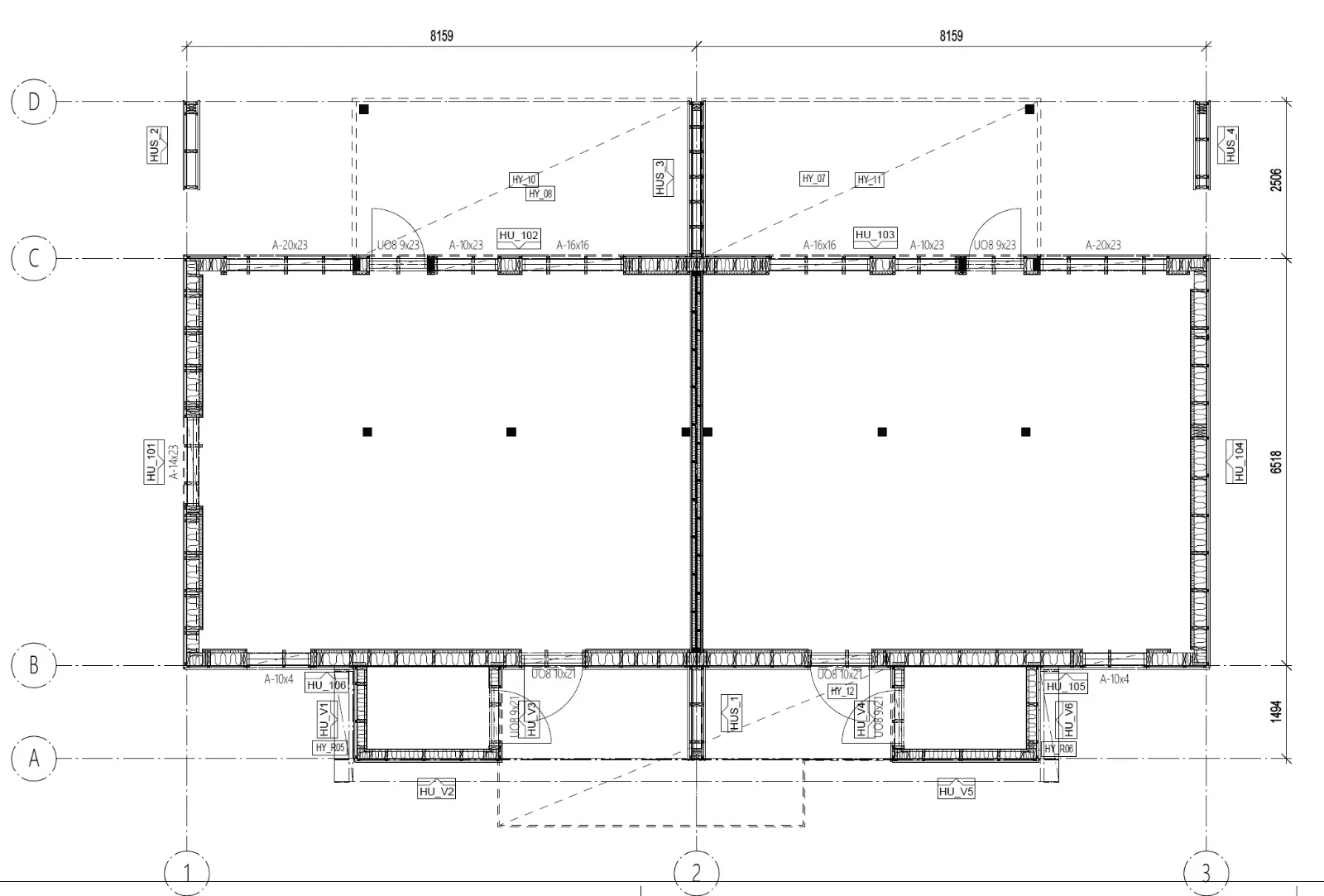

Elementin paikka rakennuksessa
Tunnus yhdistää kuvan ja sijainnin.
Elementtikartassa näkyvät elementtien sijainnit pohjakuvassa ja niiden tunnukset. Sama tunnus kulkee mukana elementin tuotantokuvissa.
Sovimme tilaajan kanssa tarvittavat piirustukset, mitoitustavan, merkinnät ja tiedostomuodot. Näin kuvat palvelevat niitä työntekijöitä, jotka niitä käyttävät.
Elementtisuunnittelu myös omana toimeksiantona
Millaisia kuvia tuotantosi tarvitsee?
Voit näyttää meille käyttämäsi mallikuvan. Sovitaan sisältö ja esitystapa työntekijöillesi tutuksi.
