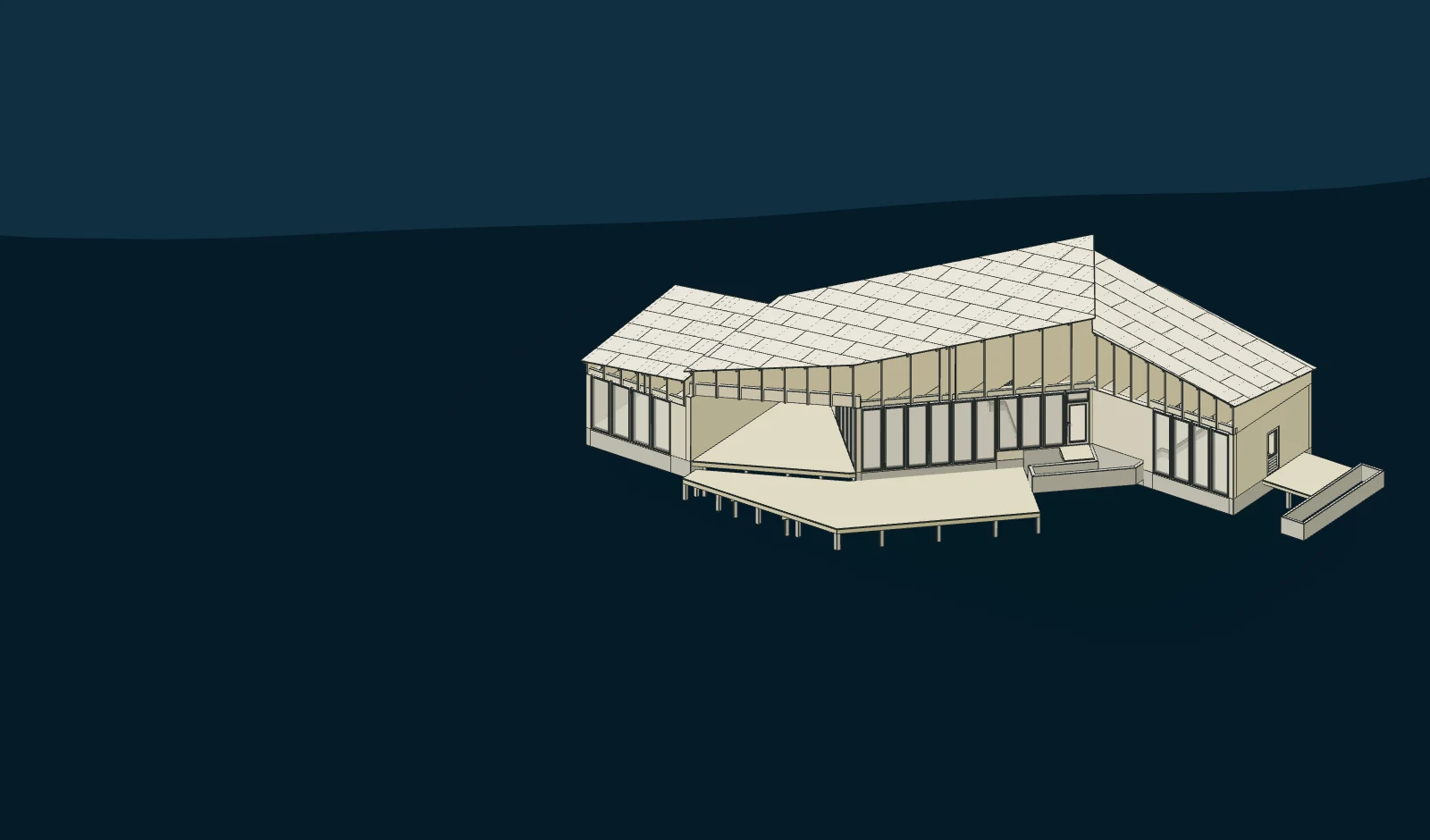

CLT-huvilan taittuva rakennusmuoto, lasiseinät ja katot sinisellä maisemataustalla

Referenssiesittely

CLT-huvila,Uusimaa.

Arkkitehdin suunnittelema huvila meren rannalla.
Rakenne- ja perustussuunnittelu.

Ajatuksesta kantavaksi rakenteeksi.

Arkkitehdin suunnittelema huvila

Rakennesuunnitelmat CLT-huvilaan.

Laadimme rakennesuunnitelmat arkkitehdin suunnittelemaan CLT-rakenteiseen huvilaan meren rannalle.

Moneen suuntaan viettävät katot ja merenrannan tuulikuormat ohjasivat kantavien rakenteiden suunnittelua. Työmaalle laadimme liittymädetaljit sekä mittapiirustukset, joita täydensimme rakennemallin näkymillä.

Katso, miten huvilan muoto rakentuu.

Mallissa näet huvilan katot, lasipinnat, katokset ja kantavat rakenteet. Seuraavaksi näytämme, miten rakenteet esitettiin työmaalle mittapiirustuksina ja liitosdetaljeina.

Suunnitelmat työmaalle

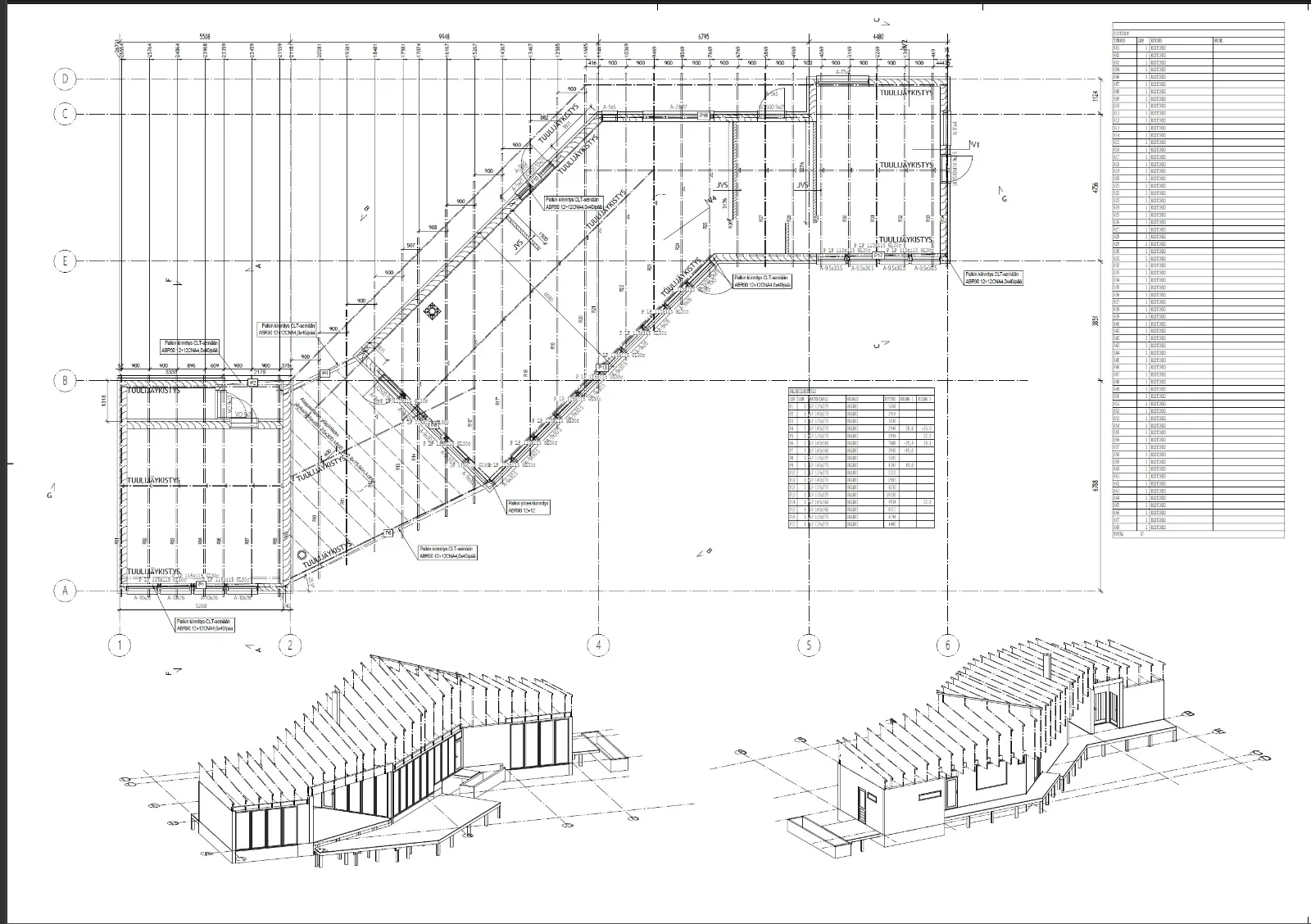

Mitat ja rakennuksen hahmo samalla sivulla.

Monimuotoisessa rakennuksessa pelkkä tasokuva ei aina kerro muotoa yhdellä silmäyksellä. Lisäsimme mittapiirustusten oheen havainnekuvat, joista työmaa näkee, miltä rakennus näyttää kantavien rakenteiden asennuksen jälkeen.

Huvilan mittapiirustus: taittuva pohjamuoto, rakenteiden sijainnit ja kaksi rakennemallin näkymää — Mitoitettu tasokuva ja kaksi rakennemallin näkymää samalla arkilla.

Liittymät työmaapiirustuksiksi

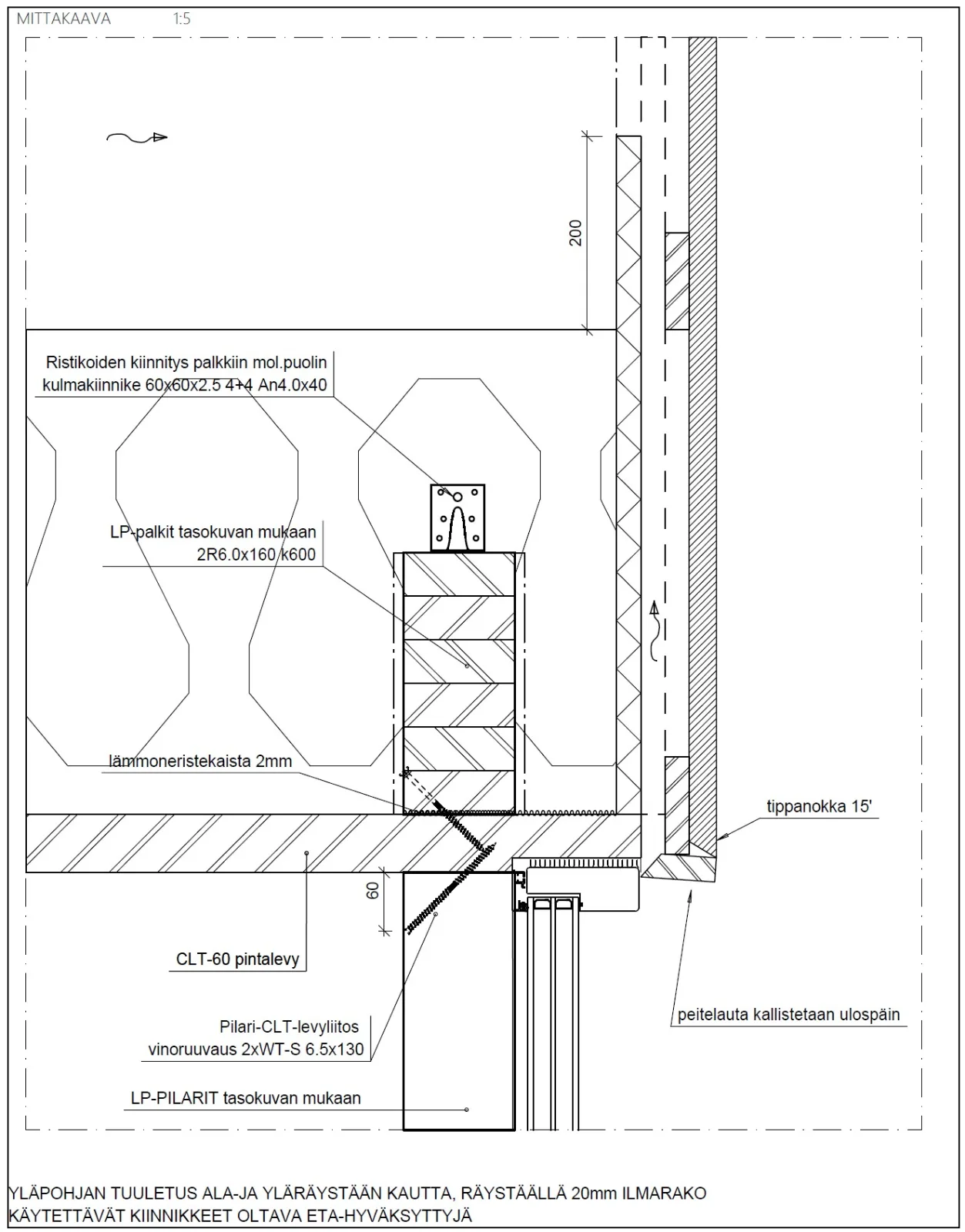

Ikkuna kohtaa näkyvän CLT-katon.

Asiakas halusi katon sisäpinnaksi CLT-levyn. Suunnittelimme ikkunoiden liittymän tähän pintaan sekä sitä ympäröiviin kantaviin rakenteisiin.

Detaljissa sovitimme yhteen ikkunan, CLT-sisäkattopinnan, palkin ja pilarin. Piirustus näyttää myös kiinnitykset, verhousten liittymät ja yläpohjan tuuletuksen.

Ikkunan yläliittymädetalji, jossa CLT-sisäkattopinta liittyy ikkunaan ja kantavaan palkkiin — Ikkunan yläreuna, näkyvä CLT-levy, palkki ja pilari samassa detaljissa.

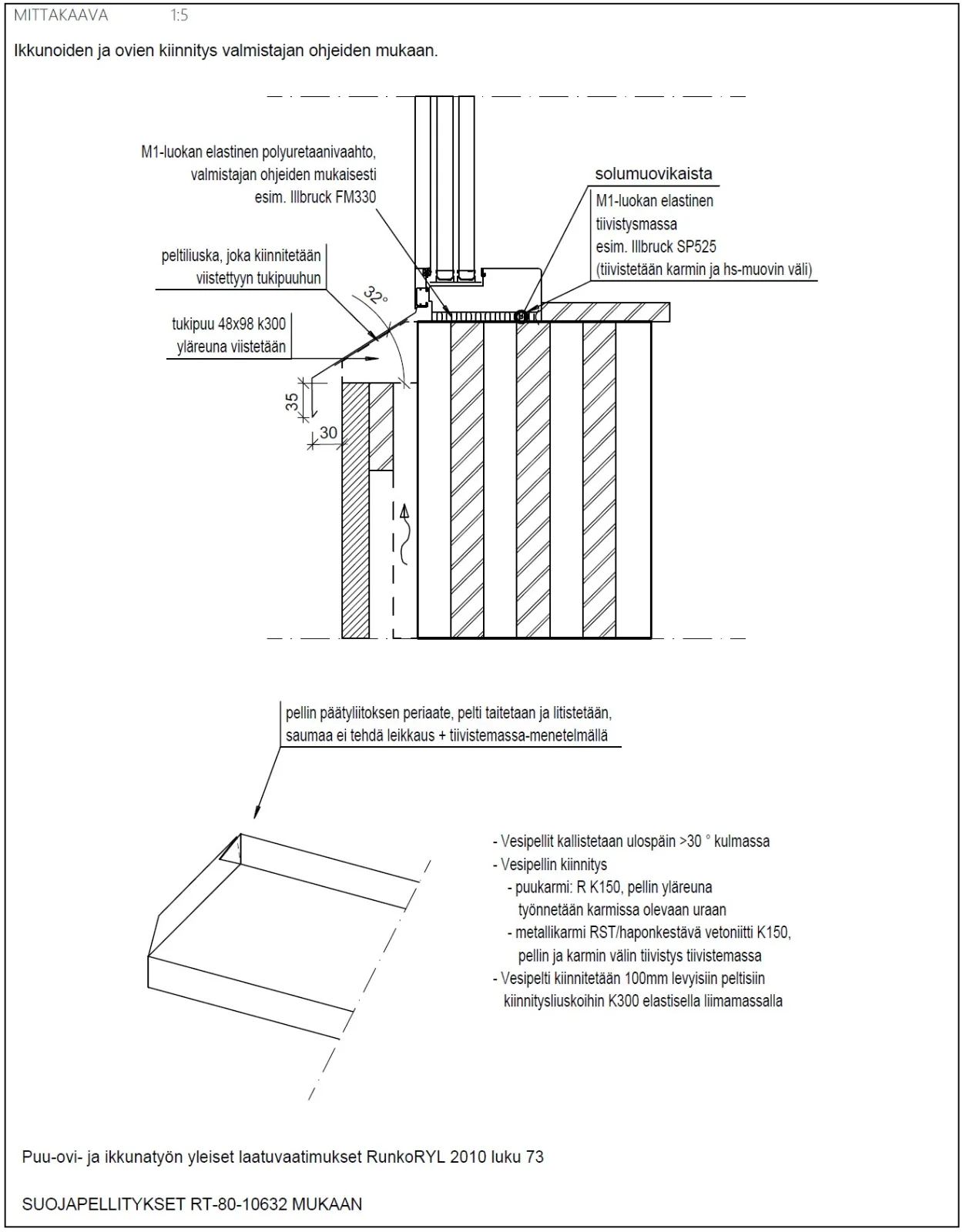

Ikkunan alareuna.

Alareunan detalji näyttää tiivistykset, tukipuut sekä veden pois johtavan pellityksen.

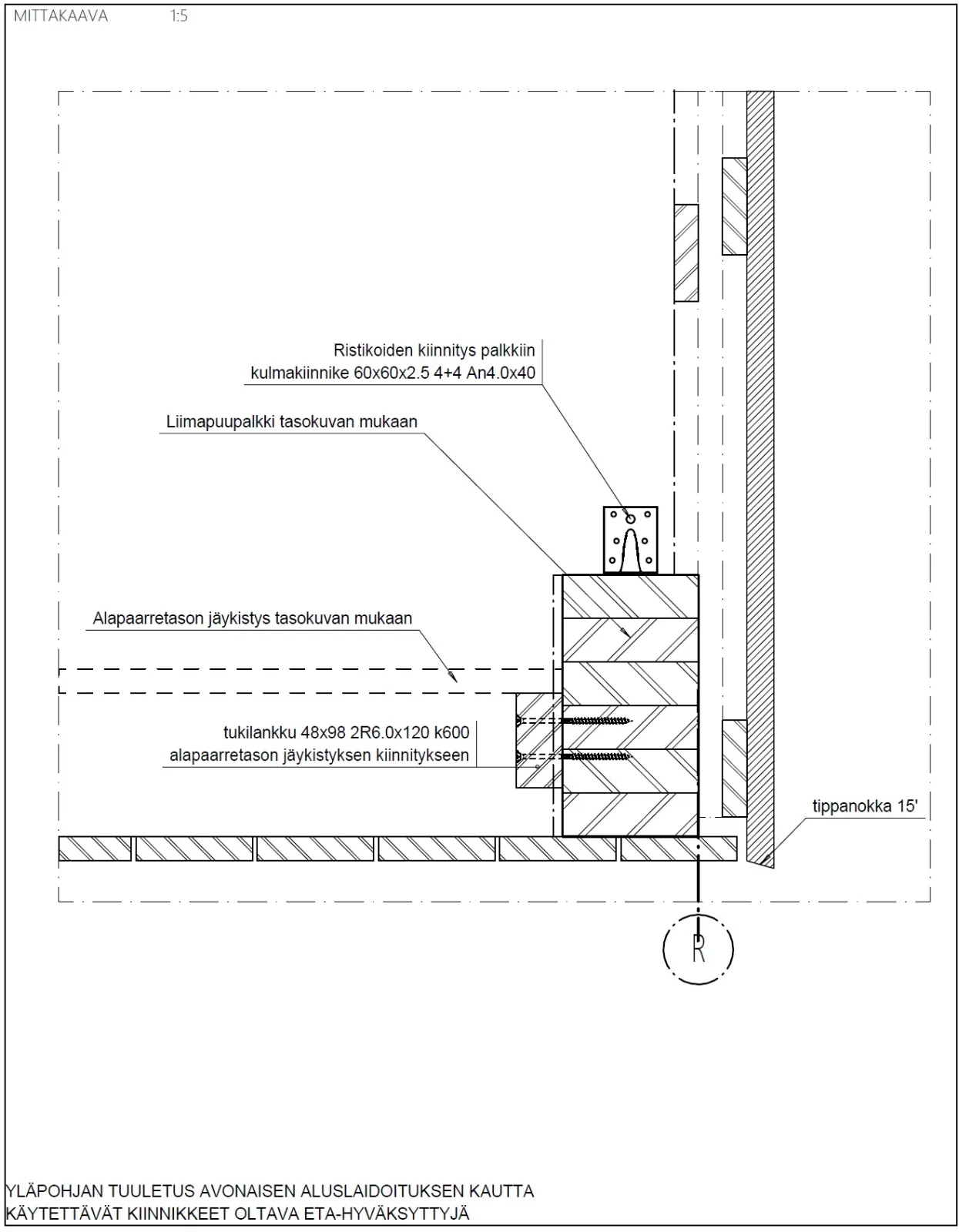

Ristikon liittymä palkkiin.

Rungon liitosdetaljissa esitetään ristikon kiinnitys liimapuupalkkiin ja alapaarretason jäykistyksen kiinnitys.

Rungon liitosdetalji: ristikon kulmakiinnike liimapuupalkkiin ja jäykistyksen tukilankun kiinnitys — Palkin, ristikon ja jäykistyksen liitosdetalji työmaalle.

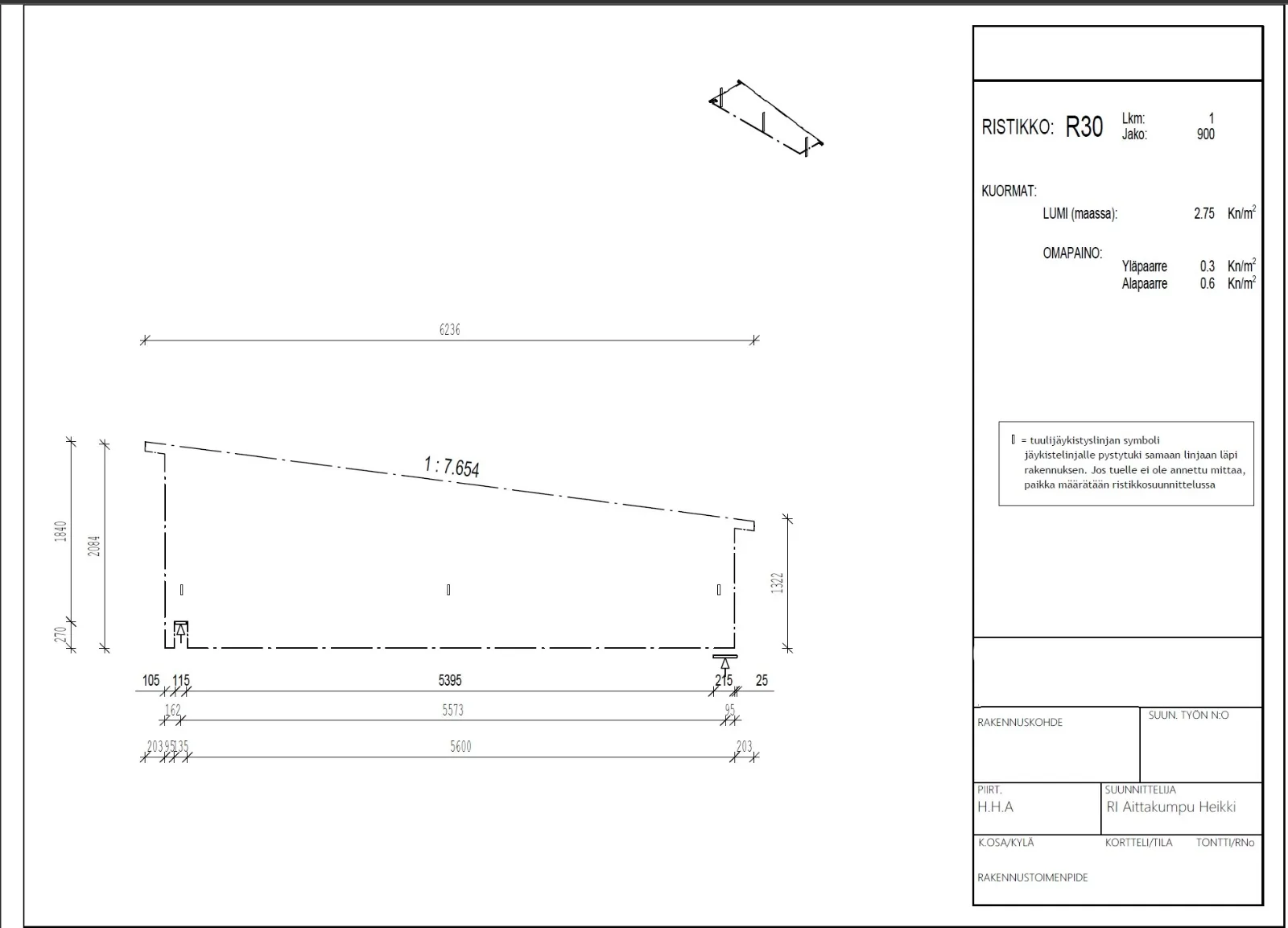

Lähtötiedot ristikkotehtaalle

34 ristikkoa.
Jokainen erilainen.

Huvilan moneen suuntaan viettäviin vesikattoihin tarvittiin 34 kattoristikkoa, joista jokainen oli erilainen.

Laadimme tehtaalle kaaviot, joissa esitetään ristikon muoto, mitat, kuormat ja tukien paikat. Valmistaja saa niistä lähtötiedot varsinaiseen ristikkosuunnitteluun.

Yhden kattoristikon lähtötietokaavio, jossa näkyvät mitat, kuormat ja tukipisteet — Esimerkki tehtaalle laaditusta ristikkokaaviosta.

Rakennesuunnittelun sisältö ja näytteet

Suunnitteletko CLT-rakennusta? Saat meiltä kaikki hankkeessasi tarvittavat rakennesuunnitelmat.

Tutustu piirustusten, laskelmien ja liitosdetaljien sisältöön sekä esimerkkikuviin rakennesuunnittelun pääsivulla.

Tutustu toimitussisältöön ja näytteisiin

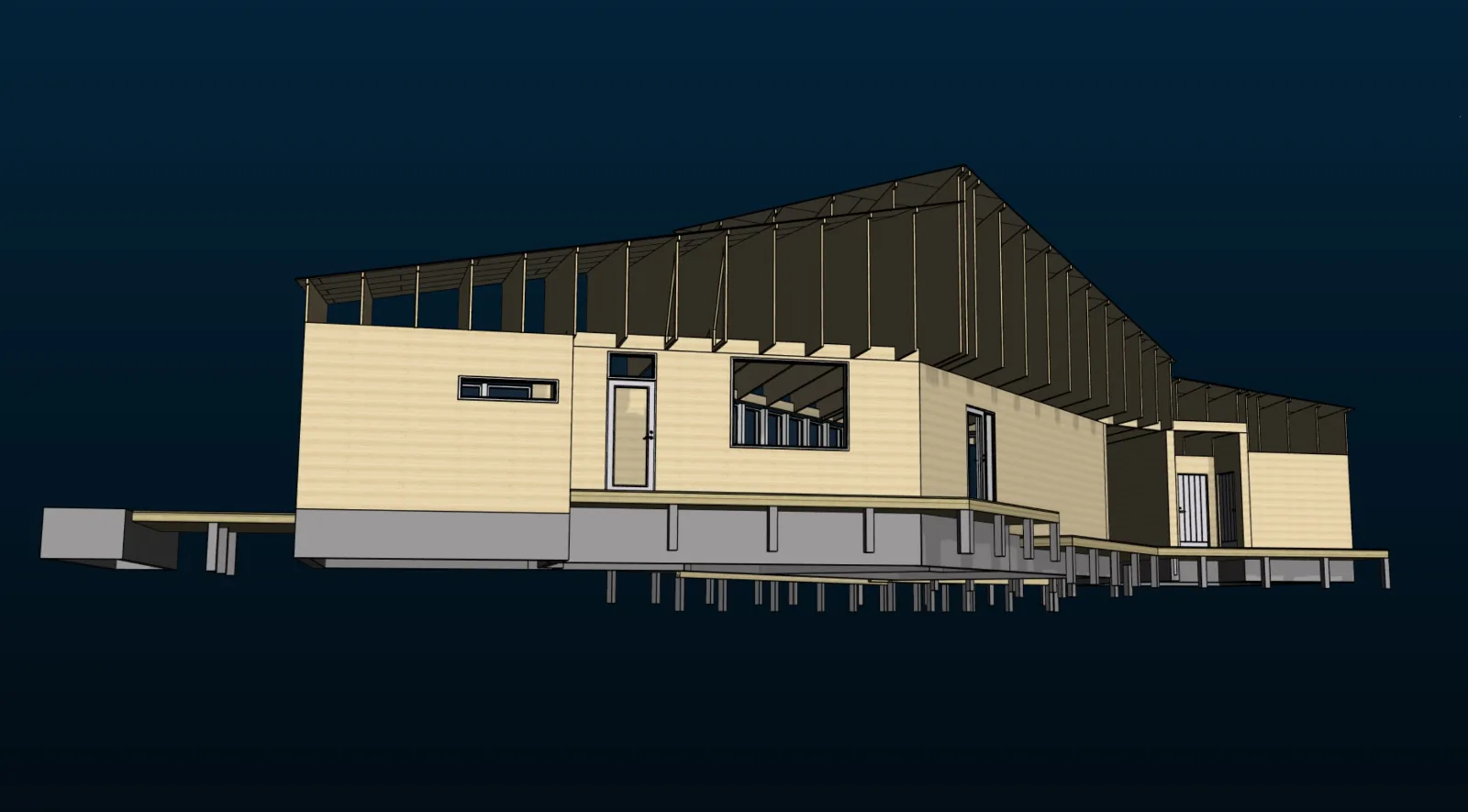

Huvilan rakennemalli toisesta suunnasta, kattomuodot ja kantava puurunko — Huvilan rakennemalli toisesta suunnasta.

Yksilöllisten rakennusten rakennesuunnittelu

Arkkitehdin ajatuksesta toteutukseen.

Rakennesuunnitelmissa huvilan kattomuodot ja lasipinnat tarkentuivat kantaviksi rakenteiksi, liittymiksi sekä tehtaan ja työmaan tarvitsemiksi piirustuksiksi.
