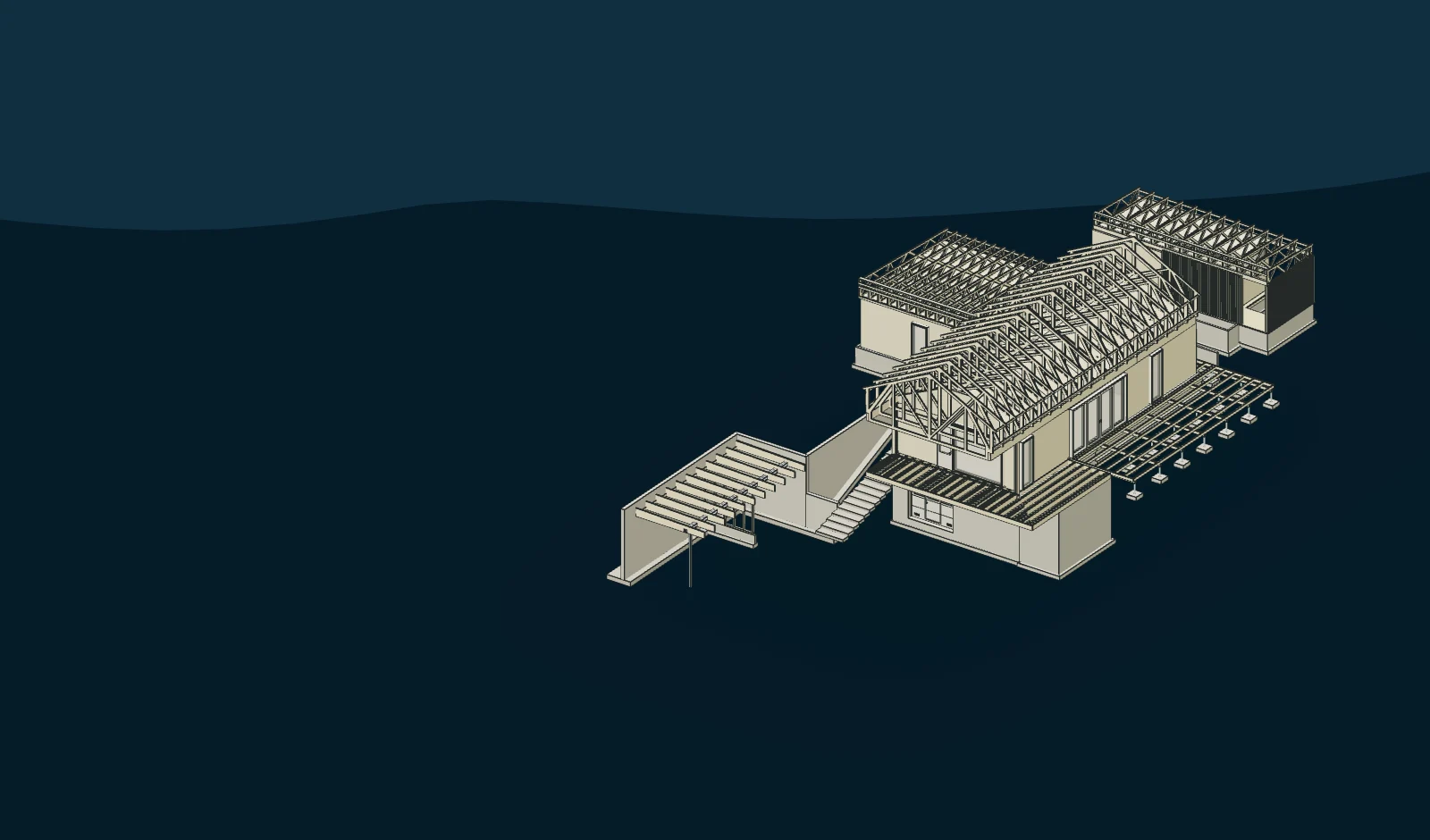

CLT-talon, pihasaunan ja autokatoksen rakennemalli tummansinisellä maisemataustalla; perustukset, portaat ja kantavat rakenteet näkyvissä

Referenssiesittely

CLT-talo, Hämeenlinna

Rakennesuunnittelu

Ajatuksesta kantavaksi rakenteeksi.

Arkkitehdin suunnittelema yksilöllinen koti

Asiakas oli tilannut arkkitehdiltä pääpiirustukset. Saimme laatia CLT-talon, pihasaunan ja autokatoksen rakennesuunnitelmat.

Arkkitehdin ajatuksesta rakennettavaksi.

Suunnitteluun kuuluivat kantavien rakenteiden ja perustusten lisäksi rakenteiden lämpö- ja kosteustekninen toiminta sekä toteutuksen yksityiskohdat. Asiakas toivoi CLT-pintoja näkyviin, joten myös pintojen kohtaamiset, saumat ja talotekniikan työstöt suunniteltiin huolellisesti.

Käytimme suunnittelussa 3D-mallia, jonka myös asiakas sai käyttöönsä. CLT-tehtaalle toimitimme elementtikuvat 3D-malleina sekä PDF- ja DWG-kuvina.

Tutki talon rakenteita.

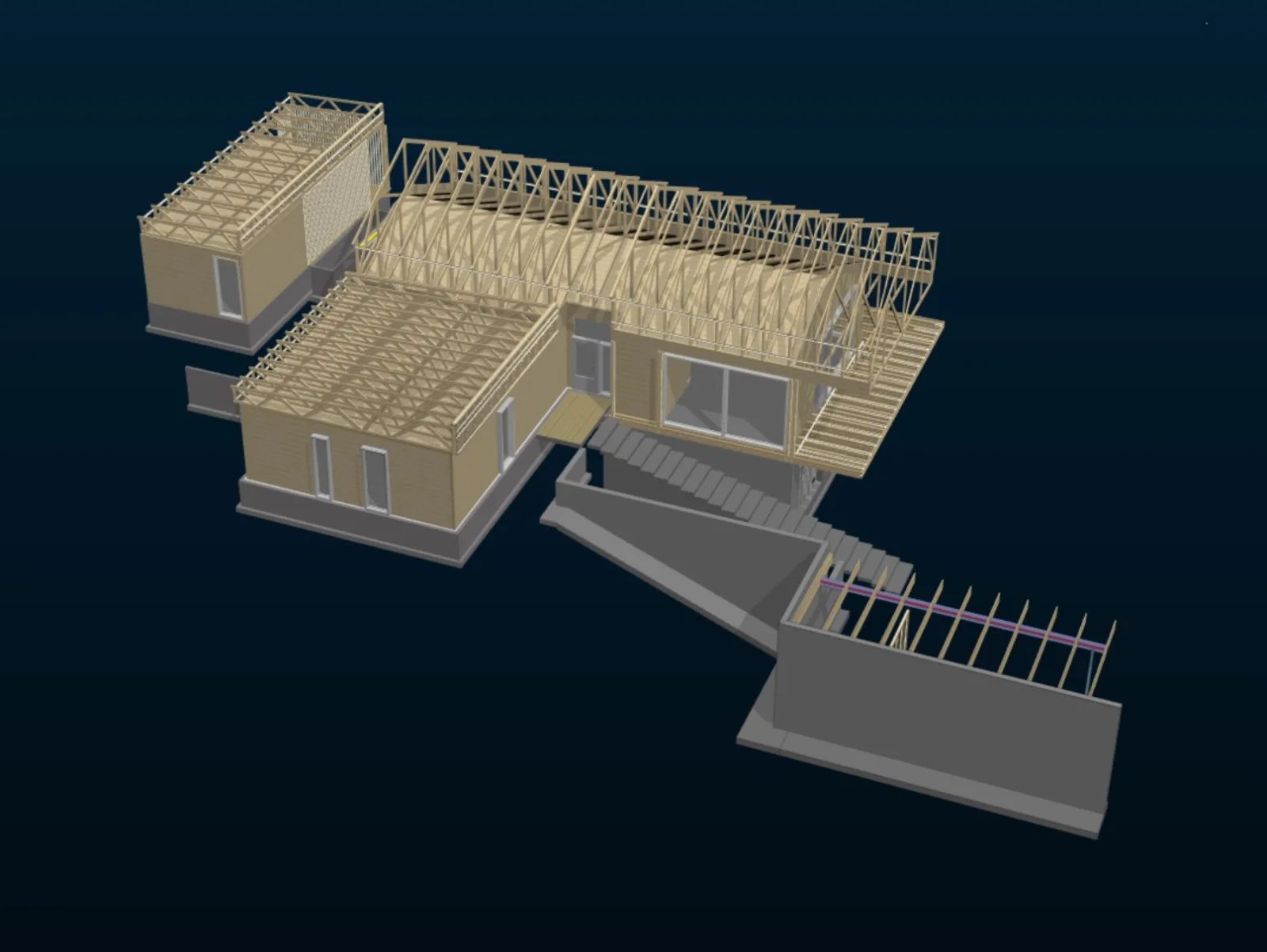

Tutustu ensin taloon, pihasaunaan ja autokatokseen rakennemallissa. Voit pyörittää rakennuksia ja tutkia niiden rakenteita lähempää. Mallin jälkeen esittelemme valittuja suunnitteluratkaisuja kuvien ja piirustusten avulla.

Poimintoja suunnittelutyöstä

Mitä rakennesuunnittelussa ratkaistiin?

Seuraavat kuvat avaavat muutaman ratkaisun tästä kodista: miten näkyvät puupinnat ja liittymät suunniteltiin, miten kantavat rakenteet sovitettiin arkkitehdin suunnittelemiin muotoihin ja miten ratkaisut esitettiin rakentamista varten.

01 / Erikorkuiset katot ja ulokkeet

Katon muoto vaikuttaa kuormiin.

Ylemmältä katolta liukuva lumi ja seinustalle kinostuva lumi huomioitiin alempien kattojen kuormissa. Laskimme kuormat ja esitimme ne ristikkokaavioissa kattoristikkotehtaan suunnittelua varten.

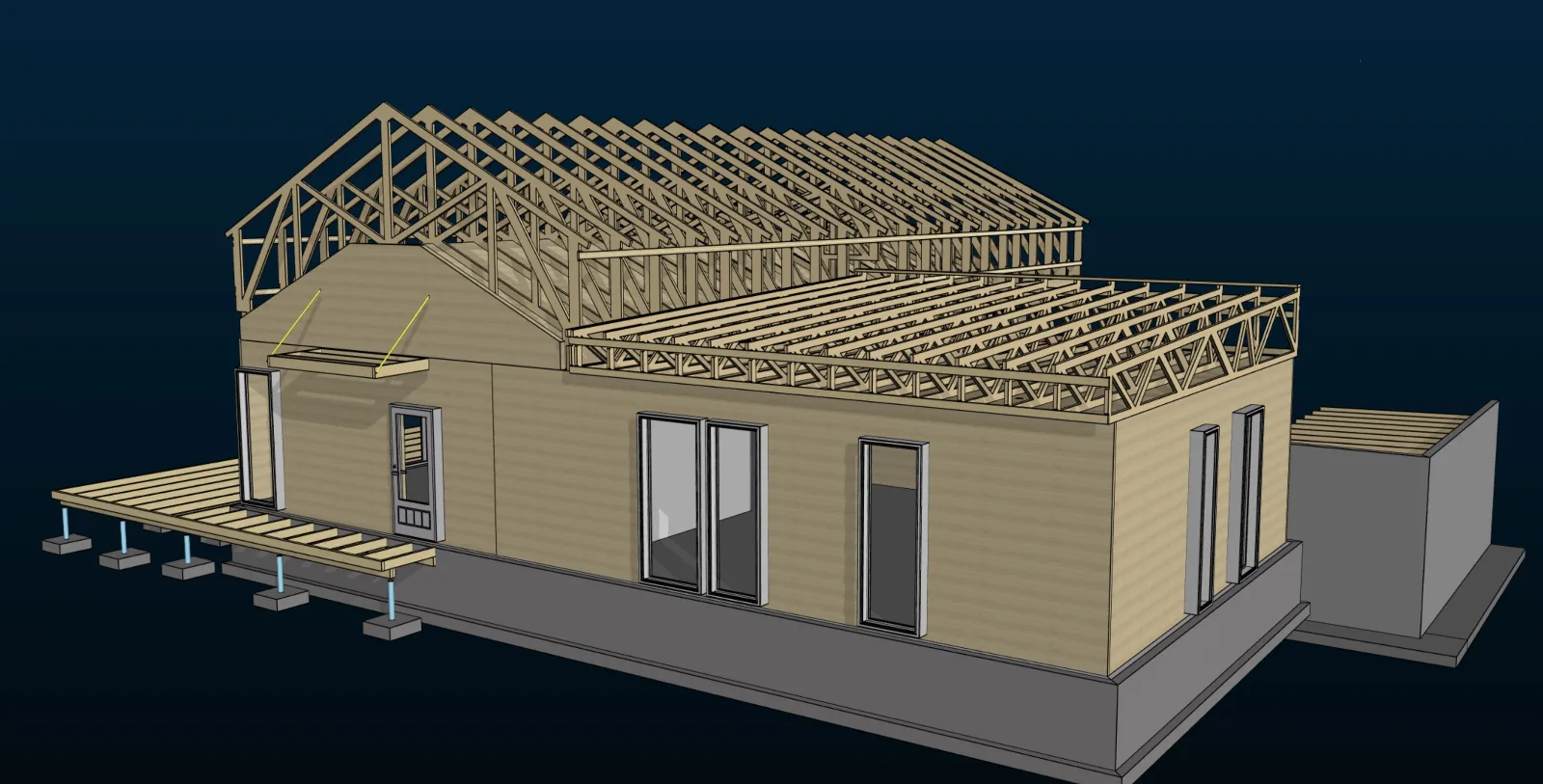

CLT-talon korkea harjakatto ja matalammat kattolappeet rakennemallissa — Korkeuserot vaikuttivat alempien kattorakenteiden mitoituksessa käytettäviin lumikuormiin.

Ulokepalkin kuorma jatkuu tuelle.

Katoksen ja parvekkeen kohdalla kuormat edellyttivät korkeita liimapuupalkkeja ja riittävää päätytuentaa. Palkkien alle suunniteltiin puurangoista kootut pilarit.

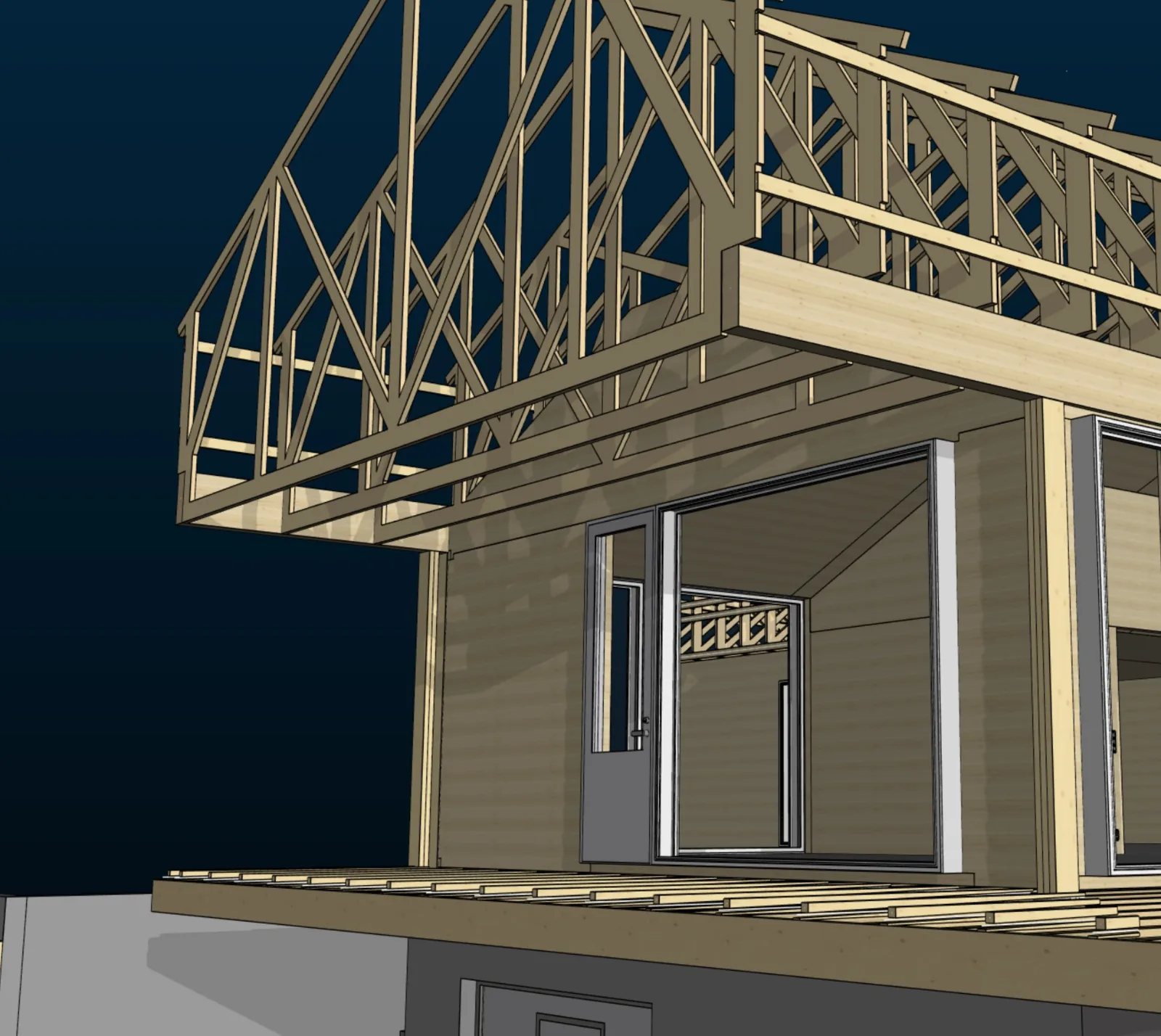

Katoksen ja parvekkeen liimapuupalkit sekä niitä tukevat puurangoista kootut pilarit — Palkkien lisäksi mallissa näkyvät niiden kuormia vastaanottavat tuet.

02 / Autokatos rinteessä

Kantavuutta pienellä rakennekorkeudella.

Katoksen katon ala- ja yläpinnan välinen rakennekorkeus oli rajallinen. Kantavat rakenteet piti sovittaa tähän väliin. Vertailimme toteutustapoja ja valitsimme HEA-teräspalkin, jolla rakennekorkeus saatiin puupalkkia pienemmäksi. Kattoristikoiden yläpaarteet jatkuivat palkin yli ulokkeina.

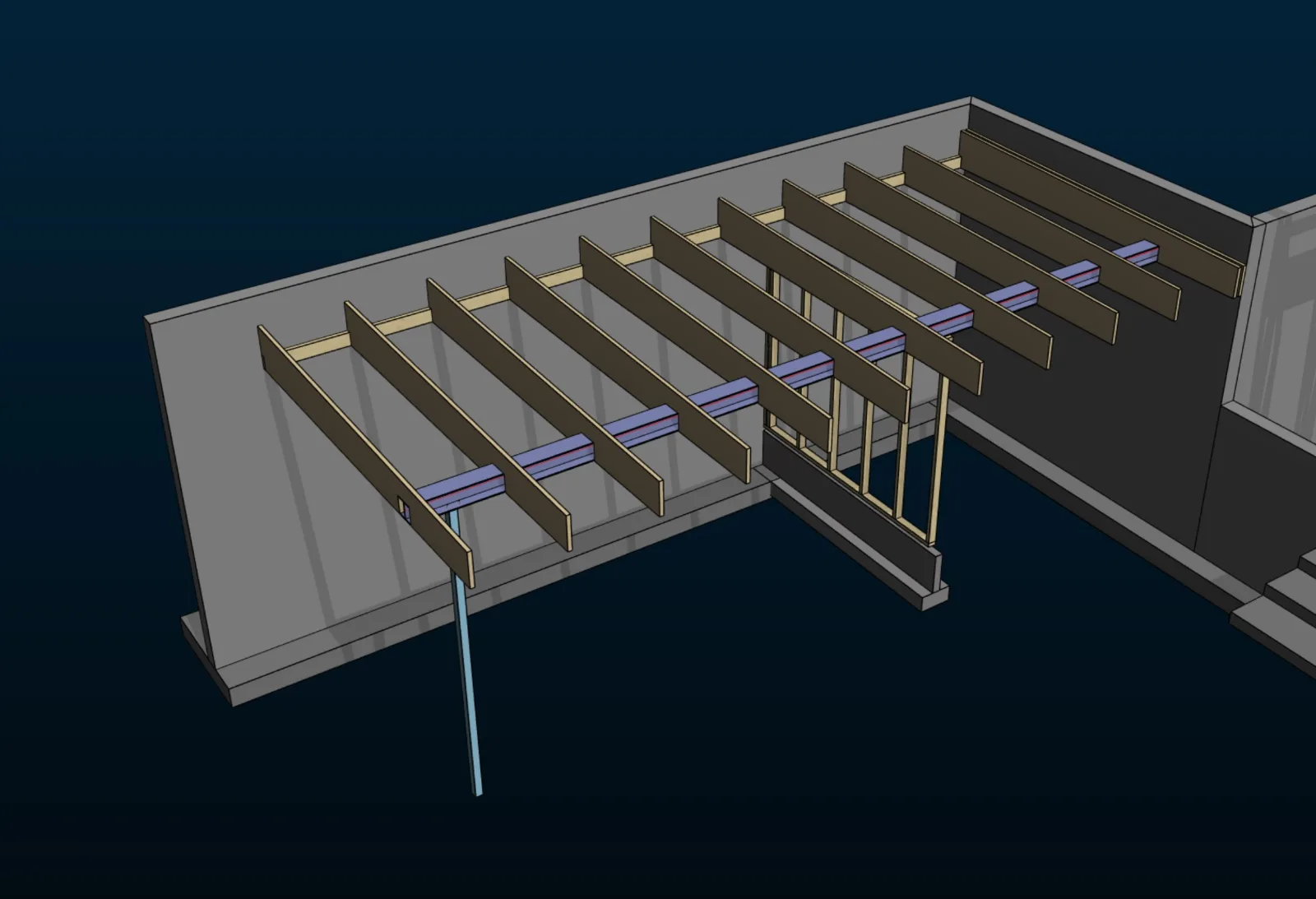

Rinteeseen sijoittuvan autokatoksen tukimuurit, teräspalkki ja matala kattorakenne — Rakennemallissa näkyvät rinteen tukimuurit ja rajalliseen rakennekorkeuteen sovitetut katon kantavat rakenteet.

Myös räystään ilme ratkaistiin.

Räystäsdetaljissa esitettiin otsalaudoituksen, alapuolisen verhouksen ja vesikaton liittymät. Nurkan jiiriliitos ja veden ohjaus tarkennettiin työpiirustukseen.

Rakennekorkeus ja huoliteltu ulkonäkö suunniteltiin yhdessä.

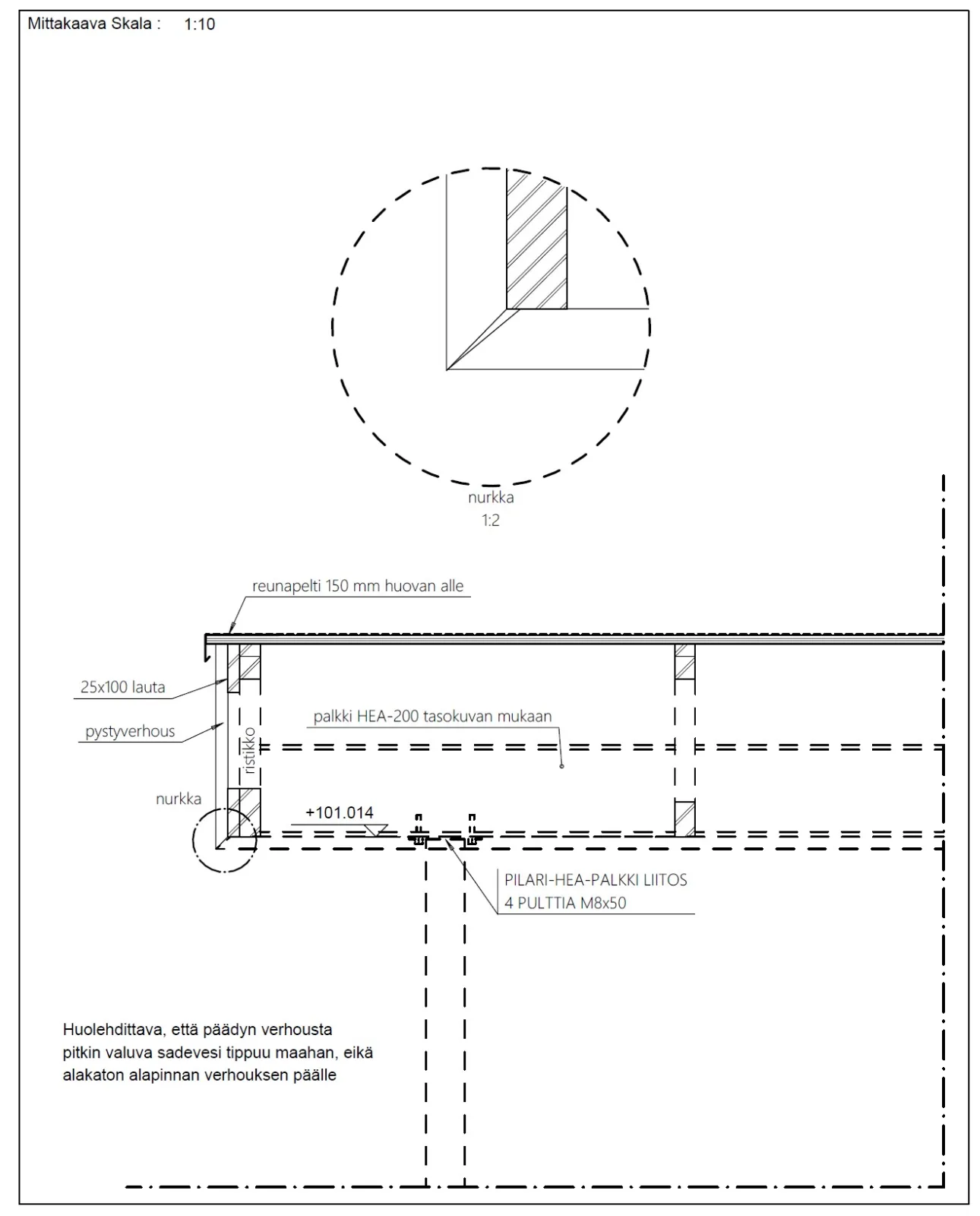

Autokatoksen räystäsleikkaus: HEA-palkki, kattoristikko ja verhousten nurkkaliitokset — Räystään kantava rakenne ja näkyvät pintaliitokset samassa detaljissa.

03 / Sisäänkäyntikatos

Mallista työpiirustukseksi.

Sisäänkäynnin katos suunniteltiin vetotankojen varaan. Tankojen mitoituksessa huomioitiin katoksen suuret lumikuormat. Työpiirustukseen koottiin rakennetta havainnollistava mallinäkymä, mitat, leikkaus ja materiaalitiedot.

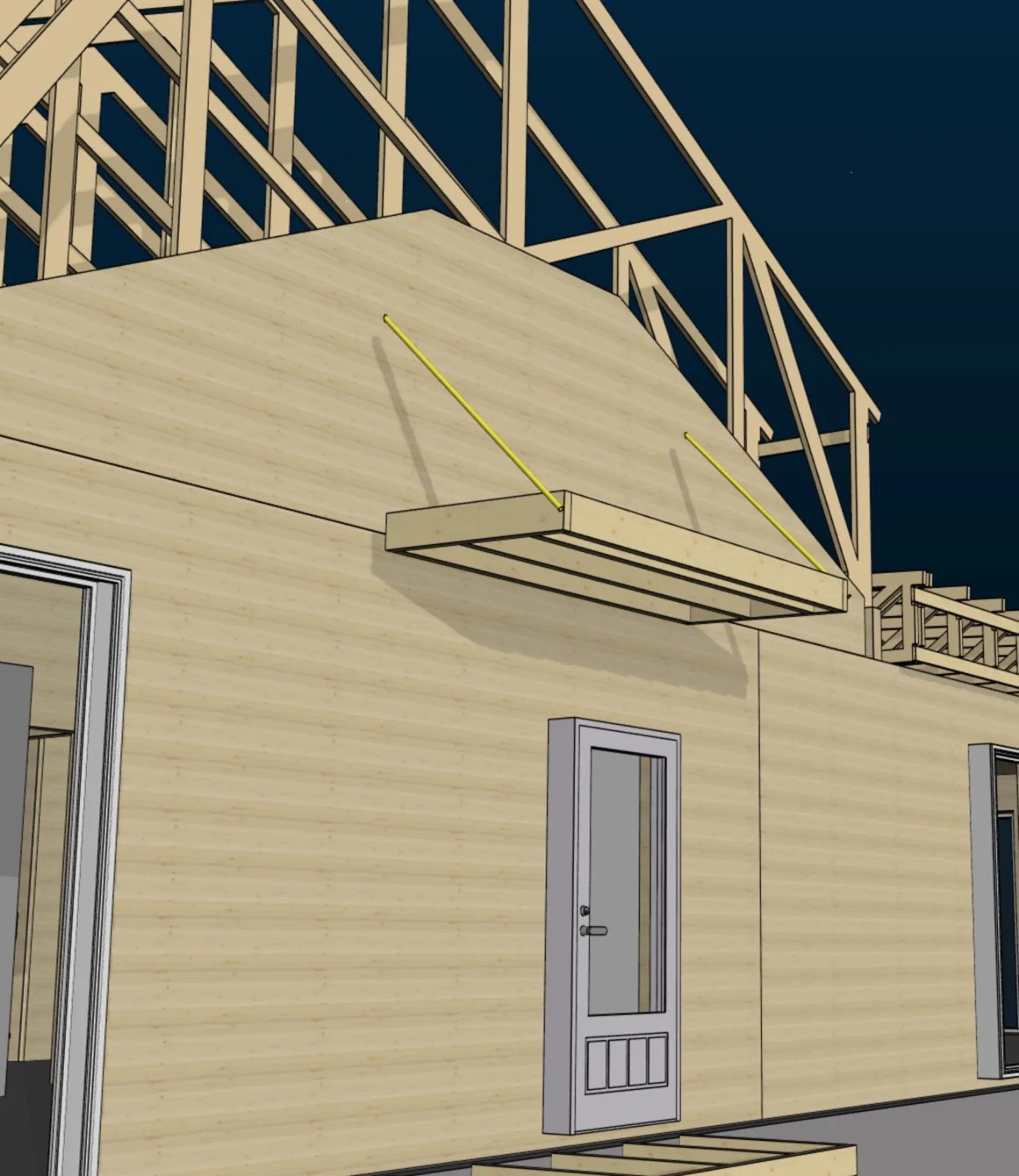

Sisäänkäyntikatosta kannattelevat vetotangot ja niiden liittyminen ylempiin rakenteisiin — Vetotangot kannattelevat sisäänkäynnin katosta.

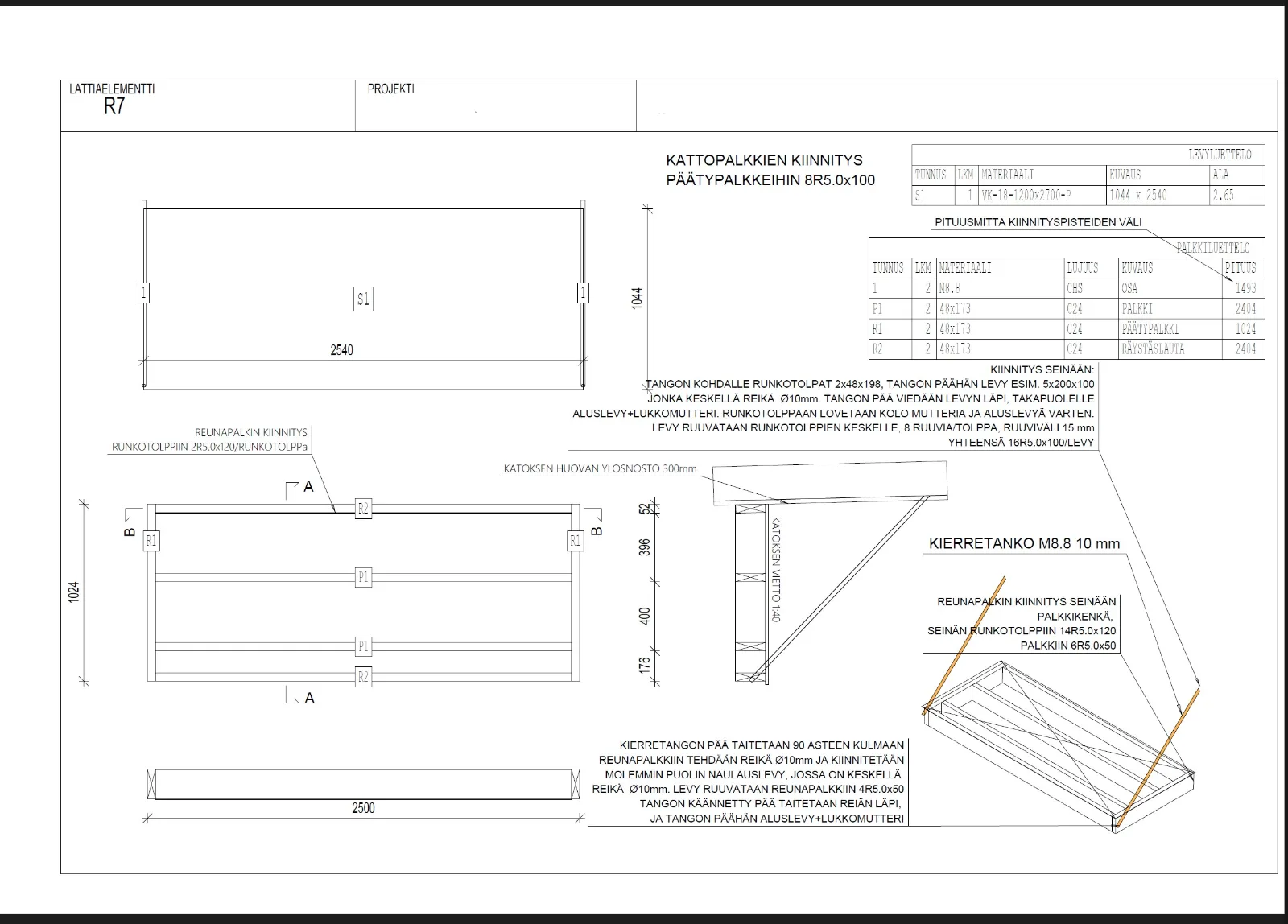

Katoksen työpiirustus, jossa tasokuva, leikkaus, kolmiulotteinen näkymä, mitat ja materiaaliluettelo — Toteutuskuvassa rakenne esitetään useasta suunnasta mittoineen ja työohjeineen.

04 / Ikkuna, lattia ja parveke

Lattia ja CLT-pinta samaan tasoon.

Asiakas halusi ikkunan kohdalla näkyvän CLT-pinnan samaan korkeuteen lattian kanssa. Suunnittelimme liittymän, jossa tämä toive sovitettiin yhteen ikkunan tuennan, tiivistysten ja parvekkeen liittymän kanssa.

Detaljissa määriteltiin pintojen korkeudet sekä ikkunan ja parvekkeen reunarakenteiden liittyminen CLT-elementtiin. Samassa leikkauksessa näkyvät myös ikkunan alapuolinen tuenta, tiivistykset ja ulkopuolinen pellitys.

Huomaamaton liittymä tarvitsee täsmällisen suunnitelman.

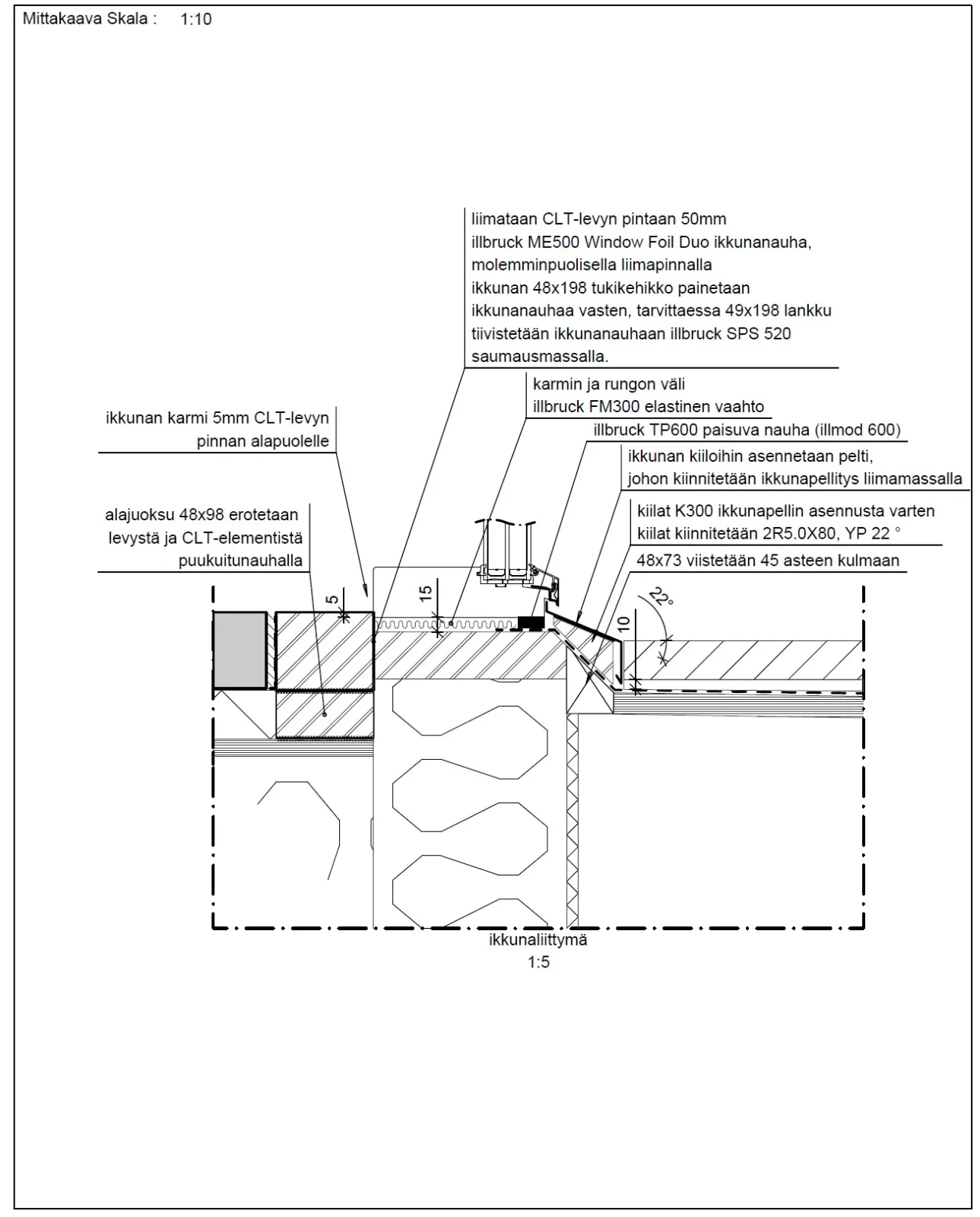

Ikkunan rakenneleikkaus: sisälattia ja CLT-pinta samassa tasossa, ikkunan alapuolinen tuenta sekä parvekkeen reunaliittymä — Ote toteutusdetaljista. Lattian ja näkyvän CLT-pinnan yhteinen korkeus sekä ikkunan ja parvekkeen liittymät esitetään samassa leikkauksessa.

05 / Terassin säleikkö

Arkkitehdin ilme, suunnitellut kiinnitykset.

Arkkitehdin suunnittelema säleikkö rajasi pihasaunan terassia. Suunnittelimme sen toteutustavan ja liittymät muihin rakenteisiin, jotta myös tämä näkyvä yksityiskohta saatiin esitettyä rakentamista varten.

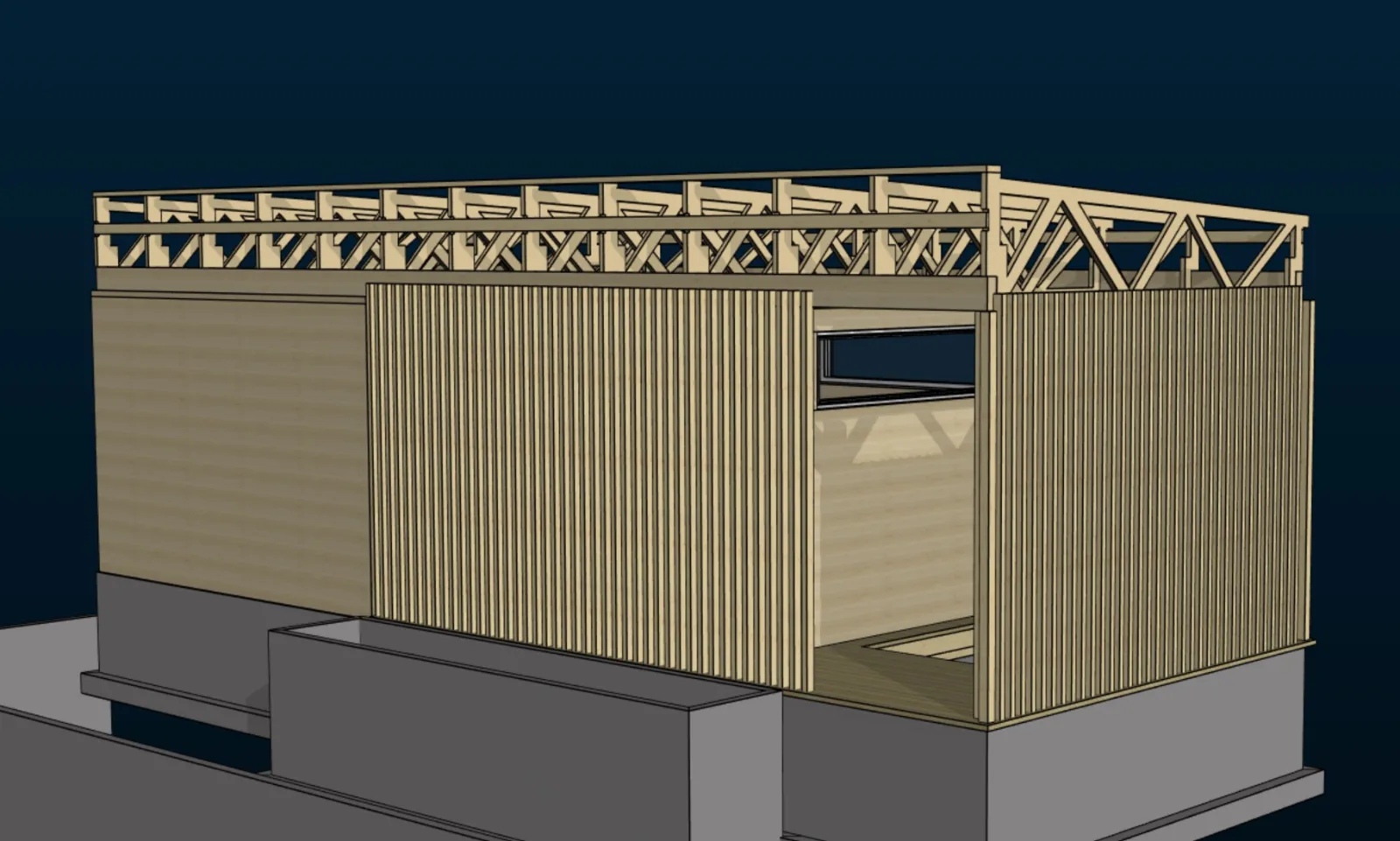

Pihasaunan terassin pystysäleikkö ja sen liittyminen CLT-seiniin ja kattorakenteisiin — Terassin säleikkö osana pihasaunan rakennemallia.

06 / Näkyviin jäävä CLT

Valaisimille paikat jo tehtaalla.

Asiakkaan toivomissa näkyvissä CLT-kattopinnoissa levyjako, saumat ja talotekniikan aukot ovat osa sisätilan ilmettä. Mallinsimme ne rakenteisiin ja laadimme tehtaalle työstöaineiston, jotta työstöt voitiin tehdä ennen työmaalle toimitusta.

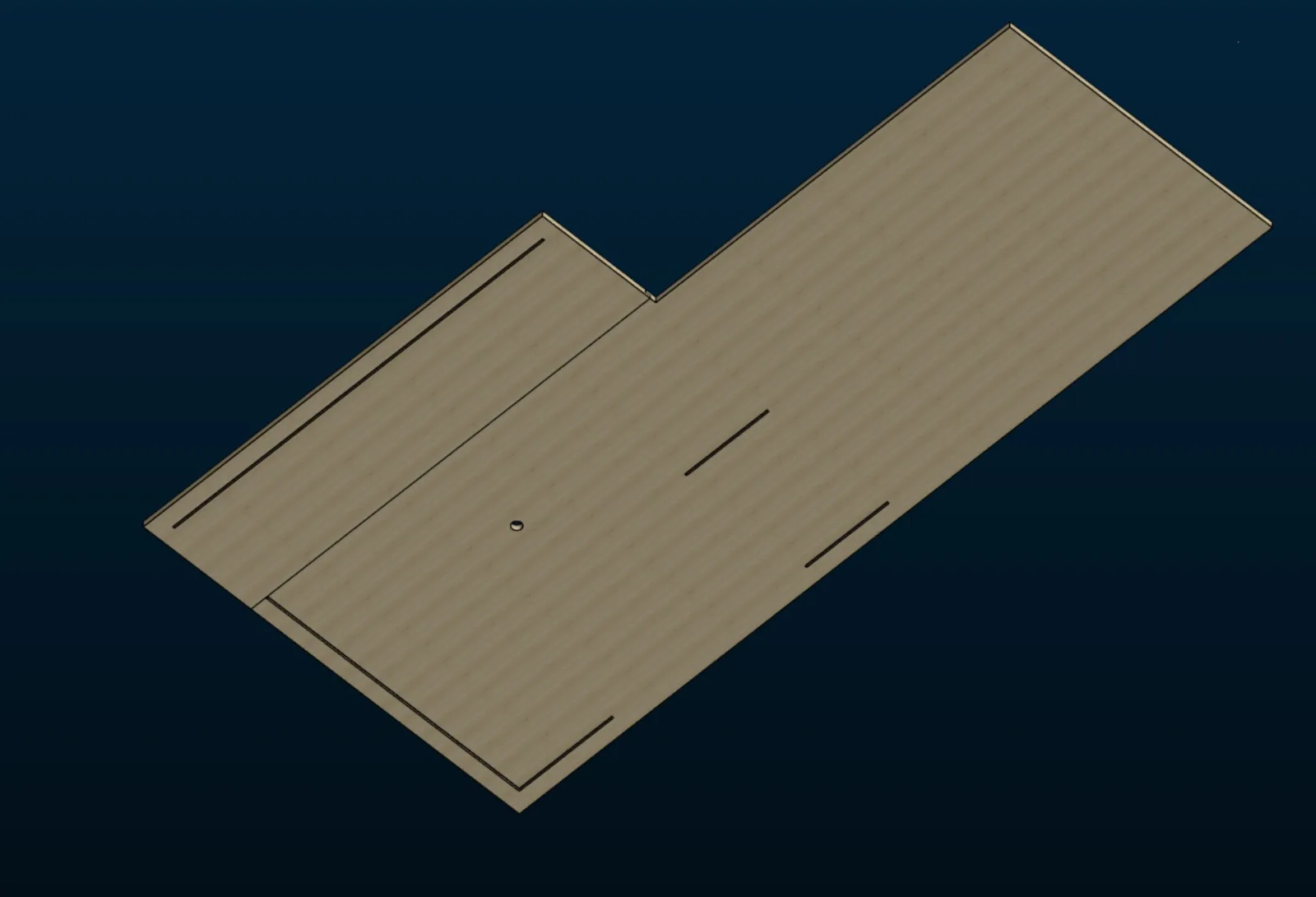

Näkyvän CLT-katon levyjako, kapeat valaisinurat ja pyöreä valaisinaukko rakennemallissa — Valaisinurat ja aukot sovitettiin näkyvän puupinnan levyjakoon.

Työstön lisäksi myös tiivistys.

Valaisimien ja talotekniikan läpivientien kohdalle laadittiin tiivistysdetaljit. Näkyvän pinnan takana tarvittavat levytykset, tuennat ja tiivistykset esitettiin toteutusta varten.

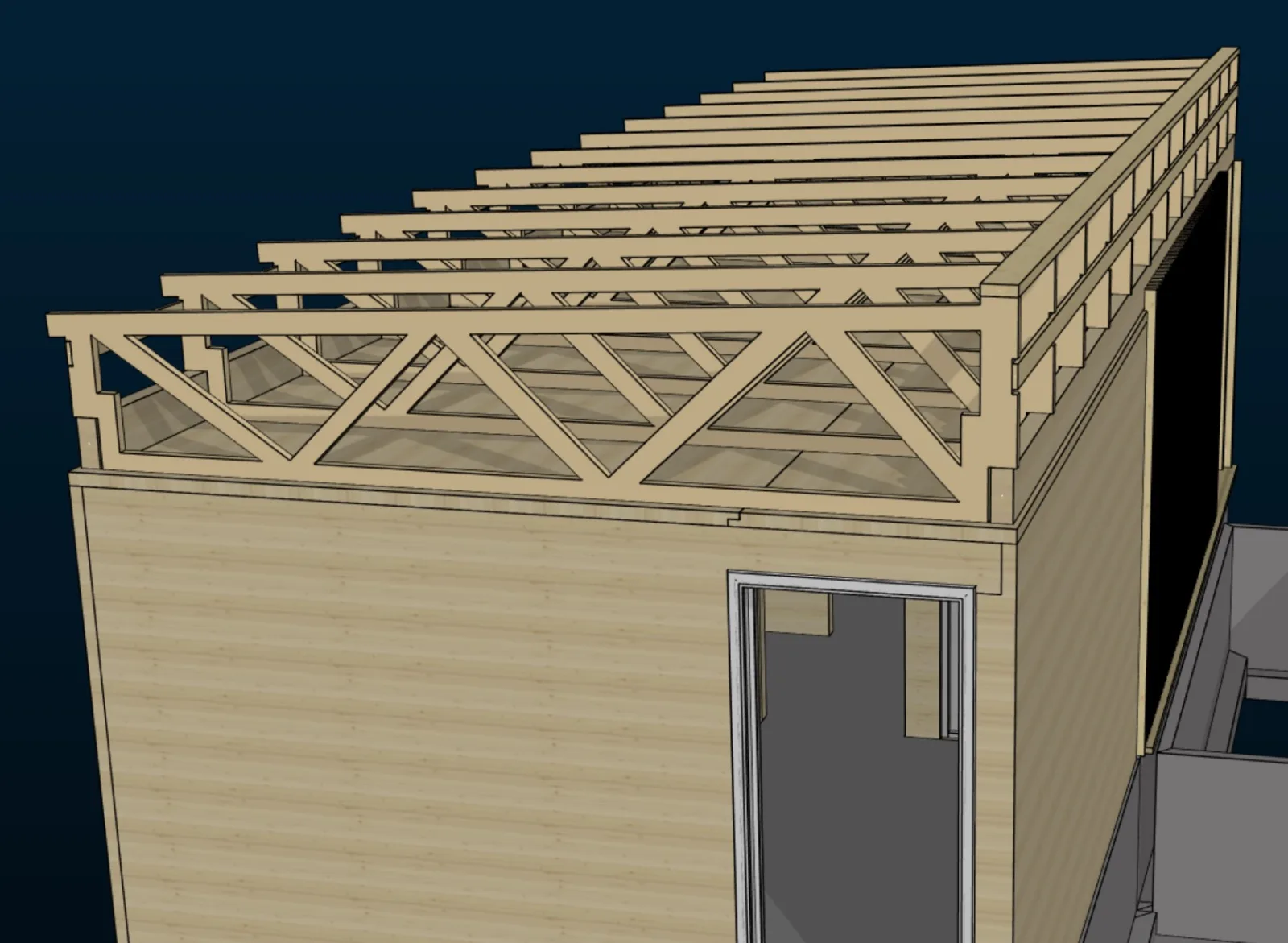

Saunan CLT-seinä ja -katto puoliponttiliitoksella sekä katon naulalevyristikot — Pihasaunan CLT-seinän ja katon liitos suunniteltiin puolipontilla. Vesikattoa kannattavat naulalevyristikot.

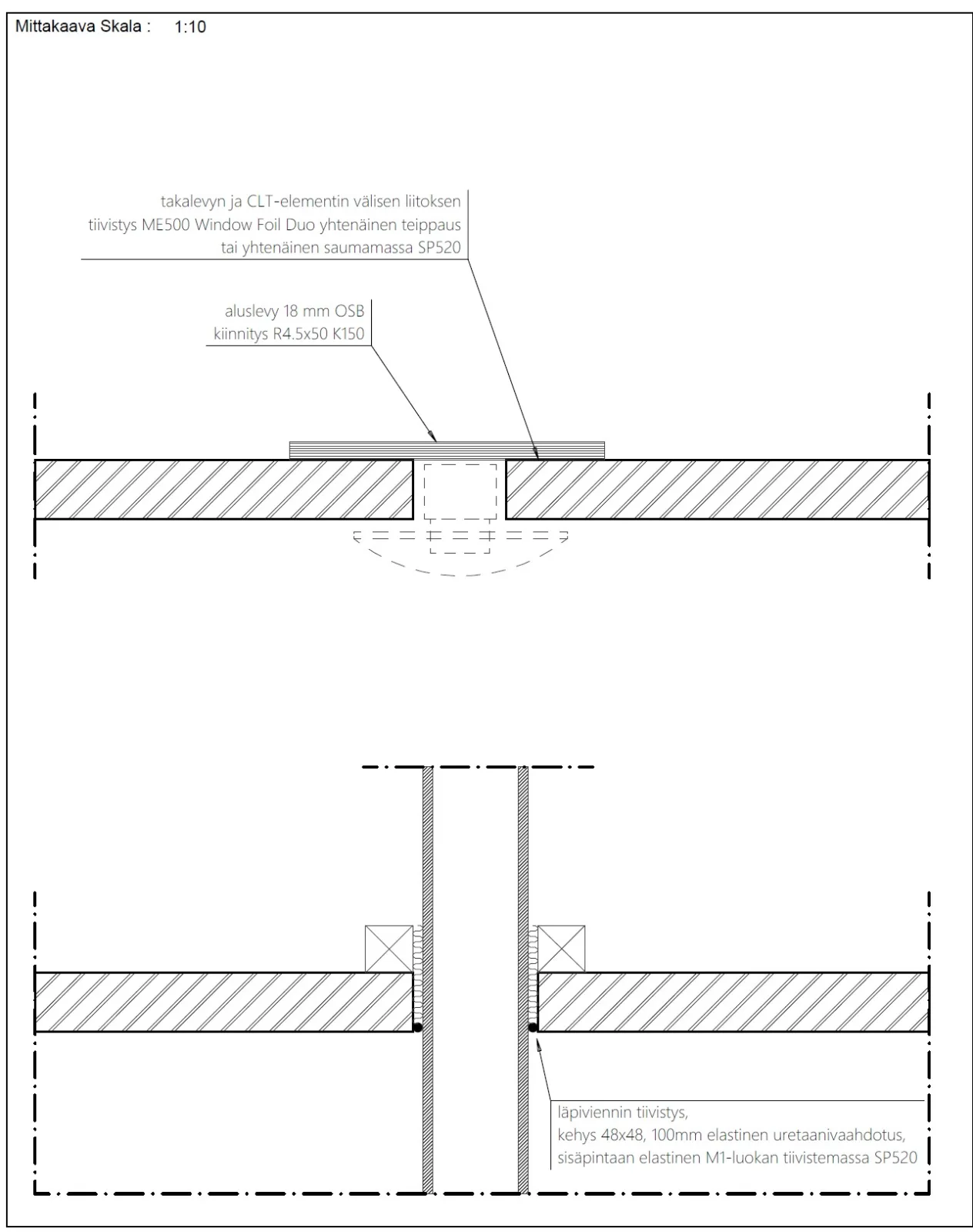

Leikkauspiirustukset CLT-katon valaisinaukon ja talotekniikan läpiviennin tuennasta ja tiivistyksestä — Näkyvän CLT-katon valaisin- ja talotekniikkaläpivientien toteutusdetaljit.
