MHM-talo,Helsinki.

Arkkitehdin suunnittelema yksilöllinen koti.
Rakenne- ja perustussuunnittelu.

Ajatuksesta kantavaksi rakenteeksi.

Arkkitehdin suunnittelema pientalo

Yksilöllinen koti meren läheisyydessä.

Laadimme rakenne- ja perustussuunnitelmat arkkitehdin suunnittelemaan kaksikerroksiseen pientaloon Helsinkiin. Noin 180 neliömetrin talon kantava runko suunniteltiin MHM-elementeistä: liimattomista, ristiinnaulatuista massiivipuulevyistä.

Meren läheinen sijainti edellytti huomiota tuulikuormiin ja rakennuksen jäykistykseen. Sisäänvedetyn parvekkeen kohdalla ratkaistavana olivat kantavuuden lisäksi lämmöneristyksen jatkuvuus, tuuletus ja vedeneristyksen liittymät.

Rakennus: 2-kerroksinen pientalo
Kokonaisala: Noin 180 m²
Suunnittelu: 2020–2021
Vaativuusluokka: Vaativa

Tutki taloa eri puolilta.

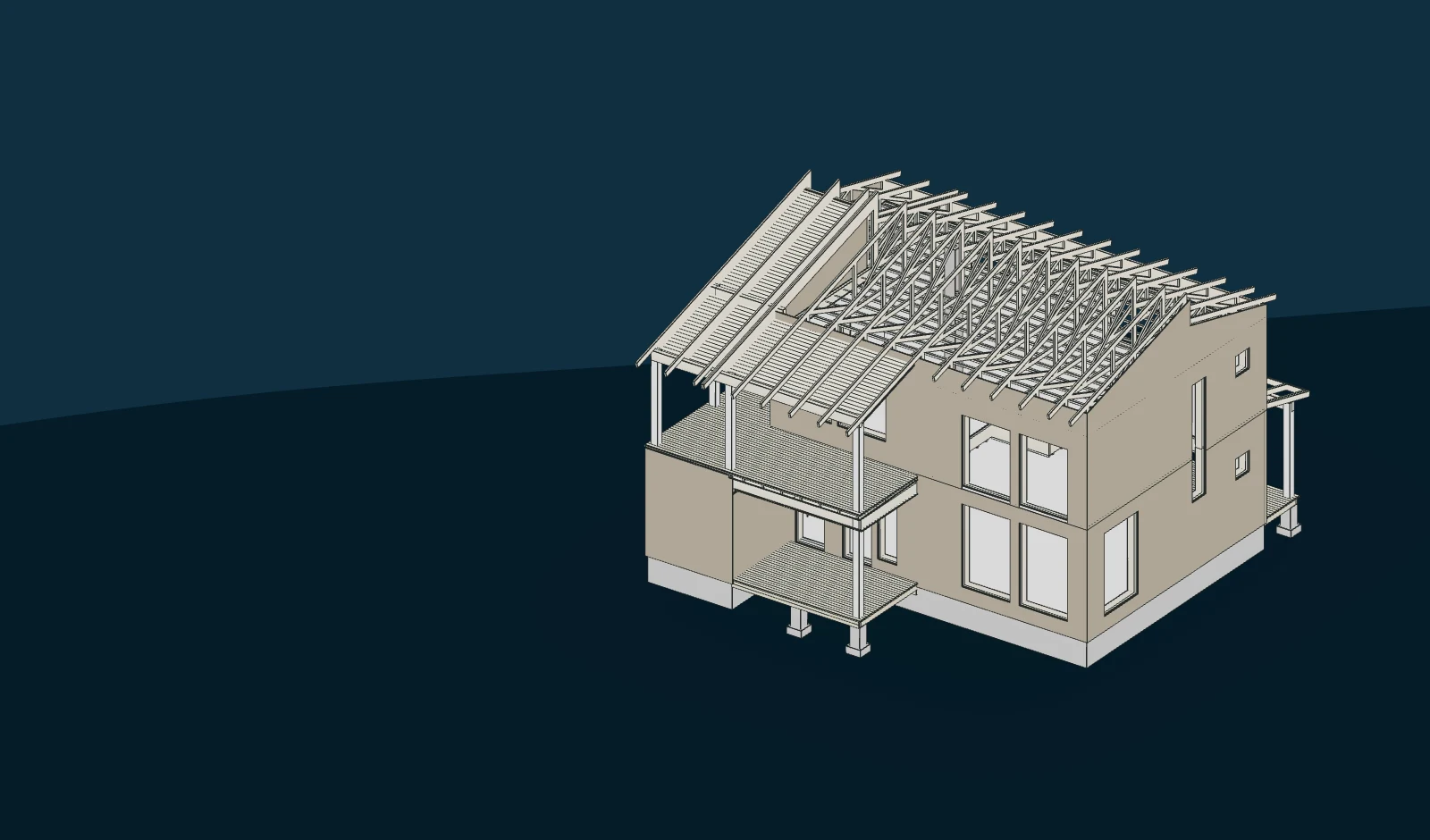

Mallissa näkyvät talon ulkoseinät verhouksineen, parvekkeet ja kattorakenteet. Seuraavissa kuvissa avaamme rakennesuunnittelua tarkemmin: parvekkeen liittymistä elementtien valmistusmittoihin.

Poiminta rakennesuunnittelusta

Parveke lämpimien tilojen päällä.

Arkkitehdin suunnitelmassa parveke vetäytyy osittain rakennuksen sisään. Sen alapuolella ovat alakerran lämpimät märkätilat. Tämän kohdan rakenneratkaisu vaikutti sekä rakennuksen ulkomuotoon että tilojen toimivuuteen.

Suunnittelimme kuormille reitin perustuksille ja mitoitimme parvekkeen ulokepalkit. Samalla ratkaisimme, miten lämmöneristys jatkuu katkeamatta, rakenteet tuulettuvat ja parvekkeen vedeneristys liittyy ympäröiviin rakenteisiin.

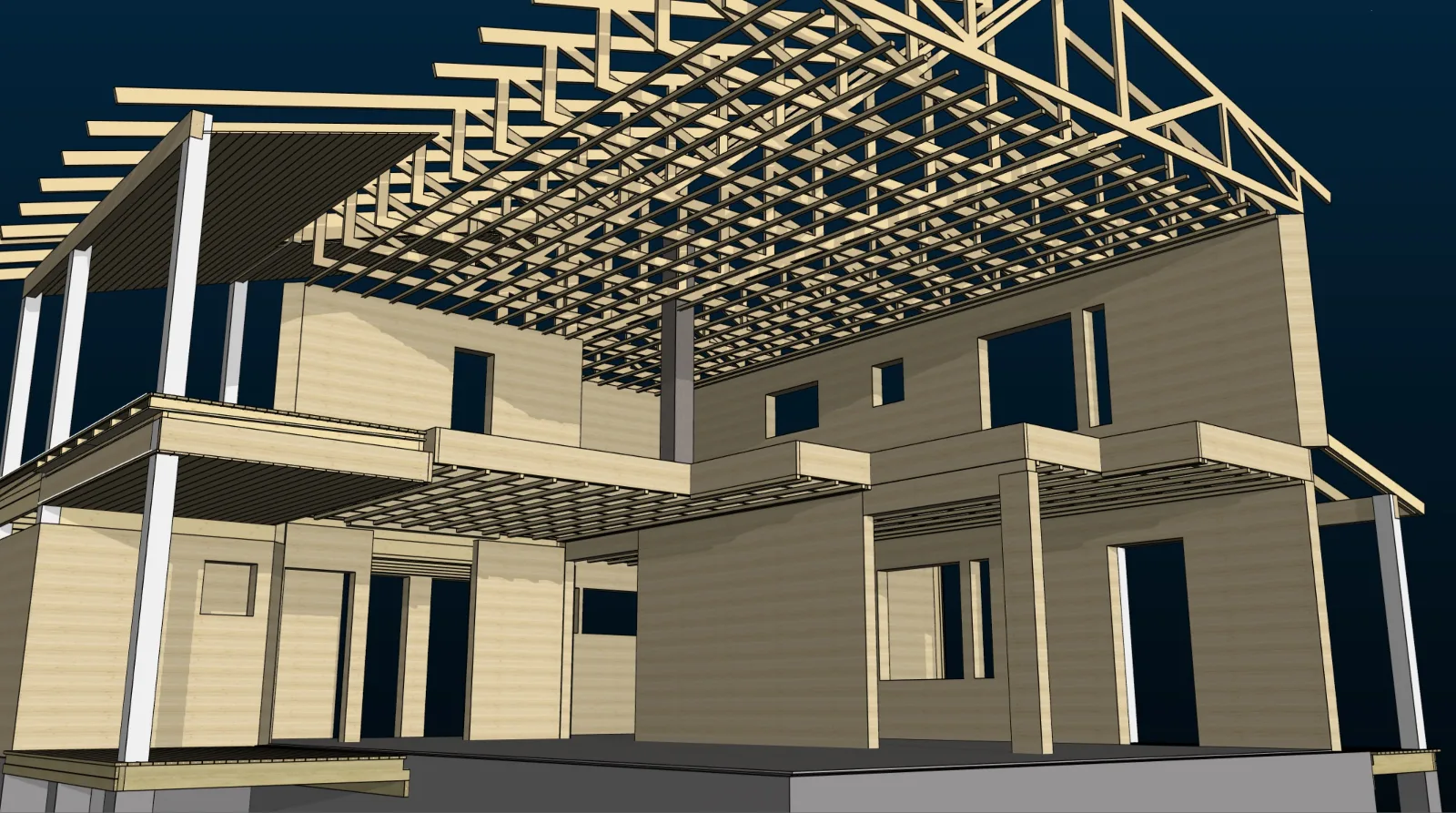

MHM-talon sisään katsova rakennemalli, jossa näkyvät parvekkeen palkit, välipohja ja kattoristikot — Sisäänvedetty parveke, MHM-seinät ja liimapuupalkisto samassa rakennemallissa.

Rakennuksen muodosta liittymän tarkkuuteen.

Leikkaus näyttää parvekkeen suhteen alapuolisiin tiloihin. Alkuperäisen piirustuksen 1:5-detaljissa liittymä tarkentuu kiinnityksiin, ilmansulkuun ja tuuletusrakoihin.

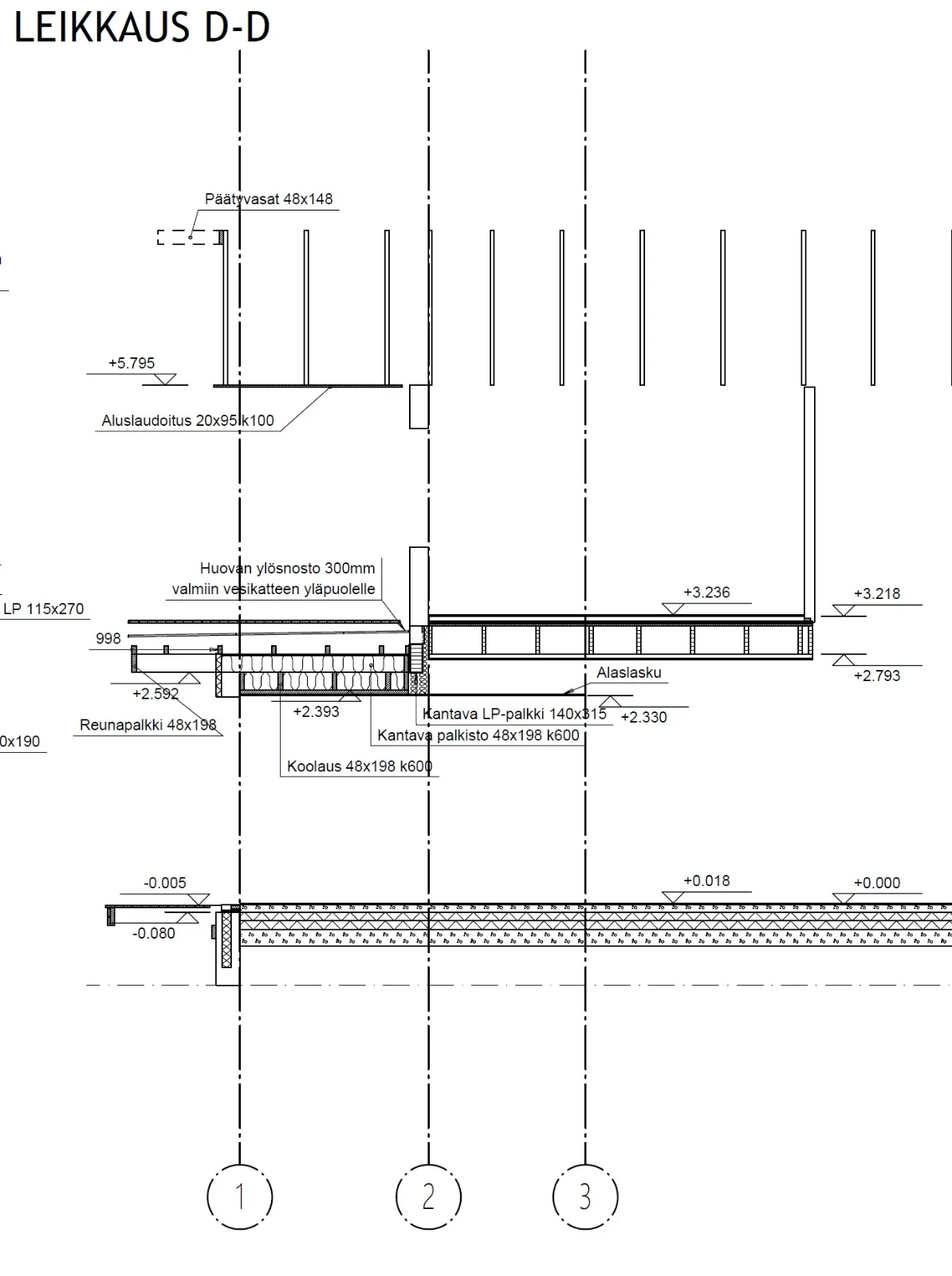

Rakenneleikkaus sisäänvedetystä parvekkeesta lämpimien märkätilojen yläpuolella — Parvekkeen ja lämpimien tilojen rakenteet, korkeudet ja kantavat osat leikkauksessa.

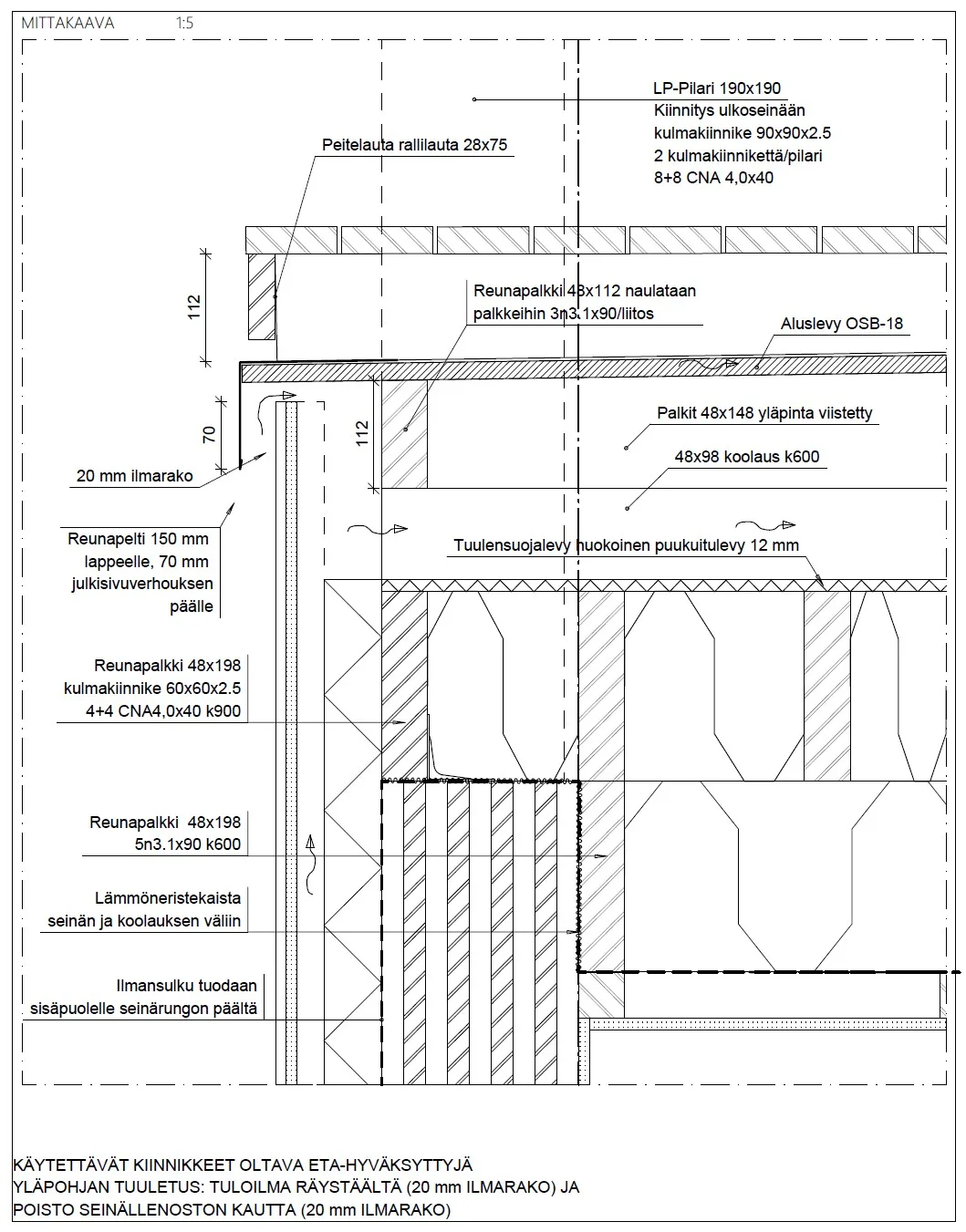

Parvekkeen ja ulkoseinän liittymädetalji, jossa esitetään tuuletus, ilmansulku, palkit ja kiinnitykset — Liittymän kiinnitykset, tuuletus ja ilmansulun kulku tarkemmassa detaljissa.

Suunnitelmat toteutusta varten

Mitat tehtaalle,
ohjeet työmaalle.

Rakennesuunnitelmiin sisältyivät MHM-elementtien mittakuvat valmistusta varten. Niihin merkittiin elementtien mitat, aukot ja rakenteisiin kohdistuvat kuormat. Samaan piirustukseen liitetty 3D-kuva näyttää elementin paikan talossa.

Työmaata varten laadimme yleisleikkaukset rakennuksen neljästä kohdasta. Niissä esitettiin rakenteiden korkeudet, mitat ja kirjalliset toteutusohjeet.

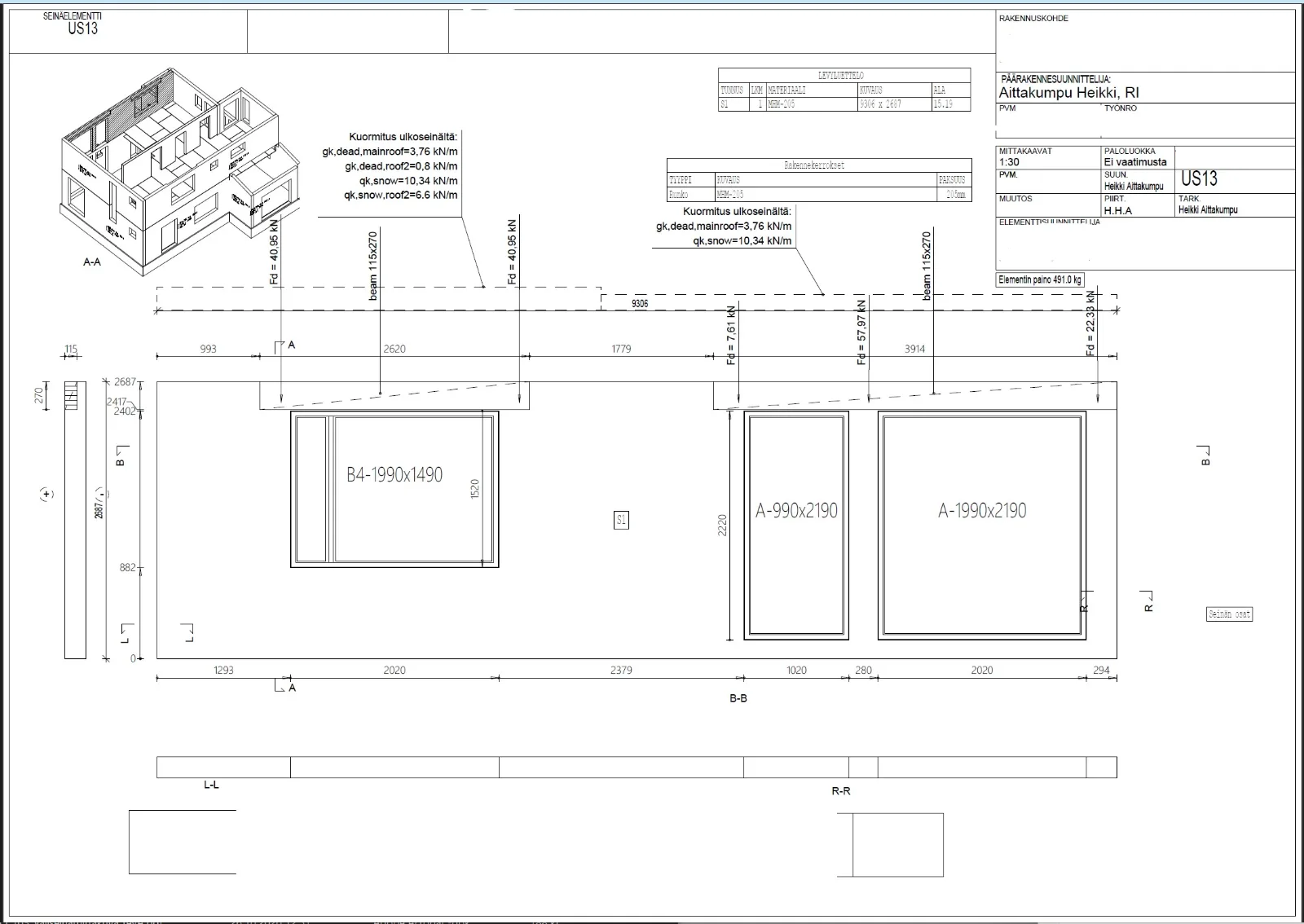

MHM-seinäelementin valmistusmitat, aukot, kuormamerkinnät ja elementin sijainnin näyttävä 3D-kuva — Elementin valmistusmitat ja kuormat sekä paikannuskuva samassa piirustuksessa.

Rakennesuunnittelun sisältö ja näytteet

Suunnitteletko MHM-rakennusta? Saat meiltä kaikki hankkeessasi tarvittavat rakennesuunnitelmat.

Tutustu piirustusten, laskelmien ja liitosdetaljien sisältöön sekä esimerkkikuviin rakennesuunnittelun pääsivulla.

Tutustu toimitussisältöön ja näytteisiin

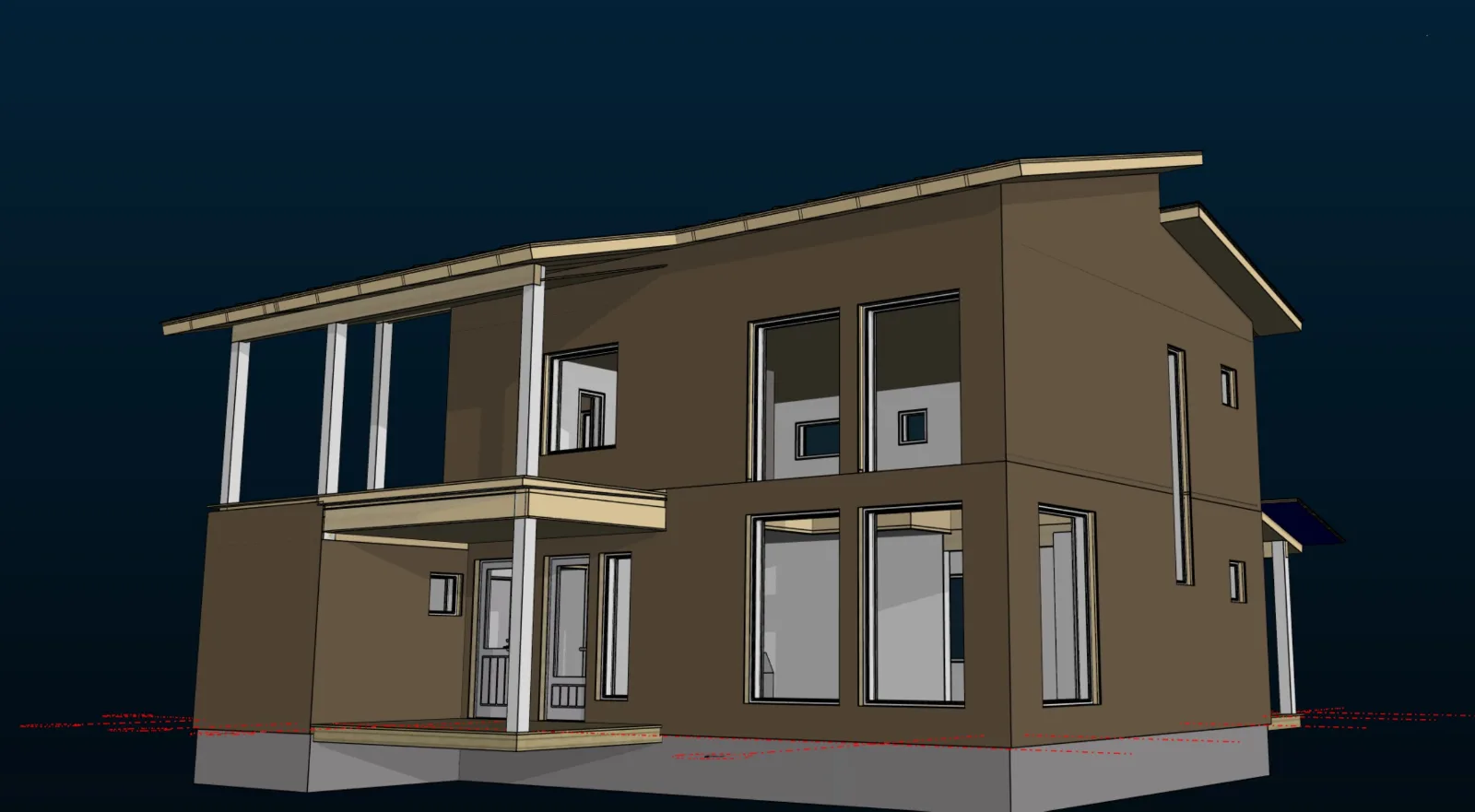

MHM-talon ulkopinnat ja arkkitehdin suunnittelema rakennuksen muoto mallin havainnekuvassa — Talon ulkopinnat mallin havainnekuvassa.

Yksilöllisten pientalojen rakennesuunnittelu

Arkkitehdin ajatuksesta toteutukseen.

Rakennesuunnitelmissa rakennuksen muoto tarkentuu kantaviksi rakenteiksi, liittymiksi ja toteutuksessa tarvittaviksi piirustuksiksi.
